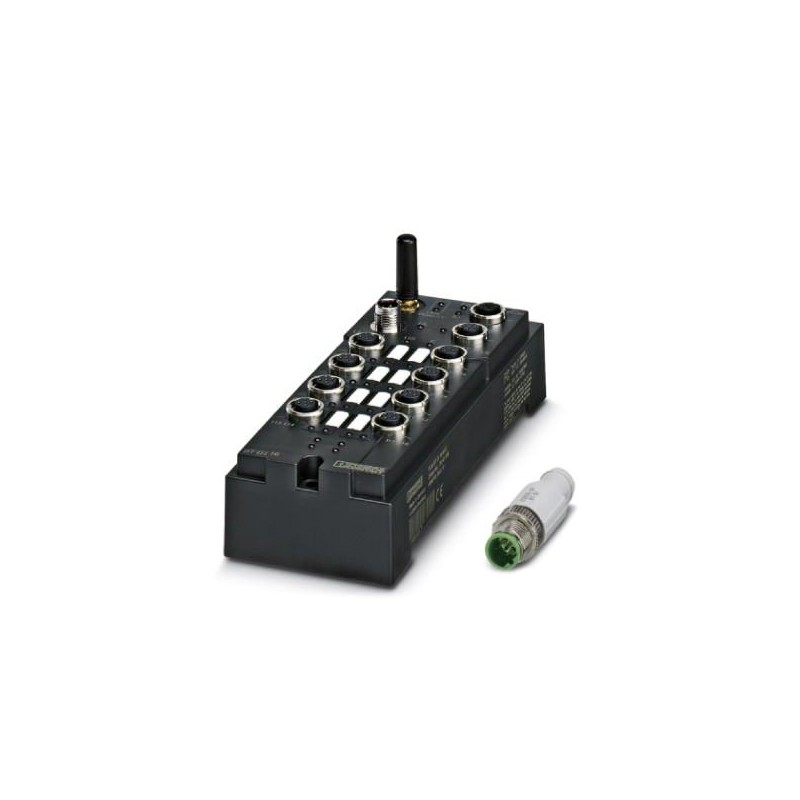

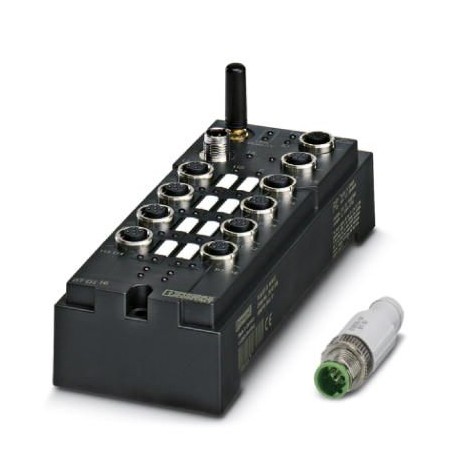

FLM BT DI 16 M12 2693208 PHOENIX CONTACT Equipo E/S inalámbrico, 16 entradas digitales, M12, Bluetooth V1.2 ..
FLM BT DI 16 M12
2693208
PHOENIX_CONTACT
Módulo radio
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2693208 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC663 - |
| Página del catálogo | Página 505 (C_8_2015) |
| EAN | 4046356459068 |
| Peso por unidad (sin incluir el embalaje) | 300,000 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción comercial | Los productos se ofrecen únicamente para la exportación fuera de la Unión Europea y el Espacio Económico Europeo. |
|---|---|
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 70,5 mm |
| Altura | 178,5 mm |
| Profundidad | 68 mm |
| Distancia entre taladros | 168 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 95 % |
| Humedad de aire admisible (almacenamiento / transporte) | 95 % |
| Presión de aire (servicio) | 795 hPa ... 1080 hPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP65 |
Interfaz inalámbrica
| Denominación | Bluetooth |
|---|---|
| Estándar de radio | Bluetooth 1.2 |
| Tipo de conexión de la antena | SMA (hembra) |
| Gama de frecuencias | 2,402 GHz ... 2,48 GHz (banda ISM) |
| Banda de frecuencia | ISM 2,4 GHz |
| Potencia de emisión | 8 dBm (con regulación automática) |
| Sensibilidad de receptor | -88 dBm |
| Cantidad de interfaces de radio | 1 |
| Módulos de radio conectables | 1 (FLM BT BS 3, FL BT MOD IO AP) |
| Soporta perfiles | HID |
Tarjeta de radio
| Cantidad | 1 |
|---|---|
| Ejecución | Bluetooth, 2,4 GHz hasta 1 Mbit/s |
| Indicaciones de montaje | montaje fijo |
Antena
| Indicaciones de montaje | La antena OMNI va incluida en el suministro |
|---|---|
| Cantidad | 1 |
| Tipo de conexión | SMA (macho) |
| Ganancia | 0 dBi (Ganancia de antena) |
Alimentación de la electrónica modular
| Tipo de conexión | Conector enchufable M12 |
|---|---|
| Denominación | UL |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 32 V DC | |
| Absorción de corriente | 30 mA (en UL) |
| Disipación | típ. (con tensión de alimentación de 24 V) |
| Fórmula disipación | PEL=0,75 W + Is2* 0,68 Ω + n * 0,07 W, (n=0 a 16) |
| Nota pérdida de potencia | PEL...potencia disipada total en el módulo, Is..corriente de la alimentación de sensores, n.. Índice referente a la cantidad de entradas empleadas (n=0 a 16) |
Potenciales Fieldline
| Alimentación de tensión US | 24 V DC (19,2 V DC ... 32 V DC) |
|---|---|
| Absorción de corriente de US | 10 mA (Más corriente de sensor) |
| Corriente nominal por canal | típ. 60 mA |
| Corriente nominal por aparato | máx. 500 mA |
| Denominación de la protección | Protección contra sobrecarga, protección contra cortocircuito de la alimentación de sensores |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Tipo de conexión | Conector enchufable M12 |
| Técnica de conexión | 2, 3 conductores (opcionalmente 4 conductores) |
| Número de entradas | 16 (ocupación doble) |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "0" | -30 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Corriente nominal de entrada | 2,8 mA (con 24 V) |
| Tiempo de retardo en caso de cambio de señal de 0 a 1 | 20 µs |
| Tiempo de retardo en caso de cambio de señal de 1 a 0 | 700 µs |
Generalidades
| Tipo de montaje | Montaje en pared |
|---|---|
| Peso neto | 300 g |
| MTBF | Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día) |
| Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día) | |
| Certificaciones de radio | Europa, otros países en la E-Shop |
| Homologaciones de radio | Canadá |
| Rusia (Regulación especial: por favor, consulte con el jefe de producto) | |
| Suiza | |
| Singapur | |
| Turquía | |
| EEUU | |
| Tipo de montaje | Montaje en pared, opcionalmente sobre placa de montaje |
Normas y especificaciones
| Ensayos mecánicos | Choque según EN 60068-2-27/IEC 60068-2-27 30g |
|---|---|
| Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g | |
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2693208-FLM BT DI 16 M12 | 346 Kbytes |
|
