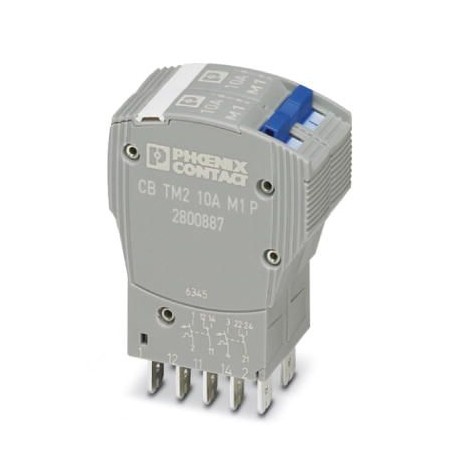

CB TM2 10A M1 P
2800887
PHOENIX_CONTACT
1
Interruttore di protezione magnetotermico
Protezione contro le sovratensioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2800887 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CLA124 - |
Pagina catalogo | Pagina 329 (C_4_2017) |
GTIN | 4046356690485 |
Peso per pezzo (confezione esclusa) | 68,200 g |
Numero tariffa doganale | 85362010 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -30 °C ... 60 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
Prova dell'umidità | 240 h, 95 % RH, 40 °C |
Urti (esercizio) | 30g (IEC 60068-2-27, Test Ea) |
Vibrazione (esercizio) | 8g (IEC 60068-2-6, Test Fc) |
Grado di protezione | IP30 (Campo di azionamento) |
Nota per il montaggio | Nel montaggio in serie la corrente nominale del componente può essere condotta solo all'80 % o deve essere adeguatamente sovradimensionata. |
---|---|
Classe di combustibilità a norma UL 94 | V0 |
Tipo di montaggio | sull’elemento base |
Colore | grigio |
N. poli | 2 |
Gruppo materiale isolante | II |
Grado d'inquinamento | 2 |
Tipo | maschio |
Tipo fusibile | semi-ritardato |
---|---|
Tensione impulsiva di dimensionamento | 2,5 kV (isolamento rinforzato nell'area di azionamento) |
Tensione di dimensionamento | 80 V DC (IEC 60934) |
80 V DC (UL 1077) | |
80 V DC (UL 508 - con zoccolo a innesto) | |
240 V AC (Ue secondo IEC 60934) | |
277 V AC (UL 1077) | |
277 V AC (UL 508 - con zoccolo a innesto) | |
Corr. di dimensionam. IN | 10 A (IEC 60934) |
10 A AC (Carico induttivo a norma UL 1077) | |
10 A DC (Carico a bassa induzione a norma UL 1077) | |
10 A AC (Carico induttivo a norma UL 508 - con zoccolo di innesto) | |
10 A DC (Carico a bassa induzione a norma UL 508 - con zoccolo di innesto) | |
Tensione d'isolamento nominale Ui | 277 V AC (UL 1077) |
250 V AC (IEC 60934) | |
Potenza dissipata | 2 W (funzionamento nominale per canale) |
Resistenza del dispositivo | 13 mΩ |
Resistenza d'isolamento Riso | > 100 MΩ (500 VDC) |
Modo di azionamento | Tipo S |
Tipo di sgancio | TM (magnetotermico) |
Grado della protezione | Intervento automatico (positivo) |
Potere di interruzione cortocircuito di misurazione Icn | 400 A (240 V AC) |
600 A (80 V DC) | |
Prefusibile necessario | ≥ 40 A (I > Icn) |
Potere di interruzione cortocircuito Ik | 1000 A AC (277 V AC) |
1000 A DC (50 V DC) | |
Resistenza alla tensione | 3000 V AC (Campo di azionamento) |
1500 V AC (Circuito di corrente principale e ausiliaria) | |
1500 V AC (Circuito principale aperto) | |
1000 V AC (Circuito di corrente ausiliaria aperto) | |
1500 V AC (Polo a polo) | |
Tensione dissipata | 0,13 V (a 1 x In) |
Max. cicli di manovre | 6000 (240 V AC / 1 x In) |
3000 (80 V DC / 1 x In) | |
Circuito di corrente ausiliaria | 277 V AC / 0,5 A (a bassa induzione) |
277 V AC / 1 A (a bassa induzione, 2000 cicli di manovre max.) | |
50 V DC / 1 A (a bassa induzione) | |
Tensione di esercizio minima contatto ausiliario | 10 V |
Tensione di esercizio massima contatto ausiliario | 240 V |
240 V | |
Corrente di esercizio minima contatto ausiliario | 10 mA |
Corrente di esercizio massima contatto ausiliario | 1 A |
Norme/disposizioni | EN 60934 |
---|---|
UL 1077 UL/C-UL Recognized | |
UL 508 UL/C - UL Listed | |
CSA 22.2 No. 235-04 |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
