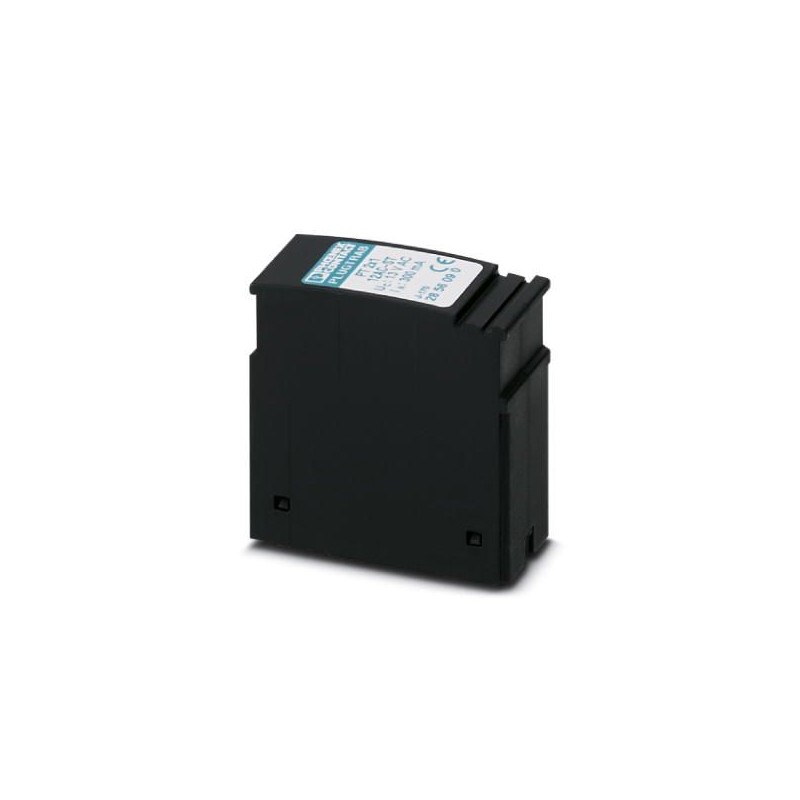

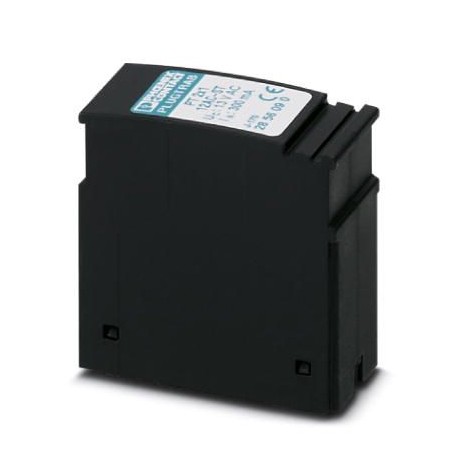

PT 2X1-12AC-ST 2856090 PHOENIX CONTACT Spina protezione contro le sovratensioni
PT 2X1-12AC-ST
2856090
PHOENIX_CONTACT
Spina protezione contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2856090 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2111 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 113 (C_4_2017) |
| GTIN | 4017918599157 |
| Peso per pezzo (confezione esclusa) | 18,880 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 52 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| IEC 60664-1 | |
| Tipo di montaggio | sull’elemento base |
| Tipo | maschio |
| Direzione di azione | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Scaricatore testabile con CHECKMASTER da versione software: | da rev. soft. 1.00 |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 12 V AC |
| Massima tensione permanente UC | 18 V DC |
| 13 V AC | |
| Corrente di dimensionamento | 300 mA (45 °C) |
| Corrente attiva di esercizio IC a UC | ≤ 5 µA |
| Corrente conduttori di terra IPE | ≤ 1 µA (con PT 2X1+F-BE) |
| ≤ 10 µA (collegato direttamente a terra) | |
| Corrente nominale dispersa In (8/20)µs (filo-terra) | 10 kA |
| Corrente dispersa a impulsi Iimp (10/350) µs | 2,5 kA (per conduttore) |
| Corrente dispersa Itotal (8/20) µs | 20 kA |
| Corrente dispersa Imax (8/20) µs max. (filo-terra) | 10 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 49 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 30 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 25 V |
| Tensione residua con In (conduttore-terra) | ≤ 31 V |
| Livello di protezione Up (conduttore-terra) | ≤ 70 V (C2 - 10 kV / 5 kA) |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | 0,5 dB (≤ 700 kHz) |
| Frequenza limite fg (3dB), asimm. (PE) nel sistema a 50 Ohm | tip. 4 MHz |
| Capacità (filo-terra) | 1,3 nF |
| Resistenza in serie | 4,7 Ω (1-2/5-6/7-8/11-12) |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 315 mA (T) |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Dati di collegamento
| Collegamento | Connessione a vite (insieme all’elemento base) |
|---|---|
| Tipo di collegamento IN | Sistema di spine PLUGTRAG |
| Tipo di collegamento OUT | Sistema di spine PLUGTRAG |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Normative e prescrizioni
| Norme/Disposizioni | IEC 61643-21 |
|---|---|
| DIN EN 61643-21 | |
| UL 497B | |
| Norme/disposizioni | IEC 61643-21 2000 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2856090-PT 2X1-12AC-ST | 128 Kbytes |
|
