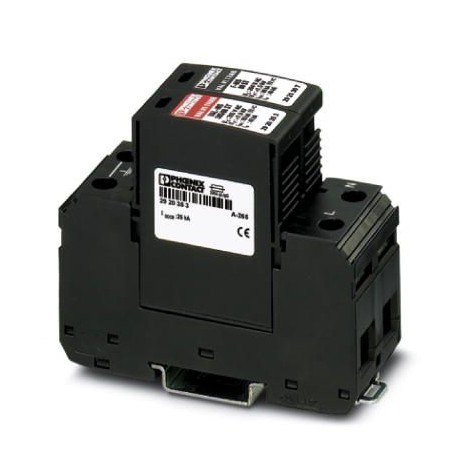

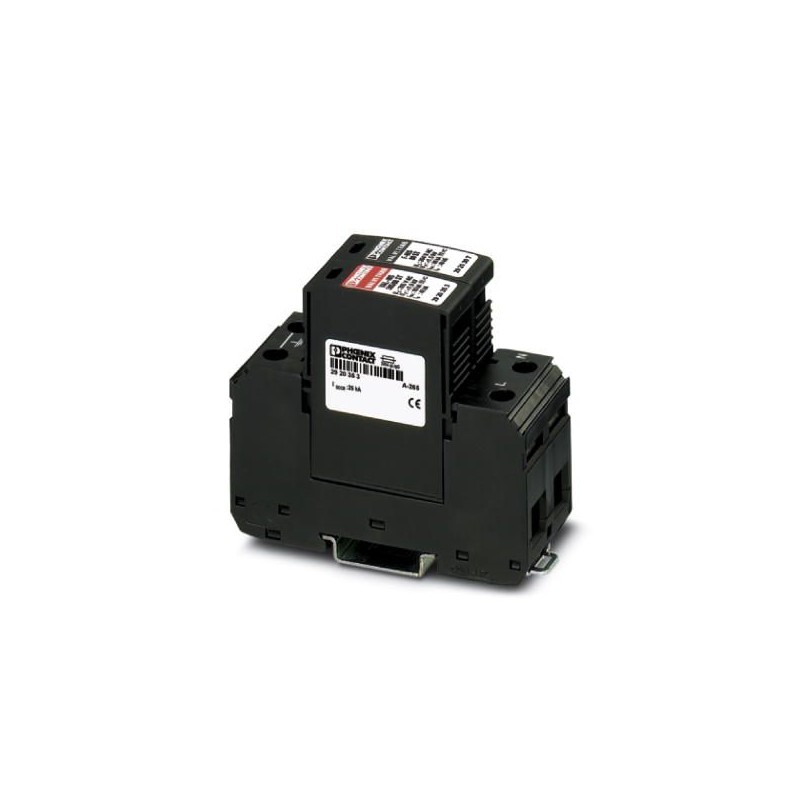

VAL-MS 385/80/1+1 2921297 PHOENIX CONTACT Tipo 2 scaricatore di sovratensione per sistemi di alimentazione a..
VAL-MS 385/80/1+1
2921297
PHOENIX_CONTACT
Scaricatori di sovratensioni tipo 2
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2921297 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1322 - |
| Pagina catalogo | Pagina 49 (C_6_2013) |
| GTIN | 4046356290869 |
| Peso per pezzo (confezione esclusa) | 326,600 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 89,8 mm |
|---|---|
| Larghezza | 35,6 mm |
| Profondità | 77,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 2 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | II |
|---|---|
| T2 | |
| Tipo EN | T2 |
| Sistema di alimentazione di corrente IEC | TT |
| TN-C | |
| TN-S | |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6 |
| PBT | |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida bicomponente a innesto |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Circuito di protezione
| Tensione nominale UN | 240 V AC (TN-S) |
|---|---|
| 240 V AC (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC (L-N) | 385 V AC |
| Massima tensione continua UC (N-PE) | 264 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 5 µA |
| Assorbimento di potenza in standby PC | ≤ 231 mVA |
| Corrente nominale dispersa In (8/20)µs | 40 kA |
| Max. corrente dispersa Imax (8/20) µs | 80 kA |
| Corrente atmosferica di prova (10/350) µs (L-N), carica | 1,25 As |
| Corrente atmosferica di prova (10/350) µs (L-N), energia specifica | 1,56 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (L-N), picco di corrente Iimp | 2,5 kA |
| Corrente atmosferica di prova (10/350) µs (L-PE), carica | 1,25 As |
| Corrente atmosferica di prova (10/350) µs (L-PE), energia specifica | 1,56 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (L-PE), picco di corrente Iimp | 2,5 kA |
| Corrente atmosferica di prova (10/350) µs (N-PE), carica | 5 As |
| Corrente atmosferica di prova (10/350) µs (N-PE), energia specifica | 25 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs (N-PE), picco di corrente Iimp | 10 kA |
| Corrente dispersa Itotal (8/20) µs | 80 kA |
| Corrente dispersa Itotal (10/350) µs | 5 kA |
| Capacità di estinzione di corrente susseguente Ifi (N-PE) | 100 A (264 V AC) |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Livello di protezione Up (L-N) | ≤ 2 kV |
| Livello di protezione Up (L-PE) | ≤ 2 kV |
| Livello di protezione Up (N-PE) | ≤ 1,7 kV |
| Tensione residua Ures (L-N) | ≤ 2 kV (con In) |
| ≤ 1,3 kV (a 10 kA:) | |
| ≤ 1,2 kV (a 5 kA:) | |
| ≤ 1,15 kV (a 3 kA:) | |
| Tensione residua Ures (L-PE) | ≤ 2 kV (con In) |
| ≤ 1,5 kV (a 10 kA:) | |
| ≤ 1,4 kV (a 5 kA:) | |
| ≤ 1,3 kV (a 3 kA:) | |
| Tensione residua Ures (N-PE) | ≤ 0,6 kV (con In) |
| ≤ 0,5 kV (a 10 kA:) | |
| ≤ 0,5 kV (a 5 kA:) | |
| ≤ 0,4 kV (a 3 kA:) | |
| Comportamento TOV in caso di UT (L-N) | 480 V AC (5 s / withstand mode) |
| 457 V AC (120 min / withstand mode) | |
| Comportamento TOV in caso di UT (N-PE) | 1200 V AC (200 ms / withstand mode) |
| Tempo di eccitazione tA (L-N) | ≤ 25 ns |
| Tempo di eccitazione tA (L-PE) | ≤ 100 ns |
| Tempo di eccitazione tA (N-PE) | ≤ 100 ns |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG - 16 mm²) |
| Prefusibile massimo per cablaggio standard | 250 A (gG) |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
Specifiche UL
| Tipo SPD | 4CA |
|---|---|
| Tensione permanente massima MCOV (L-N) | 385 V AC |
| Tensione permanente massima MCOV (L-G) | 385 V AC |
| Tensione permanente massima MCOV (N-G) | 264 V AC |
| Tensione nominale | 240 V AC |
| Dispositivi di protezione | L-N |
| L-G | |
| N-G | |
| Sistema di ripartizione dell'energia | Single phase |
| Frequenza nominale | 50/60 Hz |
| Tensione di taglio misurata MLV (L-N) | 2710 V |
| Tensione di taglio misurata MLV (L-G) | 3730 V |
| Tensione di taglio misurata MLV (N-G) | 2590 V |
| Corrente nominale dispersa In (L-N) | 20 kA |
| Corrente nominale dispersa In (L-G) | 20 kA |
| Corrente nominale dispersa In (N-G) | 20 kA |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
