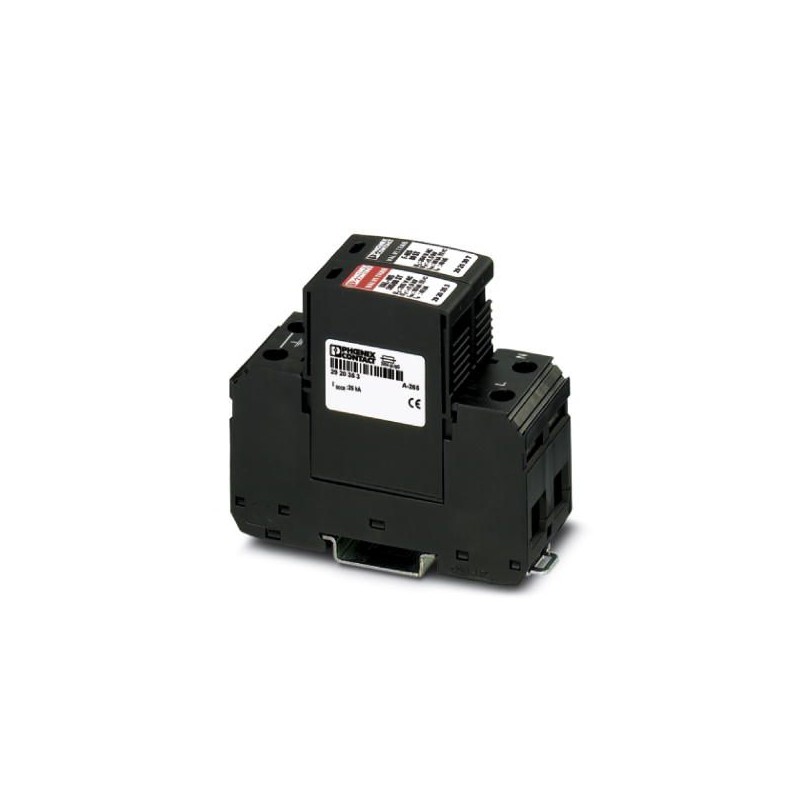

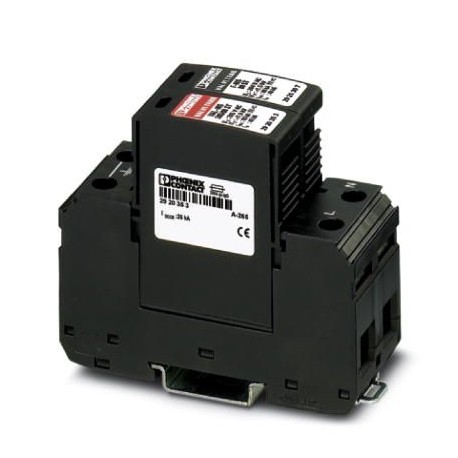

VAL-MS 385/80/1+1 2921297 PHOENIX CONTACT Type 2 parafoudre pour systèmes d'alimentation à 3 fils (L1, N, PE.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

VAL-MS 385/80/1+1 2921297 PHOENIX CONTACT Type 2 parafoudre pour systèmes d'alimentation à 3 fils (L1, N, PE..

VAL-MS 385/80/1+1

2921297

PHOENIX_CONTACT

Type 2 parafoudre pour systèmes d'alimentation à 3 fils (L1, N, PE), avec un connecteur de verrouillage.

Plus de détails


Trabtech (TT)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Cotes

Hauteur90 mm
Largeur35,6 mm
Profondeur77,5 mm
Pas2 UL

Conditions d'environnement

Indice de protectionIP20 (uniquement lorsque toutes les bornes sont utilisées)
Température ambiante (fonctionnement)-40 °C ... 80 °C
Température ambiante (stockage/transport)-40 °C ... 80 °C
Altitude≤ 2000 m (amsl (au-dessus du niveau de la mer))
Humidité de l'air admissible (service)5 % ... 95 %
Choc (fonctionnement)30g (half sinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (fonctionnement)7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z)

Généralités

Normes/prescriptionsCEI 61643-11 2011
EN 61643-11 2012
Classe d'essai CEIII
T2
Types ENT2
Système d'alimentation CEITT
TN-C
TN-S
Nombre de portsOne
Conception SPDType combiné
Circuits de protectionL-N
L-PE
N-PE
Type de montageProfilé : 35 mm
Colorisnoir foncé RAL 9005
Matériau du boîtierPA 6.6
PBT
Degré de pollution2
Classe d'inflammabilité selon UL 94V-0
TypeModule pour profilés enfichables en deux parties
Message protection antisurtension défectueuseoptique

Circuit de protection

Tension nominale UN240 V AC (TN-S)
240 V AC (TT)
Fréquence nominale fN50 Hz (60 Hz)
Tension permanente maximale UC (L-N)385 V AC
Tension permanente maximale UC (N-PE)264 V AC
Courant de charge nominal IL80 A
Courant résidual IPE≤ 5 µA
Consommation de puissance en veille PC≤ 231 mVA
Courant nom. de décharge In (8/20)µs40 kA
Courant de décharge maximal lmax (8/20) µs80 kA
Courant de foudre d'essai (10/350) µs (L-N), charge1,25 As
Courant de foudre d'essai (10/350)˽µs (L-N), énergie spécifique1,56 kJ/Ω
Courant de foudre d'essai (10/350)˽µs (L-N), valeur de crête limp2,5 kA
Courant de foudre d'essai (10/350)˽µs (L-PE), charge1,25 As
Courant de foudre d'essai (10/350)˽µs (L-PE), énergie spécifique1,56 kJ/Ω
Courant de foudre d'essai (10/350)˽µs (L-PE), valeur de crête limp2,5 kA
Courant de foudre d'essai (10/350)˽µs (N-PE), charge5 As
Courant de foudre d'essai (10/350)˽µs (N-PE), énergie spécifique25 kJ/Ω
Courant de foudre d'essai (10/350)˽µs (N-PE), valeur de crête limp10 kA
Courant de décharge global ITotal (8/20) µs80 kA
Courant de décharge global ITotal (10/350) µs5 kA
Capacité de suppression du courant de suite Ifi (N-PE)100 A (264 V AC)
Courant de court-circuit assigné ISCCR25 kA
Niveau de protection en tension Up (L-N)≤ 2 kV
Niveau de protection en tension UP (L-PE)≤ 2 kV
Niveau de protection en tension Up (N-PE)≤ 1,7 kV
Tension résiduelle Ures (L-N)≤ 2 kV (pour In)
≤ 1,3 kV (pour 10 kA)
≤ 1,2 kV (à 5 kA)
≤ 1,15 kV (pour 3 kA)
Tension résiduelle Ures (L-PE)≤ 2 kV (pour In)
≤ 1,5 kV (pour 10 kA)
≤ 1,4 kV (à 5 kA)
≤ 1,3 kV (pour 3 kA)
Tension résiduelle Ures (N-PE)≤ 0,6 kV (pour In)
≤ 0,5 kV (pour 10 kA)
≤ 0,5 kV (à 5 kA)
≤ 0,4 kV (pour 3 kA)
Tension de choc d'amorçage à 6 kV (1,2/50)µs (N-PE)≤ 1,7 kV
Réponse au TOV pour UT (L-N)480 V AC (5 s / mode résistance)
457 V AC (120 min / withstand mode)
Réponse au TOV pour UT (N-PE)1200 V AC (200 ms / mode résistance)
Temps d'amorçage tA (L-N)≤ 25 ns
Temps d'amorçage tA (L-PE)≤ 100 ns
Temps d'amorçage tA (N-PE)≤ 100 ns
Fusible en amont maximum pour câblage de lignes de dérivation250 A (gG)
Fusible en amont maximum pour câblage simple en V80 A (gG - 16 mm²)

Caractéristiques de raccordement

Mode de raccordementRaccordement vissé
Section de conducteur souple1,5 mm² ... 25 mm²
Section de conducteur rigide1,5 mm² ... 35 mm²
Section conduct. AWG15 ... 2
Filetage visM5
Couple de serrage4,5 Nm
Longueur à dénuder16 mm

Spécifications UL

Type SPD4CA
Tension maximale permanente (MCOV L-N)385 V AC
Tension permanente maximale MCOV (L-G)385 V AC
Tension maximale permanente MCOV (N-G)264 V AC
Tension nominale240 V AC
Circuits de protectionL-N
L-G
N-G
Système de distribution d'énergie1
Fréquence nominale50/60 Hz
Tension limite mesurée MLV (L-N)2710 V
Tension limite mesurée MLV (L-G)3730 V
Tension limite mesurée MLV (N-G)2590 V
Courant nominal de décharge In (L-N)20 kA
Courant nominal de décharge In (L-G)20 kA
Courant nominal de décharge In (N-G)20 kA

UL caractéristiques de raccordement

Section conduct. AWG10 ... 2
Couple de serrage30 lbf-in.

eCl@ss

eCl@ss 4.027140201
eCl@ss 4.127130801
eCl@ss 5.027130801
eCl@ss 5.127130801
eCl@ss 6.027130805
eCl@ss 7.027130805
eCl@ss 8.027130806
eCl@ss 9.027130806

ETIM

ETIM 2.0EC000941
ETIM 3.0EC000941
ETIM 4.0EC000941
ETIM 5.0EC000941

UNSPSC

UNSPSC 6.0130212010
UNSPSC 7.090139121610
UNSPSC 1139121610
UNSPSC 12.0139121610
UNSPSC 13.239121620

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf 26 Mbytes
PHOENIX CONTACT-2921297-VAL-MS 385/80/1+1 128 Kbytes PHOENIX CONTACT-2921297-VAL-MS 385/80/1+1
