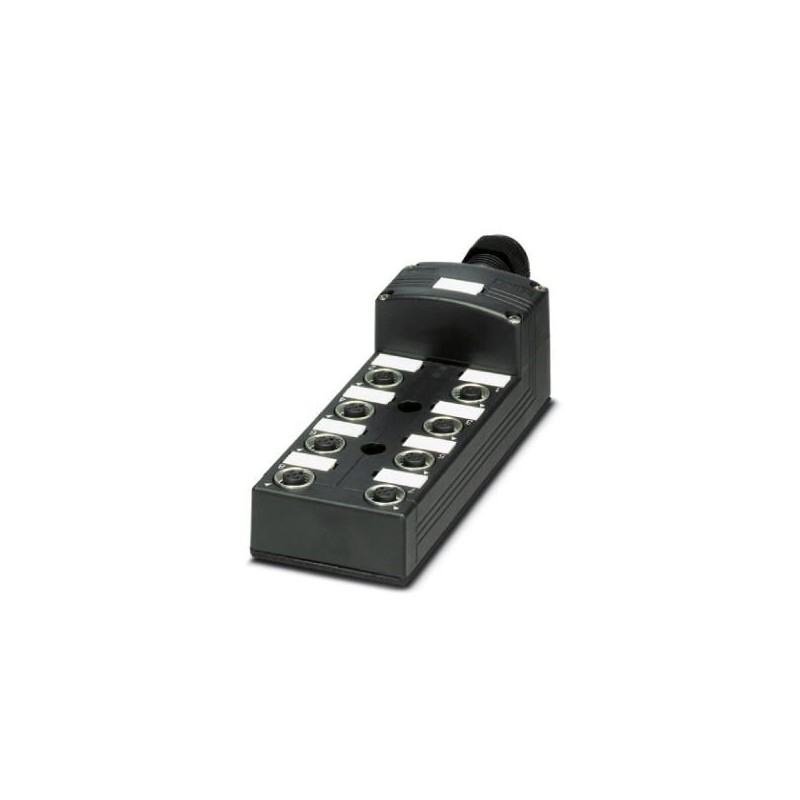

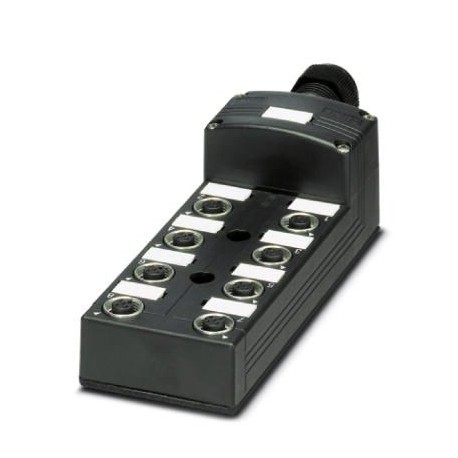

SACB-8/16-C OD 1457380 PHOENIX CONTACT Box sensore/attuatore
SACB-8/16-C OD
1457380
PHOENIX_CONTACT
Box sensore/attuatore
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1457380 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF3EBD - |
| Pagina catalogo | Pagina 160 (C_4_2013) |
| GTIN | 4046356620857 |
| Peso per pezzo (confezione esclusa) | 370,300 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Tensione di dimensionamento | 120 V |
|---|---|
| Tensione d'esercizio massima Umax | 135 V |
| Carico di corrente ammesso per segnale I/O | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Corrente di dimensionamento totale | 10 A |
| 2x 8 A (in caso di separazione del potenziale) | |
| N. poli | 5 |
| Numero degli slot | 8 |
| Tipo di attacco sensore-attuatore | Connettore femmina M12 |
Dati di collegamento della linea principale
| Collegamento | Morsetto a vite estraibile |
|---|---|
| Sezione conduttore min. (segnale) | 0,14 mm² |
| Sezione conduttore max. (segnale) | 1,5 mm² |
| Sezione conduttore AWG min. (segnale) | 26 |
| Sezione conduttore AWG max. (segnale) | 16 |
| Sezione conduttore min. (energia) | 0,14 mm² |
| Sezione conduttore max. (energia) | 1,5 mm² |
| Sezione conduttore AWG min. (energia) | 26 |
| Sezione conduttore AWG max. (energia) | 16 |
| Diametro esterno conduttore min. | 7 mm |
| Diametro esterno conduttore max. | 12 mm |
| Lunghezza di spelatura | 7 mm |
| Coppia di serraggio viti coperchio | 0,35 Nm |
| Coppia di serraggio dadi | 2,5 Nm |
| Coppia di serraggio slot cavo sensore-attuatore | 0,4 Nm |
Materiale isolante
| Materiale custodia | PBT |
|---|---|
| Materiale massa di tenuta | PUR |
| Materiale contatto | Lega Cu |
| Materiale superficie contatti | dorato |
| Materiale inserto portacontatti | PA |
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Materiale inserti portacontatti lato cavo di uscita | PA 6.6 V0 |
| Materiale boccola filettata | pressofuso di zinco |
| Materiale superficie boccola filettata | stagnato |
| Materiale O-ring | FPM |
Piedinatura
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = 1 / 4 |
|---|---|
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |
| 1-8 / 1 (+ 120 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| 1-8 / 5 (PE) = PE |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1457380-SACB-8/16-C OD | 154 Kbytes |
|
