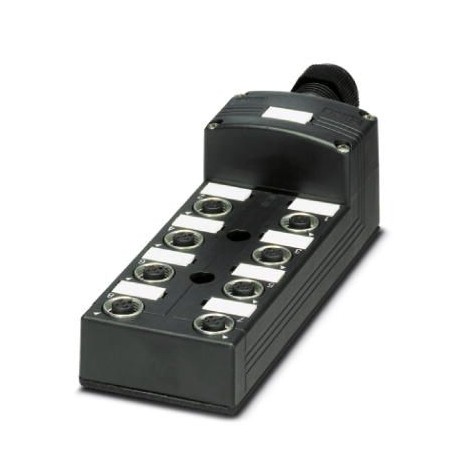

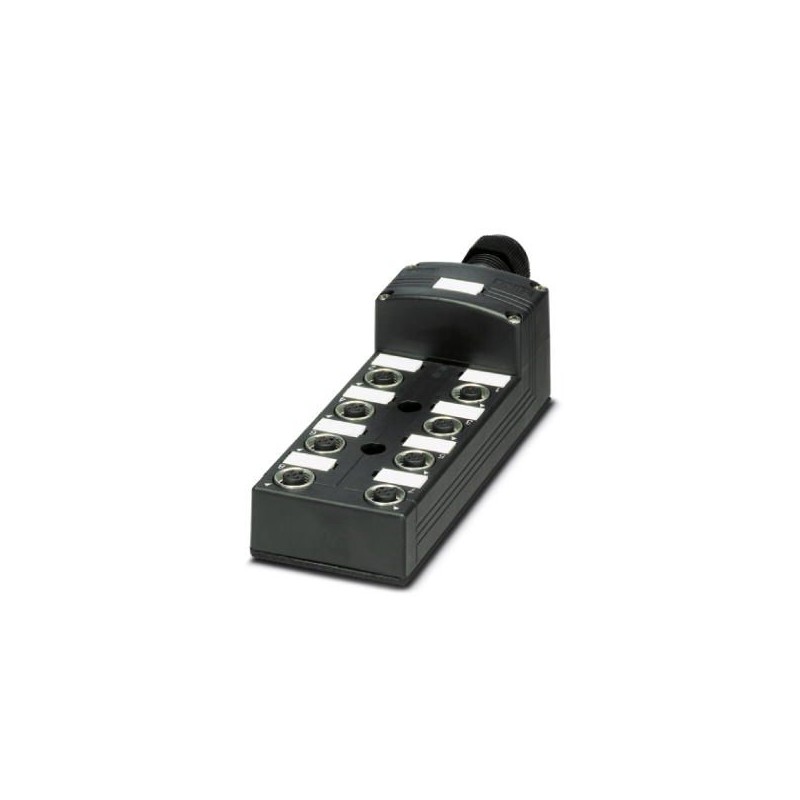

SACB-8/16-C OD 1457380 PHOENIX CONTACT Caja distribuidora, aplicación: Espacios exteriores, tipo de conexión..
SACB-8/16-C OD
1457380
PHOENIX_CONTACT
Caja distribuidora, aplicación: Espacios exteriores, tipo de conexión: Conector hembra M12 Metal, número de puestos enchufables: 8, número de polos: 5, codificación: A, ocupación de los puestos enchufables: Doble, indicación de estado: no, Universal; conexión de cable principal: Conexión por tornillo enchufable 180°, apantallamiento: no
Sensores > Distribuidor pasivo sensor/actuador (sin cable)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1457380 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF3EBD - |
| Página del catálogo | Página 160 (C_4_2013) |
| EAN | 4046356620857 |
| Peso por unidad (sin incluir el embalaje) | 370,300 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Tensión de dimensionamiento | 120 V |
|---|---|
| Tensión de servicio máxima Umáx. | 135 V |
| Capacidad de corriente por señal de E/S | 2 A |
| Capacidad de corriente por puesto enchufable | 4 A |
| Corriente asignada total | 10 A |
| 2x 8 A (En caso de separación galvánica) | |
| Número de polos | 5 |
| Número de puestos enchufables | 8 |
| Tipo de conexión sensor/actuador | Conector hembra M12 |
Datos de conexión de cable principal
| Tipo de conexión | Conexión por tornillo enchufable |
|---|---|
| Sección de conductor mín. (señal) | 0,14 mm² |
| Sección de conductor máx. (señal) | 1,5 mm² |
| Sección de conductor AWG mín. (señal) | 26 |
| Sección de conductor AWG máx. (señal) | 16 |
| Sección de conductor mín. (energía) | 0,14 mm² |
| Sección de conductor máx. (energía) | 1,5 mm² |
| Sección de conductor AWG mín. (energía) | 26 |
| Sección de conductor AWG máx. (energía) | 16 |
| Diámetro exterior mín. del cable | 7 mm |
| Diámetro exterior máx. del cable | 12 mm |
| Longitud a desaislar | 7 mm |
| Par de apriete - Tornillo de tapa | 0,35 Nm |
| Par de apriete-Tuerca de unión | 2,5 Nm |
| Par de apriete Puesto enchufable Cable de sensores/actuadores | 0,4 Nm |
Aislamiento
| Material carcasa | PBT |
|---|---|
| Material Resina | PUR |
| Material contacto | Aleación de Cu |
| Material superficie del contacto | dorado |
| Material soporte de contactos | PA |
| Material contacto, lado cable principal | Aleación de Cu |
| Material superficie del contacto, lado cable principal | dorado |
| Material Soporte de contactos Lado del cable principal | PA 6.6 V0 |
| Material Casquillo roscado | Fundición inyectada de cinc |
| Material Superficie de casquillo roscado | estañado |
| Material anillo tórico | FPM |
Ocupación de las conexiones
| Puesto enchufable/polo = Color del conductor o conexión | 1 / 4 (A) = 1 / 4 |
|---|---|
| 1 / 2 (B) = 1 / 2 | |
| 2 / 4 (A) = 2 / 4 | |
| 2 / 2 (B) = 2 / 2 | |
| 3 / 4 (A) = 3 / 4 | |
| 3 / 2 (B) = 3 / 2 | |
| 4 / 4 (A) = 4 / 4 | |
| 4 / 2 (B) = 4 / 2 | |
| 5 / 4 (A) = 5 / 4 | |
| 5 / 2 (B) = 5 / 2 | |
| 6 / 4 (A) = 6 / 4 | |
| 6 / 2 (B) = 6 / 2 | |
| 7 / 4 (A) = 7 / 4 | |
| 7 / 2 (B) = 7 / 2 | |
| 8 / 4 (A) = 8 / 4 | |
| 8 / 2 (B) = 8 / 2 | |
| 1-8 / 1 (+ 120 V) = UN | |
| 1-8 / 3 (0 V) = 0 V | |
| 1-8 / 5 (PE) = PE |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127250300eCl@ss 6.027279200eCl@ss 7.027279219eCl@ss 8.027279219eCl@ss 9.027440108
| Característica | Valor |
|---|---|
| Sección transversal del conductor conectable (EF008200) | 0.14 mm² |
| Diámetro exterior del cable para prensaestopas (EF007302) | 7 mm |
| Número de ranuras de sensor/actuador (EF006939) | 8 |
| Número de canales por ranura (EF006885) | 2 |
| Ejecución de las salidas para líneas de sensores/actuadores (EF006972) | M12 |
| Número de polos de las ranuras del sensor/actuador (EF007402) | 5 |
| Tensión de servicio (EF003983) | 120 V |
| Capacidad de carga de corriente máxima por señal de E/S (EF004037) | 10 A |
| Corriente total máxima (EF004039) | 10 A |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Con indicador LED (EF005950) | No |
| Con aislamiento galvánico (EF003272) | No |
| Conexión para sensores NPN (EF006817) | Sí |
| Temperatura de operatividad (EF002393) | -40 °C |
| Grado de protección (IP) (EF005474) | IP65 |
| Categoría de protección contra explosiones para gas (EF003997) | Otros |
| Categoría de protección contra explosiones para polvo (EF003998) | Otros |
| Anchura (EF000008) | 58 mm |
| Altura (EF000040) | 45 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1457380-SACB-8/16-C OD | 154 Kbytes |
|
