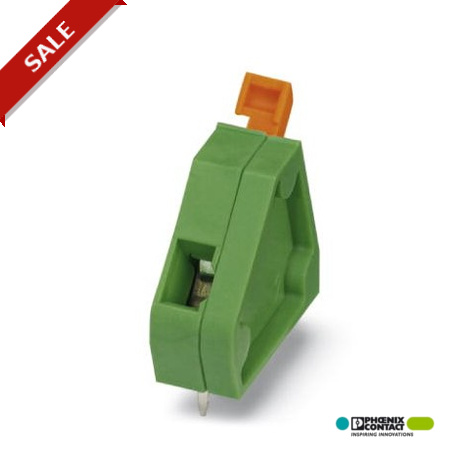

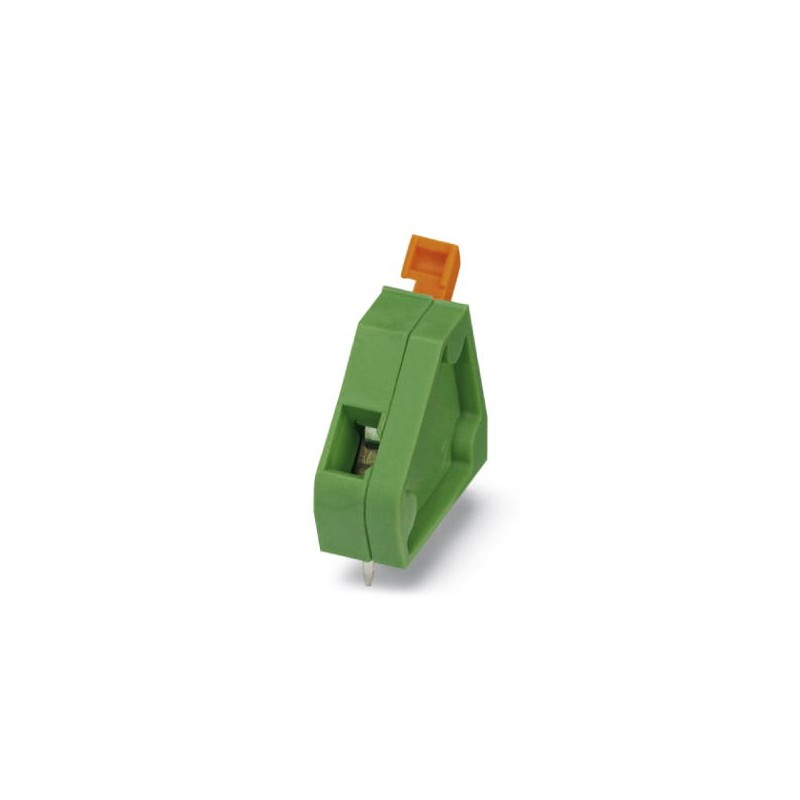

ZFKDSA 1-W-6,35 1704994 PHOENIX CONTACT morsetti per circuiti stampati, corrente nominale: 12 A, Nom.Tension..
ZFKDSA 1-W-6,35
1704994
PHOENIX_CONTACT
50
morsetti per circuiti stampati, corrente nominale: 12 A, Nom.Tensione: 200 V, Passo: 3,81 mm, N. poli: 1, Collegamento:. a molla, Montaggio: Saldatura, conduttore / scheda Direzione di collegamento: 45 °, Colore: verde, L'articolo può essere allineato con
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dimensioni
| Lunghezza | 17,5 mm |
|---|---|
| Passo | 3,81 mm |
| Altezza di montaggio | 15 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | 0,7 x 1 mm |
| Diametro foro | 1,2 mm |
Generalità
| Famiglia articolo | ZFKDS(A) 1-W |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 200 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 12 A |
| Sezione nominale | 1 mm² |
| Corrente di carico massima | 12 A (con una sezione conduttore di 1,5 mm2) |
| Materiale isolante | PA |
| Superficie pin di saldatura | Sn |
| Classe di combustibilità a norma UL 94 | V0 |
| Lunghezza di spelatura | 7,5 mm |
| N. poli | 1 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,14 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,14 mm² |
| Sezione conduttore flessibile max. | 1 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 0,5 mm² |
| Sezione trasversale conduttore AWG min. | 26 |
| Sezione trasversale conduttore AWG max. | 16 |
Normative e prescrizioni
| Attacco a norma | EN-VDE |
|---|---|
| CUL | |
| Classe di combustibilità a norma UL 94 | V0 |
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1704994-ZFKDSA 1-W-6,35 | 129 Kbytes |
|
