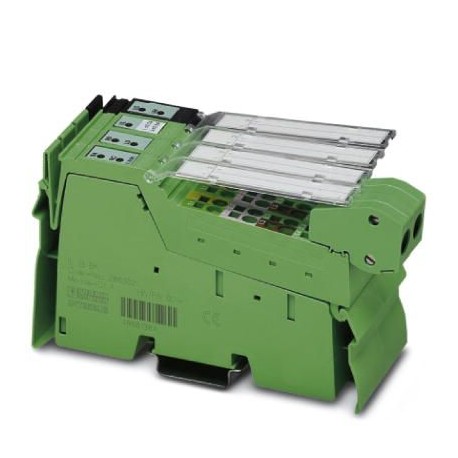

IL IB BK-PAC 2863070 PHOENIX CONTACT Accoppiatore bus
IL IB BK-PAC
2863070
PHOENIX_CONTACT
Accoppiatore bus
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2863070 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI111 - |
| Pagina catalogo | Pagina 244 (AX_2009) |
| GTIN | 4017918924065 |
| Peso per pezzo (confezione esclusa) | 142,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 75 % ... 85 % (Nell’ambito compreso tra -25 °C ... +55 °C è opportuno adottare le dovute misure contro l’elevato tasso di umidità dell’aria (> 85%).) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 75 % ... 85 % (Una leggera e breve condensa può verificarsi sulla custodia esterna, ad es. se il modulo di un autoveicolo viene portato in un ambiente chiuso.) |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | INTERBUS |
|---|---|
| Numero di canali | 2 |
| Collegamento | Connettore schermato Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
| Denominazione | bus locale Inline |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Limiti di sistema dell'accoppiatore
| Numero di utilizzatori bus locale collegabili | 63 |
|---|---|
| numero delle stazioni con canale parametri | 62 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | 0 (Non è possibile il funzionamento di un morsetto con derivazione di bus remoto.) |
Potenziali Inline
| Denominazione | Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL(7,5 V) e l'alimentazione analogica UANA(24 V). |
|---|---|
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 100 mA (senza moduli I/O Inline collegati) |
| max. 1,25 A (con numero massimo di moduli I/O collegati) | |
| Denominazione | Alimentazione della logica (UL) |
| Tensione di alimentazione | 7,5 V DC ±5 % |
| Alimentatore | max. 0,7 A DC (tenere conto del derating) |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 0,5 A DC (tenere conto del derating) |
| Denominazione | Alimentazione del circuito principale (UM) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US) |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Alimentatore | max. 8 A DC (Somma di UM+ US) |
Separazione del potenziale
| Test di verifica | Alimentazione 5 V bus remoto in ingresso / Alimentazione 5 V bus remoto in uscita 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 5 V bus remoto in ingresso/Alimentazione logica 7,5 V, analogica 24 V, alimentazione accoppiatore 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in ingresso / Alimentazione principale 24 V, alimentazione di segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in ingresso / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in uscita / Alimentazione principale 24 V, alimentazione di segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in uscita/Alimentazione logica 7,5 V, analogica 24 V, alimentazione accoppiatore 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in uscita / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione logica 7,5 V, analogica 24 V, alimentazione accoppiatore 24 V/Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione logica 7,5 V, analogica 24 V, alimentazione accoppiatore 24 V / Alimentazione principale 24 V, alimentazione di segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione 24 V principale, di segmento 24 V / Terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2863070-IL IB BK-PAC | 159 Kbytes |
|
