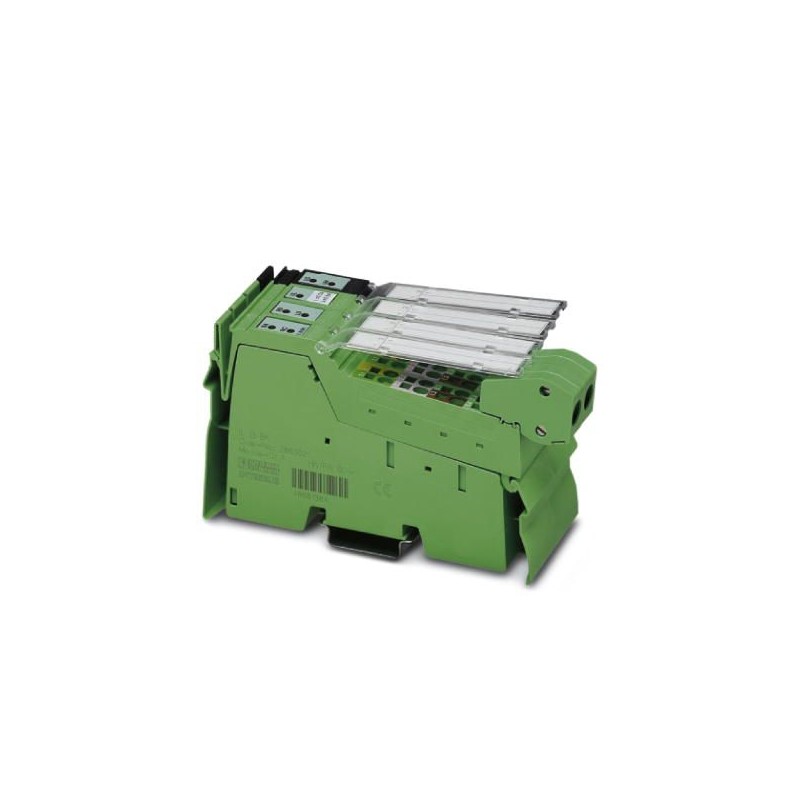

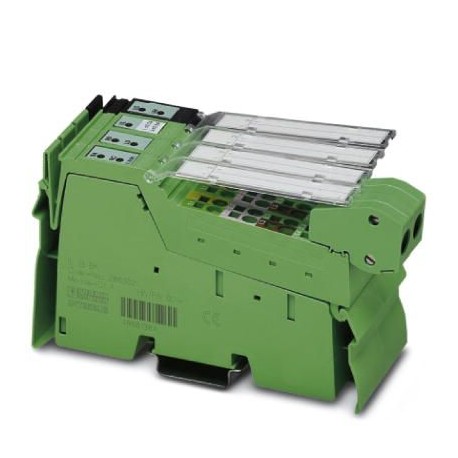

IL IB BK-PAC 2863070 PHOENIX CONTACT Acoplador del bus
IL IB BK-PAC
2863070
PHOENIX_CONTACT
Inline, Acoplador de bus, INTERBUS, Conector apantallado Inline, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos conectores Inline y campos de rotulación
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2863070 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI111 - |
| Página del catálogo | Página 244 (AX_2009) |
| EAN | 4017918924065 |
| Peso por unidad (sin incluir el embalaje) | 142,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 75 % ... 85 % (En el margen de entre -25 °C ... +55 °C deberán tomarse las medidas adecuadas contra una humedad incrementada del aire (> 85 %).) |
| Humedad de aire admisible (almacenamiento / transporte) | 75 % ... 85 % (Una ligera condensación de corta duración puede aparecer ocasionalmente en la carcasa exterior, p.ej. cuando el borne es trasladado de un vehículo a un espacio cerrado.) |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Interfaces
| Denominación | INTERBUS |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Conector apantallado Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
| Denominación | Bus local Inline |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Límites del sistema del acoplador de bus
| Número de participantes de bus local conectables | 63 |
|---|---|
| Número de participantes con canal de parámetros | 62 |
| Número de módulos de ramificación soportados con derivación de bus remoto | 0 (No se puede operar el borne con una derivación de bus remoto.) |
Potenciales Inline
| Denominación | Alimentación de acoplador de bus UBK; la alimentación de lógica UL(7,5 V) y la alimentación analógica UANA(24 V) se crean de la alimentación del acoplador de bus. |
|---|---|
| Tensión de alimentación | 24 V DC (A través de conector Inline) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 100 mA (Sin bornes de E/S Inline conectados) |
| máx. 1,25 A (Con número máximo de bornes de E/S conectados) | |
| Denominación | Suministro de la lógica (UL) |
| Tensión de alimentación | 7,5 V DC ±5 % |
| Alimentación de corriente | máx. 0,7 A DC (observar derating) |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 0,5 A DC (observar derating) |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM+ US) |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Alimentación de corriente | máx. 8 A DC (Suma de UM+ US) |
Separación de potencial
| Trayecto de comprobación | Alimentación de 5 V del bus remoto de entrada/alimentación de 5 V del bus remoto de salida 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 5 V del bus remoto entrante/alimentación de lógica de 7,5 V, alimentación analógica de 24 V y alimentación del acoplador de bus de 24 V 500 V AC 50 Hz 1 min. | |
| Alimentación de 5 V del bus remoto de entrada/alimentación principal de 24 V, alimentación de segmento de 24 V 500 V AC 50 Hz 1 min. | |
| Alimentación de 5 V del bus remoto de entrada/tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de 5 V del bus remoto de salida/alimentación principal de 24 V, alimentación de segmento de 24 V 500 V AC 50 Hz 1 min. | |
| Alimentación de 5 V del bus remoto de salida/alimentación de lógica de 7,5 V, alimentación analógica de 24 V y alimentación del acoplador de bus de 24 V 500 V AC 50 Hz 1 min. | |
| Alimentación de 5 V del bus remoto de salida/tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de lógica de 7,5 V, alimentación analógica de 24 V, alimentación del acoplador de bus de 24 V/tierra funcional 500 V AC 50 Hz 1 min. | |
| Alimentación de lógica de 7,5 V, alimentación analógica de 24 V, alimentación del acoplador de bus de 24 V/alimentación principal de 24 V, alimentación de segmento de 24 V 500 V AC 50 Hz 1 min. | |
| Alimentación principal de 24 V, alimentación de segmento de 24 V/tierra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2863070-IL IB BK-PAC | 159 Kbytes |
|
