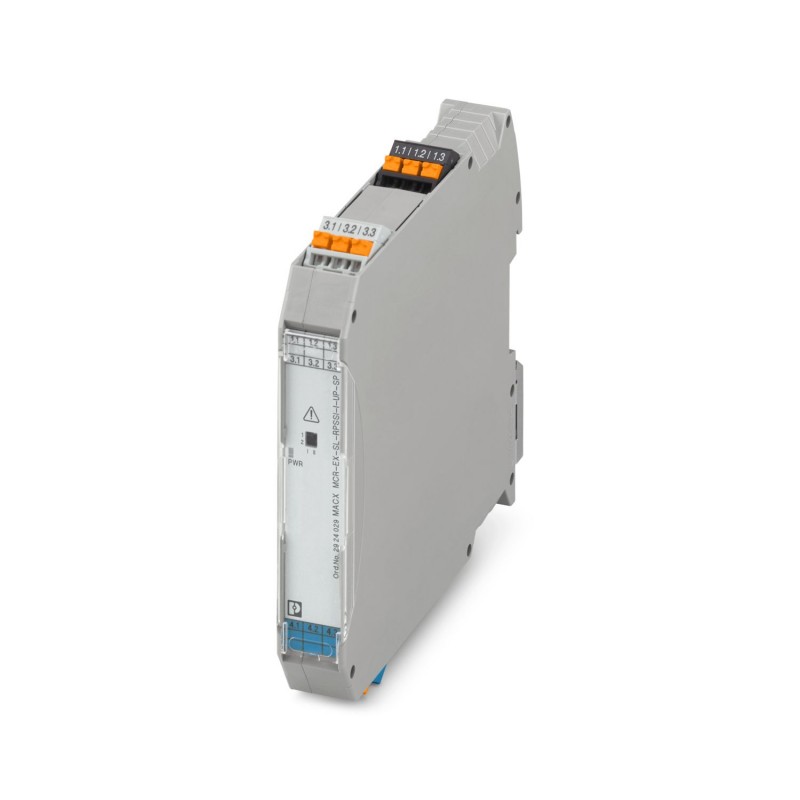

MACX MCR-EX-SL-RPSSI-I-UP-SP
2924029
PHOENIX_CONTACT
1
Isolatori galvanici di ingresso/alimentazione
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2924029 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CK3111 - |
Pagina catalogo | Pagina 143 (C_5_2017) |
GTIN | 4046356338172 |
Peso per pezzo (confezione esclusa) | 147,100 g |
Numero tariffa doganale | 85437090 |
Paese di origine | DE (Germania) |
Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
---|
Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Posizione di montaggio a piacere) |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
Altezza massima | ≤ 2000 m |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
Ingresso segnale | Ingresso di corrente attivo, a sicurezza intrinseca |
---|---|
Segnale d'ingresso, corrente | 4 mA ... 20 mA |
Tensione di aliment. transmitter | > 16 V (20 mA) |
> 15,3 V (22,5 mA) | |
Ingresso segnale | Ingresso di corrente passivo, a sicurezza intrinseca |
Segnale d'ingresso, corrente | 0 mA ... 20 mA |
4 mA ... 20 mA | |
Caduta di tensione | < 3,5 V (in funzionamento isolatore galvanico d'ingresso) |
Uscita segnale | Uscita in corrente |
---|---|
Segnale d'uscita, tensione | 1 V ... 5 V (Resistenza interna, 250 Ω, 0,1%) |
configurabile mediante DIP switch | |
Segnale d'uscita, corrente | 4 mA ... 20 mA (attivo) |
4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
Trasmissione | 1:1 per segnale di ingresso |
Carico/carico di uscita uscita di corrente | < 600 Ω (20 mA) |
< 525 Ω (22,5 mA) | |
Ripple d'uscita | < 20 mVeff |
Comportamento in uscita in caso di guasto | 0 mA (Interruzione linea in ingresso) |
≥ 22,5 mA (Cortocircuito linea in ingresso) | |
Uscita segnale | Uscita di corrente (attiva e passiva) |
Segnale d'uscita, tensione | 0 V ... 5 V (Resistenza interna, 250 Ω, 0,1%) |
1 V ... 5 V (Resistenza interna, 250 Ω, 0,1%) | |
Segnale d'uscita, corrente | 0 mA ... 20 mA (attivo) |
4 mA ... 20 mA (attivo) | |
0 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V) | |
Carico/carico di uscita uscita di corrente | < 600 Ω (20 mA) |
< 525 Ω (22,5 mA) | |
Ripple d'uscita | < 20 mVeff |
Comportamento in uscita in caso di guasto | 0 mA (Interruzione linea in ingresso) |
0 mA (Cortocircuito linea in ingresso) |
Denominazione | Funzionam. isolat. galvanico di alimentaz. |
---|---|
Range tensione di alimentazione | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
Max. corrente assorbita | < 80 mA (24 V DC / 20 mA) |
Potenza dissipata | < 1,6 W (24 V DC / 20 mA) |
Denominazione | Funzionam. isolatore galvanico |
Campo tensioni nominali di alimentazione | 24 V AC/DC ... 230 V AC/DC (50/60 Hz) |
Range tensione di alimentazione | 19,2 V AC/DC ... 253 V AC/DC (24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50/60 Hz)) |
Max. corrente assorbita | < 45 mA (24 V DC / 20 mA) |
Potenza dissipata | < 1,1 W (24 V DC / 20 mA) |
Sezione conduttore rigido min. | 0,2 mm² |
---|---|
Sezione conduttore rigido max. | 1,5 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 1,5 mm² |
Sezione trasversale conduttore AWG min. | 24 |
Sezione trasversale conduttore AWG max. | 16 |
Lunghezza di spelatura | 8 mm |
Collegamento | Connessione Push-in |
Numero di canali | 1 |
---|---|
Errore di trasmissione | < 0,1 % (del fondo scala) |
Errore di trasmissione, tipico | < 0,05 % (del fondo scala) |
Coefficiente termico massimo | < 0,01 %/K |
Tempo di risposta (10-90%) | < 600 µs (con salto 4 mA ... 20 mA) |
Segnalazione stato | LED verde (tensione di alimentazione) |
Classe di combustibilità a norma UL 94 | V0 |
Grado d'inquinamento | 2 |
Categoria di sovratensione | II |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
Emissioni | EN 61000-6-4 |
Materiale custodia | PA 6.6-FR |
Colore | grigio |
Denominazione | Ingresso/uscita/alimentazione |
Separazione galvanica | 300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1)) |
2,5 kV (50 Hz, 1 min., tensione di prova) | |
Denominazione | Ingresso/uscita |
Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
Denominazione | ingresso/alimentazione |
Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
Conformità | CE conforme, oltre alla norma EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC/IIB |
II (1) D [Ex ia Da] IIIC | |
II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc | |
IECEx | [Ex ia Ga] IIC/IIB |
[Ex ia Da] IIIC | |
Ex nA [ia Ga] IIC/IIB T4 Gc | |
UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
SIL | 2 |
Funzionamento | Funzionam. isolat. galvanico di alimentaz. |
---|---|
Max. tensione d’uscita Uo | 25,2 V |
Max. corrente in uscita Io | 93 mA |
Max. potenza in uscita Po | 587 mW |
Gruppo | IIC |
Max. induttività esterna Lo | 2 mH |
Max. capacità esterna Co | 107 nF |
Gruppo | IIB |
Max. induttività esterna Lo | 4 mH |
Max. capacità esterna Co | 820 nF |
Tensione massima di sicurezza Um | 253 V AC/DC (Morsetti di alimentazione) |
Funzionamento | Funzionam. isolatore galvanico |
Tensione d’ingresso Ui | ≤ 30 V |
Corrente d'ingresso Ii | ≤ 150 mA |
Induttanza interna max. Li | trascurabile |
Capacità interna max. Ci | trascurabile |
Denominazione | Campi elettromagnetici ad alta frequenza |
---|---|
Norme/Disposizioni | EN 61000-4-3 |
Difformità tipica dal valore finale del campo di misura | 1 % |
Denominazione | Disturbi transitori rapidi (Burst) |
Norme/Disposizioni | EN 61000-4-4 |
Difformità tipica dal valore finale del campo di misura | 1 % |
Denominazione | Interferenze |
Norme/Disposizioni | EN 61000-4-6 |
Difformità tipica dal valore finale del campo di misura | 1 % |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
---|---|
Emissione disturbi | EN 61000-6-4 |
Denominazione | Campi elettromagnetici ad alta frequenza |
Norme/Disposizioni | EN 61000-4-3 |
EN 61000-4-4 | |
Denominazione | Interferenze |
Norme/Disposizioni | EN 61000-4-6 |
Classe di combustibilità a norma UL 94 | V0 |
Conformità | CE conforme, oltre alla norma EN 61326 |
ATEX | II (1) G [Ex ia Ga] IIC/IIB |
II (1) D [Ex ia Da] IIIC | |
II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc | |
IECEx | [Ex ia Ga] IIC/IIB |
[Ex ia Da] IIIC | |
Ex nA [ia Ga] IIC/IIB T4 Gc | |
UL, USA / Canada | Class I Div 2; IS for Class I, II, III Div 1 |
Gruppo | IIC |
IIB |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
