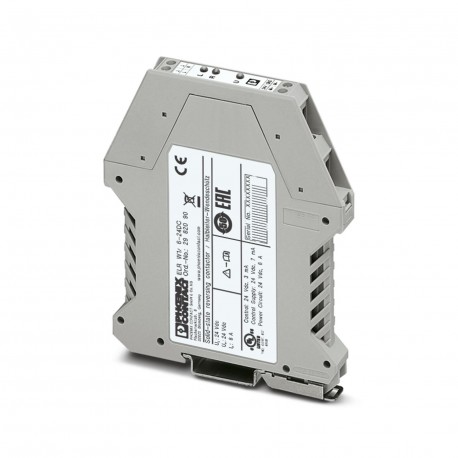

ELR W1/ 6-24DC 2982090 PHOENIX CONTACT Relè inversione di marcia
ELR W1/ 6-24DC
2982090
PHOENIX_CONTACT
Relè inversione di marcia
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2982090 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK7622 - |
| Pagina catalogo | Pagina 46 (C_5_2017) |
| GTIN | 4017918943936 |
| Peso per pezzo (confezione esclusa) | 112,300 g |
| Numero tariffa doganale | 85371098 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Ambient conditions
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 80 °C |
| Grado di protezione | IP20 |
Dati di ingresso
| Denominazione ingresso | Alimentazione delle apparecchiature |
|---|---|
| Tensione nominale | 24 V DC ±20 % |
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC |
| Range di tensione alimentazione di comando | 10 V DC ... 30 V DC |
| Corrente di alimentazione, di comando, di dimensionamento IS | 7 mA |
| Circuito di protezione | Prot. contro le sovratensioni |
| Indicazione tensione di esercizio | LED verde |
| Denominazione ingresso | Ingresso di controllo destra/sinistra |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range d'ingresso rispetto a UN | 0,8 ... 1,2 |
| Range tensione d'ingresso | 19,2 V DC ... 28,8 V DC |
| Corrente d'ingresso tipica con UN | 3 mA |
| Tensione di lavoro di dimensionamento UC | 24 V DC |
| Intervallo di tensione di attivazione | 19,2 V DC ... 28,8 V DC |
| Corrente di lavoro di dimensionamento IC | 3 mA |
| Circuito di protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Limitazione sovratensione | > 33 V DC |
| Tempo di accensione tipico | 200 µs |
| Segnalazione stato | LED giallo funzionamento destrorso (R), LED giallo funzionamento sinistrorso (L) |
| Corrente assorbita (a carico nominale) | 3 mA |
| Tempo di commutazione RL/LL(tempo d'inserzione) | 80 ms |
dati di uscita
| Denominazione uscita | Uscita DC |
|---|---|
| Tens. di esercizio di dimensionam. Ue | 24 V DC |
| Range tensioni di esercizio | 10 V DC ... 30 V DC |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni |
Generalità
| Tensione di prova ingresso/uscita | 2,5 kVeff |
|---|---|
| Posizione d'installazione | verticale (guida di montaggio orizzontale, avviamento motore sotto) |
| Indicazione per il montaggio | affiancabile, per la distanza vedere derating |
| Funzionamento | 100 % ED |
Connection data 1
| Denominazione collegamento | Circuito di comando |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Connection data 2
| Denominazione collegamento | Circuito di carico |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 26 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | EN 50178 |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2982090-ELR W1/ 6-24DC | 141 Kbytes |
|
