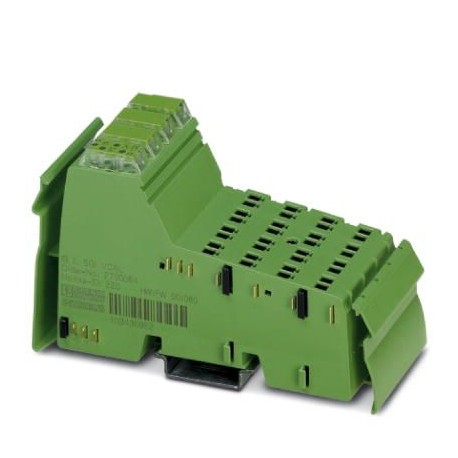

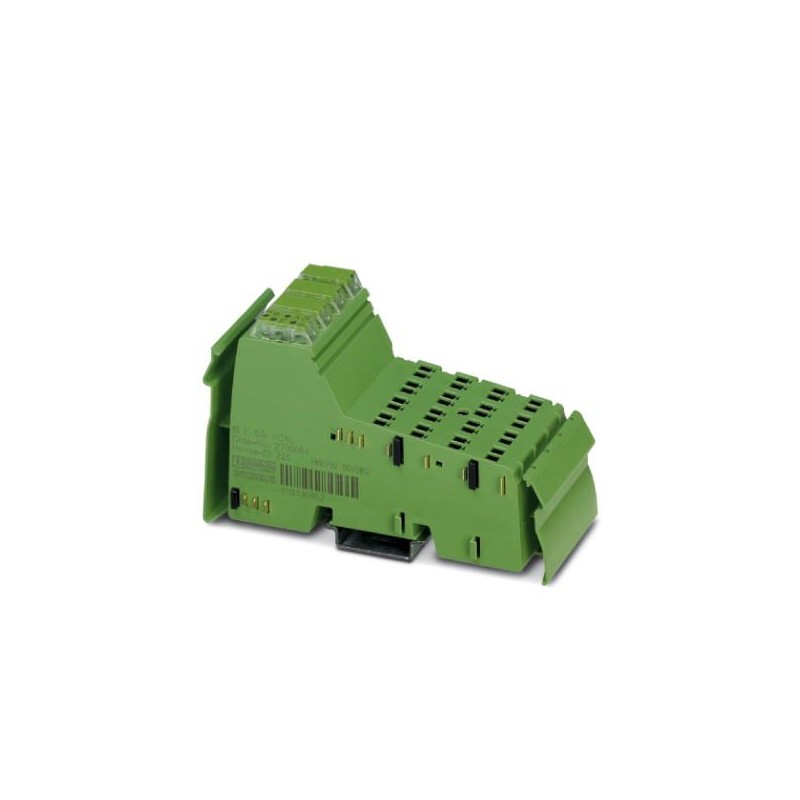

IB IL SGI 1/CAL 2700064 PHOENIX CONTACT Morsetto Inline
IB IL SGI 1/CAL
2700064
PHOENIX_CONTACT
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700064 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI144 - |
| Pagina catalogo | Pagina 163 (C_6_2017) |
| GTIN | 4046356484022 |
| Peso per pezzo (confezione esclusa) | 160,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 48,8 mm |
| Altezza | 120 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni con copertura |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C (Omologazione secondo DIN EN 45501 e OIML R76: -10 °C ... 40 °C) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 160 g |
| Funzionamento | Elaborazione dati di processo con 2 word, PCP con 2 word |
| Messaggi di diagnostica | Caduta di alimentazione a UANA Segnalazione di errore nei dati di processo |
| Caduta o superamento per difetto della tensione logica UL Segnalazione di errore periferia all'accoppiatore bus | |
| Errore di periferia Segnalazione di errore nei dati di processo | |
| Errore utente Segnalazione di errore nei dati di processo |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Interfaccia seriale
| Denominazione | RS-485 |
|---|---|
| Rete | sì |
| Indirizzamento | Indirizzo 0 = broadcast, display alternanti dei valori nominali lordo/netto e valore nominale tara |
| Indirizzo 1 = valori nominali lordo/netto | |
| Indirizzo 2 = valore nominale tara | |
| Indirizzo 3 ... 9 = riservato | |
| Resistenza terminale | 120 O |
| Protocollo di trasmissione | STX/ETX |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 80 mA |
| max. 100 mA | |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 12 mA (con carico tipico di 350 Ω e visualizzazione) |
| 43 mA (con carico massimo di 55 Ω e visualizzazione) | |
| max. 50 mA | |
| Potenza assorbita | tip. 1 W (Dispositivo in esercizio nominale) |
Contatti
| Descrizione | Blocco parametri |
|---|---|
| Numero | 1 (PSa - PSb) |
| Logica | PSa - PSb collegati = parametro bloccato |
| Tempo di eccitazione tipica | < 100 ms |
Ingressi analogici
| Descrizione dell'ingresso | Canale d'ingresso per celle di carico |
|---|---|
| Numero ingressi | 1 |
| Tecnica di connessione | Conduttore da 6 fili, schermato twisted pair |
| Differenza ponticelli Ud | Campo di misura definito selezionando il valore caratteristico |
| Tensione ponticelli U0 | 5 V |
| Caratteristiche | ±1 mV/V, ±2 mV/V, ±3 mV/V, ±3,33 mV/V, ±4 mV/V, ±5 mV/V |
| Rappresentazione del valore misurato | Dati di processo: bit di stato e valore di misura incluse cifre decimali della visualizzaz. lordo/netto |
| Aggiornamento dati di processo | tip. 100 ms |
Uscite analogiche
| Nome protezione | Protezione contro cortocircuiti delle uscite di tensione |
|---|---|
| Circuito/componente di protezione | sì, almeno 1 minuto mediante monitoraggio della temperatura |
| Descrizione dell'uscita | Uscita in tensione |
| Numero uscite | 1 |
| Impedenza | > 55 Ω |
| Tensione d'uscita | tip. 5 V ±2 % |
| max. 5 V ±5 % | |
| Corrente d'uscita | max. 90 mA |
| Corrente di uscita massima | max. 90 mA |
Separazione del potenziale
| Test di verifica | Periferia logica/analogica (isolatore digitale) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 24 V (UANA) / periferia analogica (convertitore DC/DC) 500 V AC 50 Hz 1 min. | |
| RS-485 / periferia analogica (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Contatti PSa - PSb / periferia analogica (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Terra funzionale / periferia analogica (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Logica / Alimentazione 24 V (UANA) (convertitore DC/DC) 500 V AC 50 Hz 1 min. | |
| RS-485 / Alimentazione 24 V (UANA) (convertitore DC/DC) 500 V AC 50 Hz 1 min. | |
| Terra funzionale / alimentazione 24 V (UANA) (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Periferia logica/RS-485 (isolatore digitale) 500 V AC 50 Hz 1 min. | |
| Terra funzionale / RS-485 (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Logica / Contatti PSa - PSb (optoaccoppiatore) 500 V AC 50 Hz 1 min. | |
| Terra funzionale / Contatti PSa - PSb (distanza di sezionamento) 500 V AC 50 Hz 1 min. | |
| Logica/Terra funzionale (distanza di sezionamento) 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240405eCl@ss 4.127240405eCl@ss 5.027242201eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
