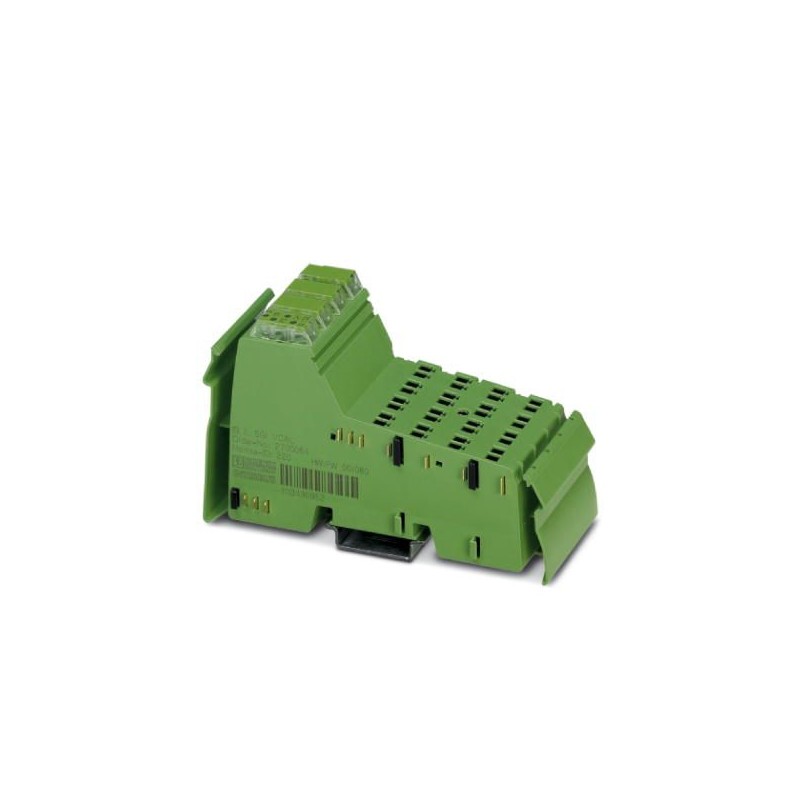

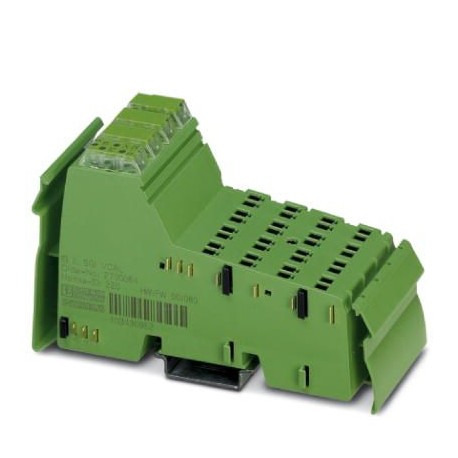

IB IL SGI 1/CAL 2700064 PHOENIX CONTACT Module Inline d'entrée analogique pour jauge de contrainte, sans acc..
IB IL SGI 1/CAL
2700064
PHOENIX_CONTACT
Module Inline d'entrée analogique pour jauge de contrainte, sans accessoire, électronique d'évaluation avec homologation CE
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Cotes
| Largeur | 48,8 mm |
|---|---|
| Hauteur | 120 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions avec capot |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 55 °C (Homologation selon DIN EN 45501 et OIML R76 : -10 °C ... 40 °C) |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Généralités
| Poids net | 160 g |
|---|---|
| Type de montage | Profilé |
| Mode de fonctionnement | Fonctionnement avec 2 mots de données de process, PCP avec 1 mot |
| Diagnostic messages | Défaillance de l'alimentation sur UANA Message d'erreur dans les données de processus |
| Défaillance ou chute de la tension logique UL Message d'erreur périphérique sur le coupleur de bus | |
| Panne périphérique Message d'erreur dans les données de processus | |
| Erreur de l'utilisateur Message d'erreur dans les données de processus |
Interfaces
| Système bus de terrain | Lokalbus |
|---|---|
| Dénomination | Bus local Inline |
| Mode de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s |
Interface série
| Dénomination | RS-485 |
|---|---|
| Réseau | oui |
| Adressage | Adresse 0 = Broadcast, affichage en alternance des valeurs mesurées brute/nette et de la valeur tare |
| Adresse 1 = valeur mesurée brute/nette | |
| Adresse 2 = valeur mesurée tare | |
| Adresse 3 ... 9 = réservée | |
| Résistance terminale | 120 Ω |
| Protocole de transmission | STX/ETX |
Potentiels Inline
| Tension logique UL | 7,5 V DC |
|---|---|
| Consommation de courant provenant de UL | typ. 80 mA |
| max. 100 mA | |
| Tension d'alimentation de la périphérie UANA | 24 V DC |
| Consommation de courant provenant de UANA | max. 50 mA |
| 12 mA (avec charge typique de 350 Ω et affichage) | |
| 43 mA (avec charge maximale de 55 Ω et affichage) | |
| Consommation de puissance | typ. 1 W (Appareil en régime nominal) |
| max. 2 W (Appareil à charge maximale) |
Contacts
| Description | Blocage des paramètres |
|---|---|
| Nombre | 1 (PSa - PSb) |
| Logique | PSa - PSb reliés = paramètres bloqués |
| Temps d'amorçage typique | < 100 ms |
Entrées analogiques
| Description de l'entrée | Canal d'entrée pour jauges de contrainte |
|---|---|
| Nombre d'entrées | 1 |
| Technique de raccordement | Câble blindé à 6 fils, à paires torsadées |
| Tension différentielle de pont Ud | Plage de mesures définie par sélection de la valeur |
| Tension de pont U0 | 5 V |
| Valeurs caractéristiques | ±1 mV/V, ±2 mV/V, ±3 mV/V, ±3,33 mV/V, ±4 mV/V, ±5 mV/V |
| Visualisation des valeurs mesurées | Données de process: bits de statut et valeur mesurée y compris chiffres après la virgule de l'affichage brut/net |
| Mise à jour des données de processus | typ. 100 ms |
Sorties analogiques
| Dénomination de la protection | Protection contre les courts-circuits des sorties en tension |
|---|---|
| Circuit/composant de protection | oui, au moins 1 minute via surveillance de température |
| Description de la sortie | Sortie tension |
| Nombre de sorties | 1 |
| Impédance | > 55 Ω |
| Tension de sortie | typ. 5 V ±2 % |
| max. 5 V ±5 % | |
| Courant de sortie | max. 90 mA |
| Intensité de sortie maximale | max. 90 mA |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700064-IB IL SGI 1/CAL | 122 Kbytes |
|
