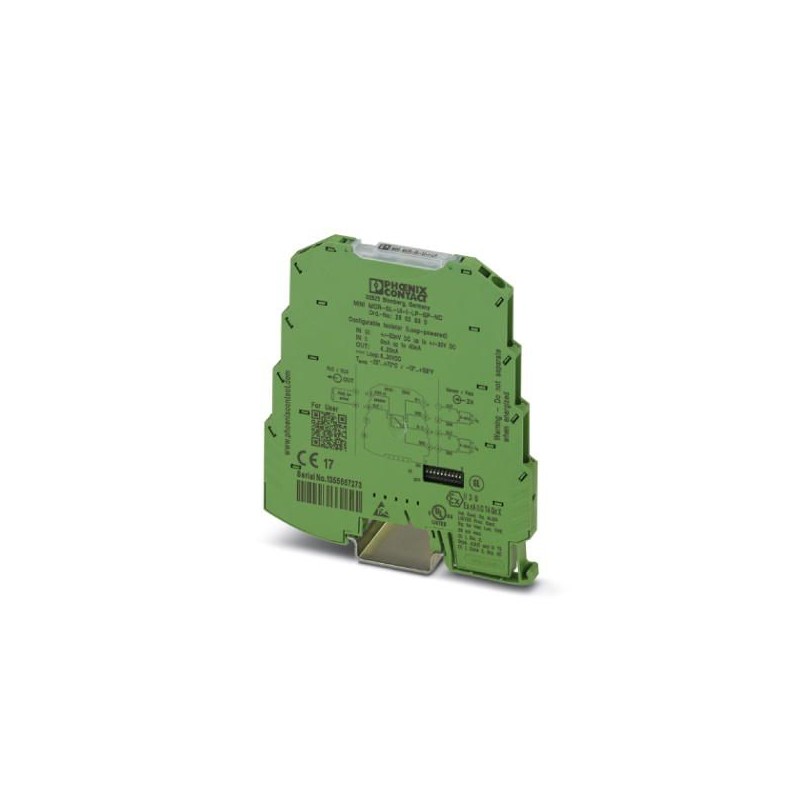

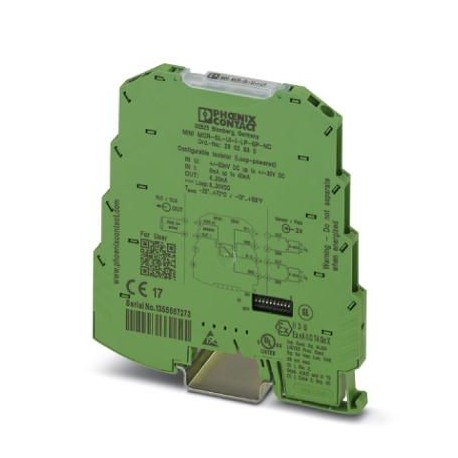

MINI MCR-SL-UI-I-LP-SP-NC
2902830
PHOENIX_CONTACT
1
Isolatori galvanici
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2902830 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CK1213 - |
Pagina catalogo | Pagina 102 (C_7_2015) |
GTIN | 4046356681865 |
Peso per pezzo (confezione esclusa) | 74,400 g |
Numero tariffa doganale | 85437090 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -25 °C ... 70 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Numero ingressi | 1 |
---|---|
Segnale d'ingresso, tensione | 0 mV ... 1000 mV |
0 mV ... 750 mV | |
0 mV ... 500 mV | |
0 mV ... 300 mV | |
0 mV ... 250 mV | |
0 mV ... 200 mV | |
0 mV ... 150 mV | |
0 mV ... 125 mV | |
0 mV ... 120 mV | |
0 mV ... 100 mV | |
0 mV ... 75 mV | |
0 mV ... 60 mV | |
0 mV ... 50 mV | |
0 V ... 10 V | |
0 V ... 7,5 V | |
0 V ... 5 V | |
0 V ... 3 V | |
0 V ... 2,5 V | |
0 V ... 2 V | |
0 V ... 1,5 V | |
0 V ... 1,25 V | |
0 V ... 1,2 V | |
0 V ... 30 V | |
0 V ... 25 V | |
0 V ... 20 V | |
0 V ... 12,5 V | |
0 V ... 12 V | |
0 V ... 15 V | |
-1000 mV ... 1000 mV | |
-750 mV ... 750 mV | |
-500 mV ... 500 mV | |
-300 mV ... 300 mV | |
-250 mV ... 250 mV | |
-200 mV ... 200 mV | |
-125 mV ... 125 mV | |
-120 mV ... 120 mV | |
-150 mV ... 150 mV | |
-100 mV ... 100 mV | |
-75 mV ... 75 mV | |
-60 mV ... 60 mV | |
-50 mV ... 50 mV | |
-10 V ... 10 V | |
-7,5 V ... 7,5 V | |
-5 V ... 5 V | |
-3 V ... 3 V | |
-2,5 V ... 2,5 V | |
-2 V ... 2 V | |
-1,25 V ... 1,25 V | |
-1,2 V ... 1,2 V | |
-1,5 V ... 1,5 V | |
-30 V ... 30 V | |
-25 V ... 25 V | |
-20 V ... 20 V | |
-12,5 V ... 12,5 V | |
-12 V ... 12 V | |
-15 V ... 15 V | |
200 mV ... 1000 mV | |
150 mV ... 750 mV | |
100 mV ... 500 mV | |
60 mV ... 300 mV | |
50 mV ... 250 mV | |
40 mV ... 200 mV | |
25 mV ... 125 mV | |
24 mV ... 120 mV | |
30 mV ... 150 mV | |
20 mV ... 100 mV | |
15 mV ... 75 mV | |
12 mV ... 60 mV | |
10 mV ... 50 mV | |
2 V ... 10 V | |
1,5 V ... 7,5 V | |
1 V ... 5 V | |
0,6 V ... 3 V | |
0,5 V ... 2,5 V | |
0,4 V ... 2 V | |
0,25 V ... 1,25 V | |
0,24 V ... 1,2 V | |
0,3 V ... 1,5 V | |
6 V ... 30 V | |
5 V ... 25 V | |
4 V ... 20 V | |
2,5 V ... 12,5 V | |
2,4 V ... 12 V | |
3 V ... 15 V | |
Segnale d'ingresso, corrente | 0 mA ... 40 mA |
0 mA ... 30 mA | |
0 mA ... 20 mA | |
0 mA ... 12 mA | |
0 mA ... 10 mA | |
0 mA ... 8 mA | |
0 mA ... 7,5 mA | |
0 mA ... 5 mA | |
0 mA ... 6 mA | |
0 mA ... 4 mA | |
0 mA ... 3 mA | |
0 mA ... 2,5 mA | |
0 mA ... 2 mA | |
-40 mA ... 40 mA | |
-30 mA ... 30 mA | |
-20 mA ... 20 mA | |
-12 mA ... 12 mA | |
-10 mA ... 10 mA | |
-8 mA ... 8 mA | |
-7,5 mA ... 7,5 mA | |
-5 mA ... 5 mA | |
-6 mA ... 6 mA | |
-4 mA ... 4 mA | |
-3 mA ... 3 mA | |
-2,5 mA ... 2,5 mA | |
-2 mA ... 2 mA | |
8 mA ... 40 mA | |
6 mA ... 30 mA | |
4 mA ... 20 mA | |
2,4 mA ... 12 mA | |
2 mA ... 10 mA | |
1,6 mA ... 8 mA | |
1,5 mA ... 7,5 mA | |
1 mA ... 5 mA | |
1,2 mA ... 6 mA | |
0,8 mA ... 4 mA | |
0,6 mA ... 3 mA | |
0,5 mA ... 2,5 mA | |
0,4 mA ... 2 mA | |
Corrente in ingresso max. | < 40 V |
< 50 mA (Tensione resistente fino a 30 V) | |
Resistenza d'ingresso ingresso tensione | ca. 100 kΩ (a ≤ 1 V, altrimenti ca. 1 MΩ) |
Resistenza d'ingresso ingresso corrente | ≤ 50 Ω |
Numero di uscite | 1 |
---|---|
Configurabile/Programmabile | sì, preconfigurati |
Segnale d'uscita, corrente | 4 mA ... 20 mA |
Corrente d'uscita max. | 35 mA (limitazione uscita) |
Carico/carico di uscita uscita di corrente | < 1000 Ω ((UB- 8 V) / 22 mA) |
Ripple | < 20 mVSS(con 500 Ω) |
Range tensione di alimentazione | non è necessaria tensione di alimentazione ausiliaria |
---|---|
Potenza assorbita | 28 mW (senza segnale) |
Collegamento | Connessione a molla |
---|---|
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 2,5 mm² |
Sezione trasversale conduttore AWG min. | 24 |
Sezione trasversale conduttore AWG max. | 12 |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Lunghezza di spelatura | 8 mm |
Numero di canali | 1 |
---|---|
Errore di trasmissione | < 0,1 % (del fondo scala) |
< 0,2 % (senza compensazione) | |
Coefficiente termico massimo | 0,01 %/K |
Coefficiente termico tipico | 0,005 %/K |
Frequenza limite (3 dB) | ca. 30 Hz |
Zero | ± 2 % |
Zero / Span | ± 2 % |
Tempo di risposta (10-90%) | ca. 16 ms |
Isolamento galvanico | Isolamento base a norma EN 61010 |
Categoria di sovratensione | II |
Grado d'inquinamento | 2 |
Tensione di isolamento nominale | 50 V AC/DC |
Tensione di prova ingresso/uscita | 1,5 kV (50 Hz, 1 min) |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
Emissione disturbi | EN 61000-6-4 |
Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
Colore | verde |
Materiale custodia | PBT |
Posizione d'installazione | a scelta |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA / Canada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T5 | |
Class I, Zone 2, Group IIC | |
Certificato per la navigazione | DNV GL 14085-15HH |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Denominazione | Campi elettromagnetici ad alta frequenza |
---|---|
Norme/Disposizioni | EN 61000-4-3 |
Difformità tipica dal valore finale del campo di misura | 0,5 % |
Denominazione | Disturbi transitori rapidi (Burst) |
Norme/Disposizioni | EN 61000-4-4 |
Difformità tipica dal valore finale del campo di misura | 2 % |
Denominazione | Interferenze |
Norme/Disposizioni | EN 61000-4-6 |
Difformità tipica dal valore finale del campo di misura | 0,5 % |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
---|---|
Emissione disturbi | EN 61000-6-4 |
Norme/Disposizioni | EN 61000-4-2 |
Denominazione | Campi elettromagnetici ad alta frequenza |
Norme/Disposizioni | EN 61000-4-3 |
EN 61000-4-4 | |
Osservazioni | Criterio B |
Norme/Disposizioni | EN 61000-4-5 |
Denominazione | Interferenze |
Norme/Disposizioni | EN 61000-4-6 |
Isolamento galvanico | Isolamento base a norma EN 61010 |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA / Canada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T5 | |
Class I, Zone 2, Group IIC | |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2902830-MINI MCR-SL-UI-I-LP-SP-NC | 117 Kbytes |
