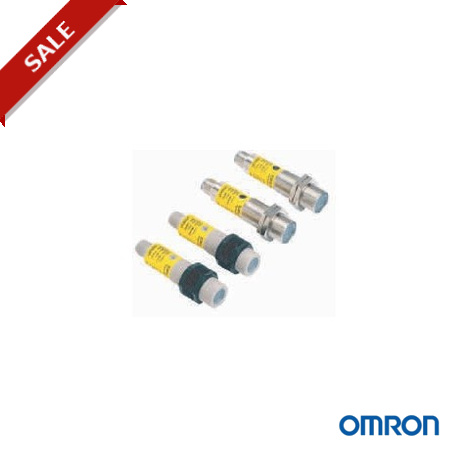

E3FS-10B4-P1 156981 OMRON Security Products, di plastica cc Classe II cilindrica 4h 10m PNP

E3FS Sensori di sicurezza
Sensore di sicurezza monoraggio compatto
E3FS è una barriera di sicurezza monoraggio di tipo 2 in formato M18 con distanza di rilevamento che può raggiungere 10 m. La custodia di plastica o metallo, il cavo e il connettore M12 offrono la massima flessibilità applicativa grazie a un modulo
di controllo F3SP-U3P o F3SP-U5P.
• Distanza di rilevamento fino a 10 m
• LED per facilitare l'allineamento e la diagnosi
• Cavo e connettore M12
• Corpo in plastica e metallo
• Sensore di categoria 2 e conforme a EN 61496-1
Modelli disponibili
Sensore di sicurezza monoraggio (Tipo 2) Unità di controllo per barriere di sicurezza monoraggio
Materiale della
Distanza di
Modello
Sensori Contatti uscita Larghezza Modello
custodia
funzionamento
1… 2
2 NA 2,5 A 22.5 mm F3SP-U3P-TGR
Plastica 0 … 10 m Tipo di cavo E3FS-10B4
Connettore E3FS-10B4-P1
Ottone nichelato Tipo di cavo E3FS-10B4-M Connettore E3FS-10B4-M1-M
Barriere di sicurezza monoraggio
Fino a 4
Barriere di sicurezza monoraggio
45 mm F3SP-U5P-TGR
Caratteristiche
Sensori
Metodo di rilevamento A sbarramento
Controllore F3SP-U3P-TGR, F3SP-U5P-TGR
Tensione di alimentazione (Vs) 24 Vc.c. ± 10% (ondulazione residua p-p 10% max.)
Angolo di apertura effettivo (EAA) ±5° (a 3 m)
Assorbimento Emettitore: 50 mA max.
Ricevitore: 25 mA max.
Distanza di rilevamento 10 m
Oggetto standard rilevabile Oggetto opaco: diametro minimo 11 mm
Tempo di risposta 2,0 ms (solo E3FS)
Uscita di controllo Uscita a transistor PNP, corrente di carico: 100 mA max.
Ingresso di verifica (emettitore) 21,5 … 24 Vc.c.: Emettitore OFF (corrente erogata: 3 mA max.) Aperto o 0 … 2,5 V: Emettitore ON (corrente residua: 0,1 mA max.)
Intensità della luce ambientale Lampada a incandescenza: 3.000 lx max. (intensità della luce sulla superficie del ricevitore) Luce solare: 10.000 lx max. (intensità della luce sulla superficie del ricevitore)
Temperatura ambiente Funzionamento: –20°C … 55°C, stoccaggio: –30… 70°C (senza formazione di ghiaccio o condensa)
Grado di protezione IP67 (IEC 60529)
Sorgente luminosa LED infrarosso
Protezione Protezione da cortocircuiti delle uscite, protezione da polarità inversa
Controllori
Descrizione F3SP-U3P F3SP-U5P
Numero di barriere Fino a 2 barriere di sicurezza monoraggio Fino a 4 barriere di sicurezza monoraggio
Larghezza 22,5 mm 45 mm Ingresso muting 2 ingressi 4 ingressi Funzione relativa alla sicurezza Funzione di override
Collegamento lampada di muting
Sistema di interblocco (ripristino automatico e manuale)
Tensione di alimentazione 24 Vc.c. ±10%
Assorbimento 420 mA max.
Contatti uscita 2 NA a 2,5 A (protezione mediante fusibile), 115 Vc.a. max. 2 NA a 2,5 A (protezione mediante fusibile), 250 Vc.a. max.
Indicatori 6 LED per stato e diagnostica
Grado di protezione IP20 (IEC 60529)
Terminali 16 terminali a vite,
morsetti estraibili con 4 pin
Tempo di risposta  30 ms
Temperatura ambiente Funzionamento: –10… +55°C
Custodia Plastica, montaggio su guida DIN
32 terminali a vite,
morsetti estraibili con 4 pin
