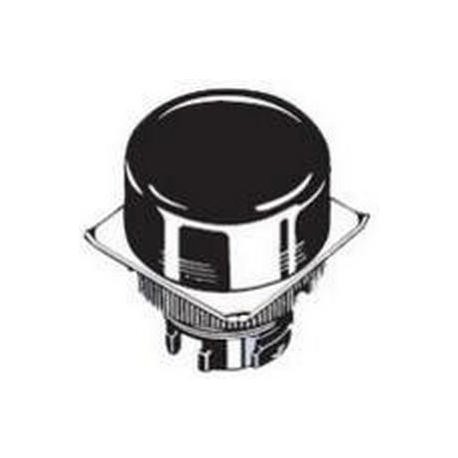

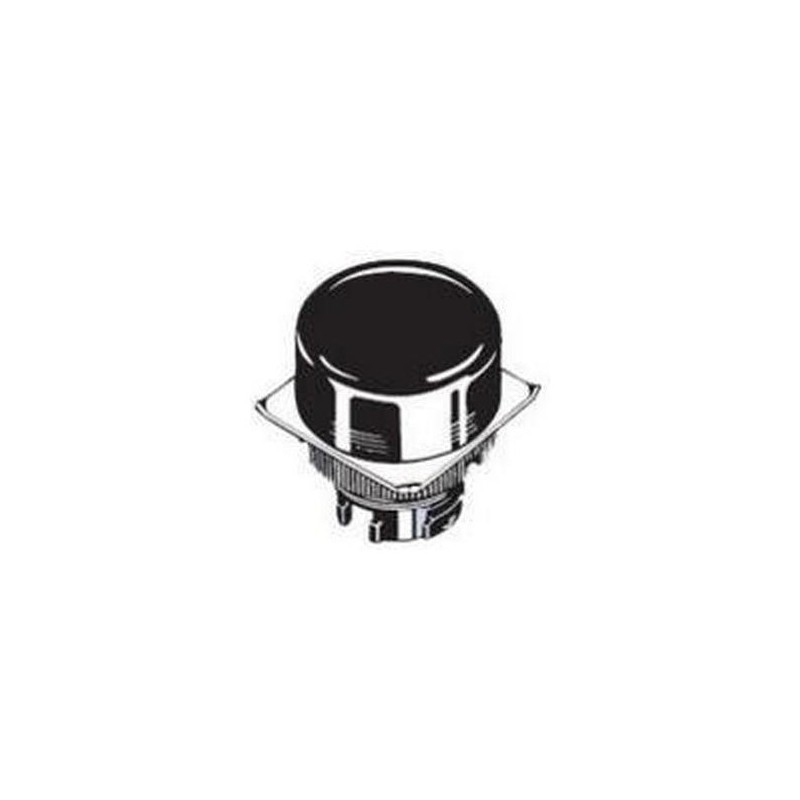

M22-FG M22 2002M 116086 OMRON Indicatore rotondo di risciacquo verde

M22 Indicatori
Indicatore da 22 mm con montaggio a dado, ad elevata visibilità, pulsanti illuminati
La serie di indicatori M22 è disponibile nelle versioni rotonde con foro di montaggio da 22 o 25 mm di diametro. È di facile montaggio e anche la rimozione dello zoccolo portalampada è altrettanto semplice. Il meccanismo di protezione delle dita presente sulla lampada viene fornito come funzione standard. Gli indicatori M22 possono
essere dotati di LED o lampada a incandescenza.
• Disponibili in 5 colori
• LED superluminosi su tutte le versioni
• Portalampade con o senza trasformatori
• Approvato UL e cUL
Modelli disponibili
Visualizzazione
Tipo IP 65 (resistente agli oli)
Colore del display Modello
Rotondo/piatto Rosso M22-FR
Sorgente luminosa
c.a./c.c. Sorgente luminosa a LED
Tensione di funzionamento
6 V 12 V 24 V 24 V ad alta luminosità
Verde M22-FG Giallo M22-FY Bianco M22-FW Blu M22-FA
Quadrato/sporgente Rosso M22-CR Verde M22-CG Giallo M22-CY Bianco M22-CW Blu M22-CA
Gruppo portalampade
Modello
Circuiti di riduzione della tensione
c.a. Rosso A22-6DR – – – Verde A22-6DG – – – Giallo A22-6DY – – – Blu A22-6DA – – –
c.c. Rosso A22-6AR – – – Verde A22-6AG – – – Giallo A22-6AY – – – Blu A22-6AA – – –
c.a. e c.c. Rosso – A22-12AR A22-24AR A22-24ASR Verde – A22-12AG A22-24AG A22-24ASG Giallo – A22-12AY A22-24AY A22-24ASY Blu – A22-12AA A22-24AA A22-24ASA
Senza riduttore di tensione Con riduttore di tensione (220 Vc.a.)
M22-00 M22-00-T2
Lampada ad incandescenza
6 Vc.a./Vc.c. 12 Vc.a./Vc.c. 24 Vc.a./Vc.c. 100 Vc.a./Vc.c.
A22-5 A22-12 A22-24 A22-H1
Accessori
M22 utilizza gli stessi accessori di A22. Per ulteriori informazioni, vedere la sezione dedicata ad A22.
Caratteristiche
Organizzazione riconosciuta Norma Numero file
UL, cUL UL508 E41515
LED
Tensione nominale Corrente nominale Tensione di funzionamento
6 Vc.c. 60 mA (20 mA) 6 Vc.c. ±5%
6 Vc.a. 60 mA (20 mA) 6 Vc.a. ±5%
12 Vc.a./Vc.c. 30 mA (10 mA) 12 Vc.a./Vc.c. ±5%
24 Vc.a./Vc.c. 15 mA (10 mA) 24 Vc.a./Vc.c. ±5%
Lampada ad incandescenza
Tensione nominale Corrente nominale Tensione di funzionamento
6 Vc.a./Vc.c. 200 mA 5 V
14 Vc.a./Vc.c. 80 mA 12 V
28 Vc.a./Vc.c. 40 mA 24 V
130 Vc.a./Vc.c. 20 mA 100 V
Spia a LED ad alta luminosità
Tensione nominale Corrente nominale Tensione di funzionamento
24 Vc.a./Vc.c. 15 mA 24 Vc.a./Vc.c. ±5%
Illuminazione a tensione ridotta
Tensione nominale Corrente nominale Tensione di funzionamento
110 Vc.a. 95… 115 Vc.a. Sorgente luminosa a LED (A22-24_)
220 Vc.a. 190… 230 Vc.a.
Temperatura ambiente Funzionamento: –20… 55°C. Stoccaggio: –40… +70°C
Grado di protezione IP 65
Protezione da scosse elettriche Classe II
PTI (caratteristiche di tracciabilità) 175
Grado di contaminazione 3 (IEC947-5-1)
Dimensioni in mm (H x L x P) Pulsante: Diametro 29,7 × 16P, commutatore: 34H × 34L × 54,7P
