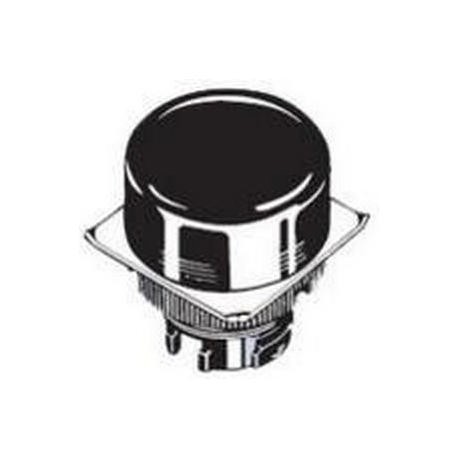

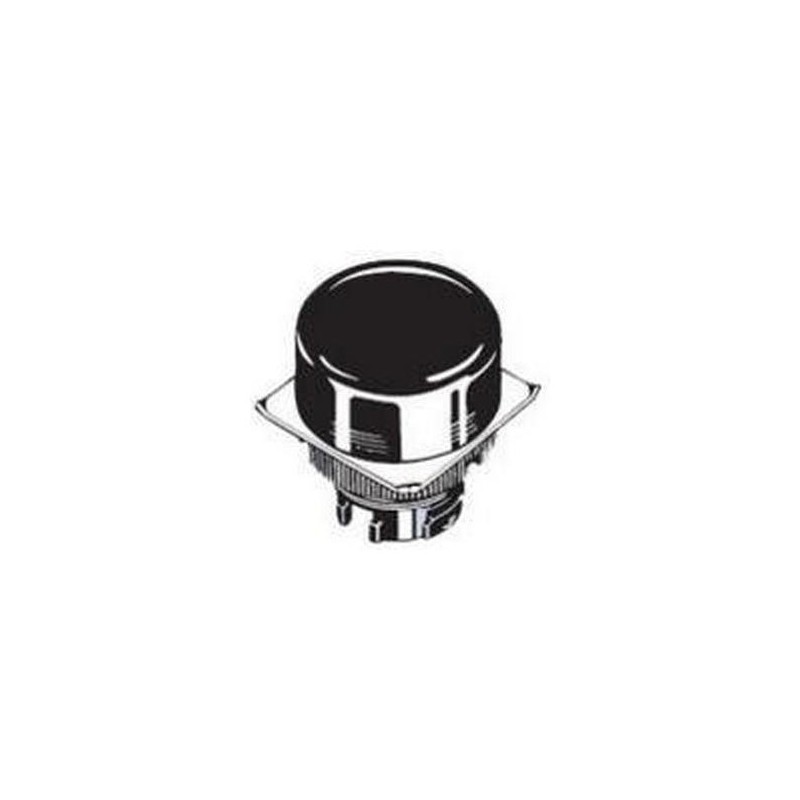

M22-FG M22 2002M M22FG OMRON Indicateur round flush vert

M22 Indicateurs
Indicateur à montage sur écrou, de 22 mm, de grande visibilité avec boutons lumineux
La série M22 d'indicateurs existe en version ronde de 22 ou 25 mm. Ils peuvent aussi être facilement montés et retirés du socle. Le mécanisme de protection des doigts sur la lampe est fourni en standard. Les indicateurs M22 peuvent être équipés d'une LED ou d'une lampe à incandescence.
• Disponible en 5 couleurs
• LED super brillantes pour toutes les versions
• Douilles de lampes avec ou sans transformateurs
• Homologations UL et cUL
Références
Affichage
Présentation IP65 étanche à l'huile
Couleur d'affichage Référence
Rond / plat Rouge M22-FR Vert M22-FG Jaune M22-FY Blanc M22-FW Bleu M22-FA
Carré/saillant Rouge M22-CR Vert M22-CG Jaune M22-CY Blanc M22-CW Bleu M22-CA
Socle
Référence
Circuits de réduction de tension
Sans réducteur de tension Avec réducteur de tension (220 Vc.a.)
M22-00 M22-00-T2
Lampe
c.a./c.c. LED Tension de fermeture
6V 12 V 24 V 24 V
superlumineux
c.a. Rouge A22-6DR – – – Vert A22-6DG – – – Jaune A22-6DY – – – Bleu A22-6DA – – –
c.c. Rouge A22-6AR – – – Vert A22-6AG – – – Jaune A22-6AY – – – Bleu A22-6AA – – –
c.a. et c.c. Rouge – A22-12AR A22-24AR A22-24ASR Vert – A22-12AG A22-24AG A22-24ASG Jaune – A22-12AY A22-24AY A22-24ASY Bleu – A22-12AA A22-24AA A22-24ASA
Lampe à incandescence 6 Vc.a. / Vc.c. 12 Vc.a. / Vc.c. 24 Vc.a. / Vc.c. 100 Vc.a. / Vc.c.
A22-5 A22-12 A22-24 A22-H1
Accessoires
Le modèle M22 utilise les mêmes accessoires que le A22. Référez-vous à la section correspondante relative au modèle A22.
Caractéristiques
Agence reconnue Normes Numéro de fichier
UL, cUL UL508 E41515
Lampe LED
Tension nominale Courant nominal Tension de fermeture
6 Vc.c. 60 mA (20 mA) 6 Vc.c. ±5 %
6 Vc.a. 60 mA (20 mA) 6 Vc.a. ±5 %
12 Vc.a. / Vc.c. 30 mA (10 mA) 12 Vc.a. / Vc.c. ±5 %
24 Vc.a. / Vc.c. 15 mA (10 mA) 24 Vc.a. / Vc.c. ±5 %
Lampe à incandescence
Tension nominale Courant nominal Tension de fermeture
6 Vc.a. / Vc.c. 200 mA 5 V
14 Vc.a. / Vc.c. 80 mA 12 V
28 Vc.a. / Vc.c. 40 mA 24 V
130 Vc.a. / Vc.c. 20 mA 100 V
LED super brillante
Tension nominale Courant nominal Tension de fermeture
24 Vc.a. / Vc.c. 15 mA 24 Vc.a. / Vc.c. ±5 %
Eclairage à tension réduite
Tension nominale Courant nominal Tension de fermeture
110 Vc.a. 95 à 115 Vc.a. Lampe LED (A22-24_)
220 Vc.a. 190 à 230 Vc.a.
Température ambiante En fonctionnement : –20 à 55 °C, stockage : –40 à 70 °C
Classe de protection IP65
Catégorie de surtension Classe II
PTI (résistance au courant de fuite) 175
Degré de contamination 3 (CEI947-5-1)
Taille en mm (HxLxP) Bouton : 29,7 de dia. × 16 P, commutateur : 34 H × 34 L × 54,7 P
