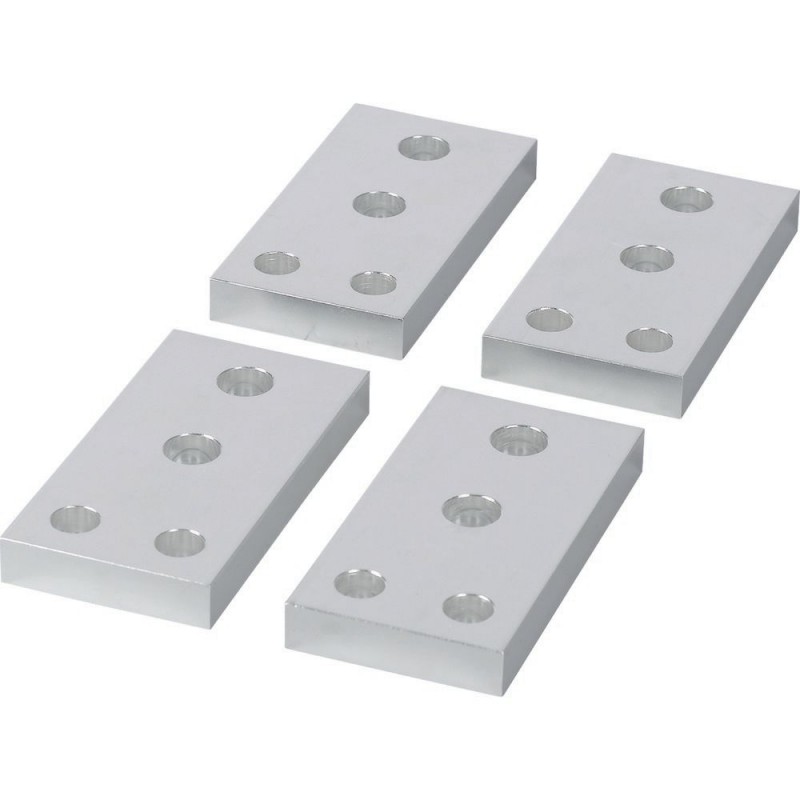

NZM4-4-XKM2S-1250 284472 EATON ELECTRIC Piastra di collegamento, 2 foro, verticale, 4p, 1250A
NZM4-4-XKM2S-1250
284472
EATON-MOELLER
Piastra di collegamento, 2 foro, verticale, 4p, 1250A
Prolunga di Connessione, 2 Interruttore Laterale, Verticale, 4P, 1250A
apparecchi elettrici a bassa tensione > connettore di fase
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Piastra di collegamento, 2 foro, verticale, 4p, 1250A
L'accessorio opzionale per gli interruttori automatici di potenza P3 della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 4 o 4 poli. Isolamento mediante la copertura NZM4(‐4)‐XKSA o il separatore di fase NZM4(‐4)‐XKP. Utilizzabile per: NZM4, N4-4
Programma di fornitura
accessori
Piastra di collegamento
Descrizione
2 foro
Numero di conduttori
a 4 poli
Corrente nominale [In]
≦ 1250 A
utilizzo con
NZM4-4, N4-4
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Capicorda Cu
Sezioni di collegamentoflessibile
2 x 95 - 300 mm2
AWG/kcmil
2 x 000 - 500 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
(2 x) 10 x 40 x 1,0
(2 x) 10 x 50 x 1,0 mm2
(2 x) 10 x 50 x 1,0 mm2
Sbarra in rame larghezza x profondità [Ampiezza]
(2 x) 40 x 10
(2 x) 50 x 10 mm
(2 x) 50 x 10 mm
Note
Il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli.
Isolamento necessario attraverso copertura protettiva NZM4(4)-XKSA o separatore di fase NZM4(-4)-XKP.
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / estensione connessione fase (EC002019)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Connection vane/phase spreader ([email protected] [ACN990012])
adatto per numero di poli
4
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZM4-4-XKM2S-1250 284472 IT_284472.pdf | 199 Kbytes |
 |
