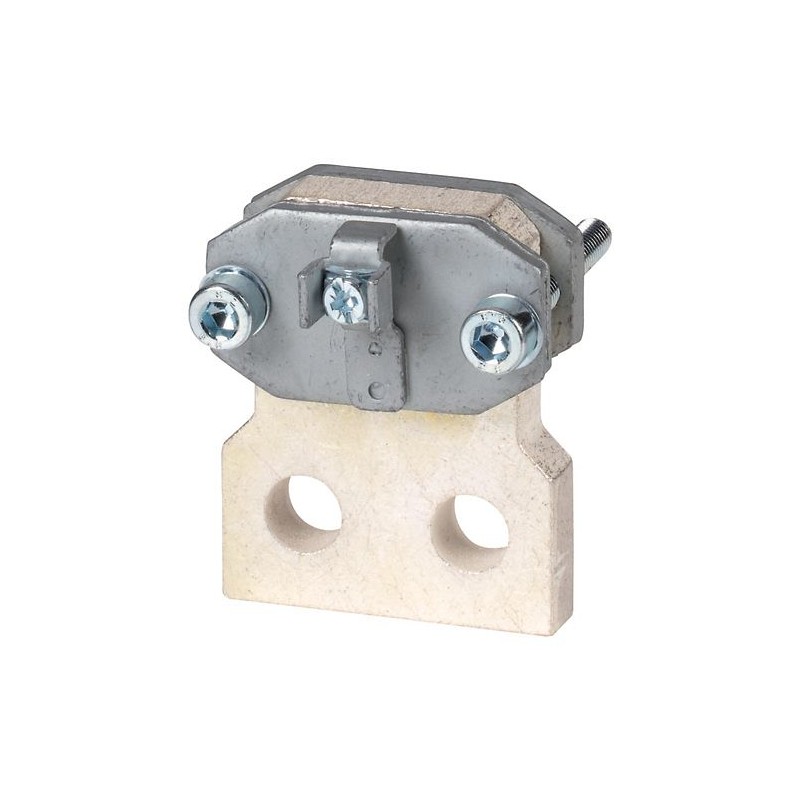

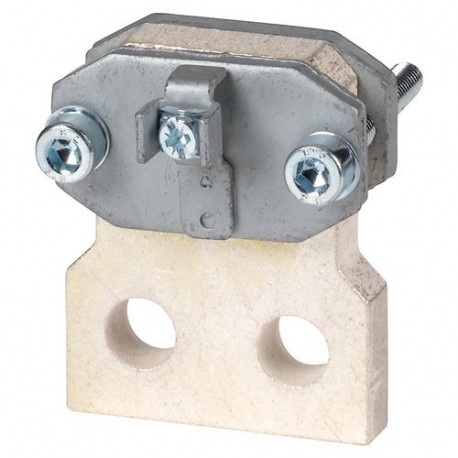

NZM4-4-XKB 266831 EATON ELECTRIC Morsetto piatto, 4p, grandezza 4
NZM4-4-XKB
266831
EATON-MOELLER
Morsetto piatto, 4p, grandezza 4
apparecchi elettrici a bassa tensione > set di cablaggio per breaker
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Morsetto piatto, 4p, grandezza 4
L'accessorio opzionale per gli interruttori automatici di potenza P3 della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 4 o 4 poli. Per interruttori con collegamento a vite. Isolamento mediante la copertura NZM4(‐4)‐XKSA o il separatore di fase NZM4(‐4)‐XKP. per il montaggio dell'interruttore su una piastra di montaggio conduttiva, è necessario l'impiego della copertura NZM4(‐1)‐XKSA. Di serie con collegamento circuiti ausiliari per 0x75,2-5.2mm² o 0x 75,1-5.4mm² conduttori in rame. Utilizzabile per: NZM4, N4-4
Programma di fornitura
Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
a 4 poli
Grandezza
NZM4
accessori
Tecnica di collegamento
accessori
morsetti
Corrente nominale [In]
≦ 1100 A
utilizzo con
NZM4-4, N4-4
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
min. 6 x 16 x 0,8
max.(2 x) 10 x 32 x 1,0 mm2
max.(2 x) 10 x 32 x 1,0 mm2
Note
Il codice comprende parti per un lato interruttore in alto o in basso per interruttori a 3 o 4 poli.
Per interruttori con collegamento a vite.
Isolamento necessario attraverso copertura protettiva NZM4(-4)-XKSA o separatore di fase NZM4(-4)-XKP.
Con interruttore fissato su piastra metallica, è necessario l'utilizzo della calotta NZM4(-4)-XKSA.
Di serie con collegamento circuiti ausiliari per 1 x 0,75 - 2,5 mm2o 2x 0,75 - 1,5 mm2conduttori in rame.
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Low-voltage industrial components (EG000017) / Set di cablaggio per breaker (EC002050)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss13-27-37-04-24 [ACN957016])
Adatto per numero di poli
4
Tipologia
Altro
