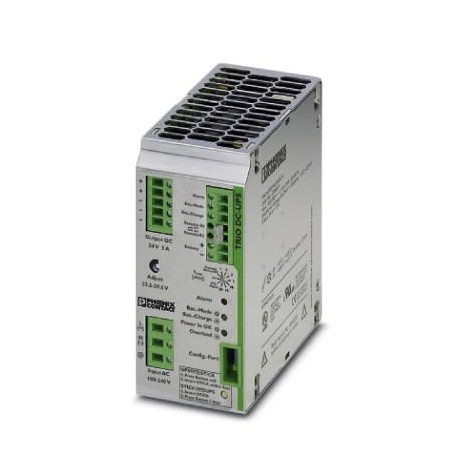

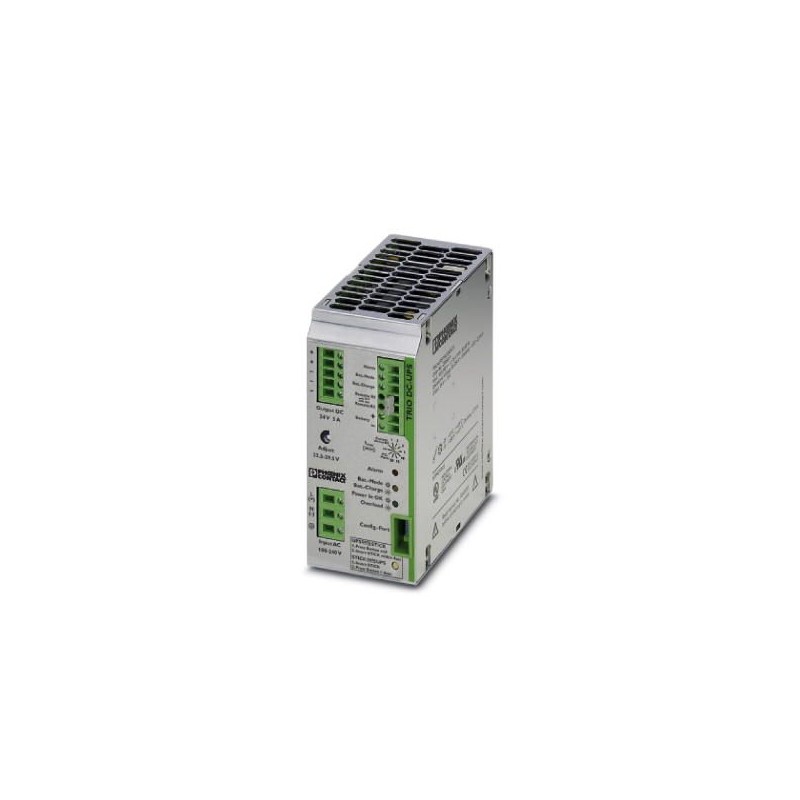

TRIO-UPS/1AC/24DC/ 5 2866611 PHOENIX CONTACT Alimentation secourue
TRIO-UPS/1AC/24DC/ 5
2866611
PHOENIX_CONTACT
Alimentation secourue
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2866611 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 300 (C-4-2017) |
| GTIN | 4046356311809 |
| Poids par pièce (hors emballage) | 1,147 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (derating à partir de 55 °C : 2,5%/K) |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de tension d'entrée AC | 85 V AC ... 264 V AC (Derating <90 V AC : 2,5 % V) |
| Plage de tension d'entrée DC | 100 V DC ... 350 V DC (UL508 : 100 ... 250 V) |
| Durée de sauvegarde | réglable : 0,5 min; 1 min; 2 min; 3 min; 5 min; 10 min; 15 min; 20 min; Mode PC |
| Courant absorbé | 1,1 A (max. 230 V AC) |
| 1,8 A (max. 120 V AC) | |
| Limitation de courant démarrage/I²t | < 1,3 A2s |
| Protection contre microcoupures | voir diagramme |
| Temps d'enclenchement typique | 150 ms (230 V AC) |
| 200 ms (120 V AC) | |
| Facteur de puissance (cos phi) | env. 0,5 |
| Circuit de protection | Protection contre les transitoires Varistance |
| Fusible d'entrée, monté | 6,3 A (temporisé, intérieur) |
Données de sortie
| Tension de sortie nominale | 24 V DC |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 22,5 V DC ... 29,5 V DC (Fonctionnement en réseau, en mode sauvegarde dépend de la tension de la batterie 27,9 V DC ... 19,2 V DC) |
| Courant nominal de sortie (IN) | 5 A (-25 °C ... 55 °C) |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Limitation du courant de sortie | max. 6 A (Fonctionnement en réseau) |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| Rendement | > 88 % (230 V AC, fonctionnement en réseau) |
| > 86 % (120 V AC, fonctionnement en réseau) | |
| > 86 % (Mode batterie) | |
| Ondulation résiduelle | < 10 mVCC |
| Pointes de commutation charge nominale | < 25 mVCC |
| Montage en parallèle autorisé | oui, 2 |
| Protection contre les surtensions internes | < 35 V DC |
| Résistance à l'alimentation de retour | 35 V DC |
Généralités
| Technologie IQ | non |
|---|---|
| Poids net | 1,1 kg |
| Support d'enregistrement | externe, accus 1,3 Ah / 3,4 Ah / 7,2 Ah / 12 Ah |
| Mode de fonctionnement | |
| Tension d'isolement entrée/sortie | 4 kV (homologation du type) |
| 2 kV (Contrôle individuel) | |
| Classe de protection | I |
| MTBF (IEC 61709, SN 29500) | |
| > 596000 h (40 °C) | |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement signalisation
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Filetage vis | M3 |
Charge
| Caractéristique de charge | Caractéristique I/U |
|---|---|
| Contrôle de présence de batterie / intervalle de temps | 60 s |
| Courant de charge | 0,2 A ... 1,5 A (préréglé sur 1,0 A) |
| Tension en fin de charge | 25 V DC ... 30 V DC (préréglé sur 27,6 V DC) |
| Compensation de température | 0 mV/K ... 200 mV/K (préréglée 42 mV/K) |
| Contrôle qualité de la batterie | 4 h ... 200 h (préréglé sur 12 h) |
| Protection contre la décharge totale | 18 V DC ... 21 V DC (préréglé sur 19,2 V DC) |
| Seuil d'alarme | 18 V DC ... 30 V DC (préréglé sur 20,4 V DC) |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 6 kV |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 2 GHz |
| Intensité de champ | 10 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 10 kHz ... 80 MHz |
| Tension | 10 V |
| Normes/Prescriptions | EN 61000-4-11 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologation construction navale | DNV GL (EMC B) |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Applications ferroviaires | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
