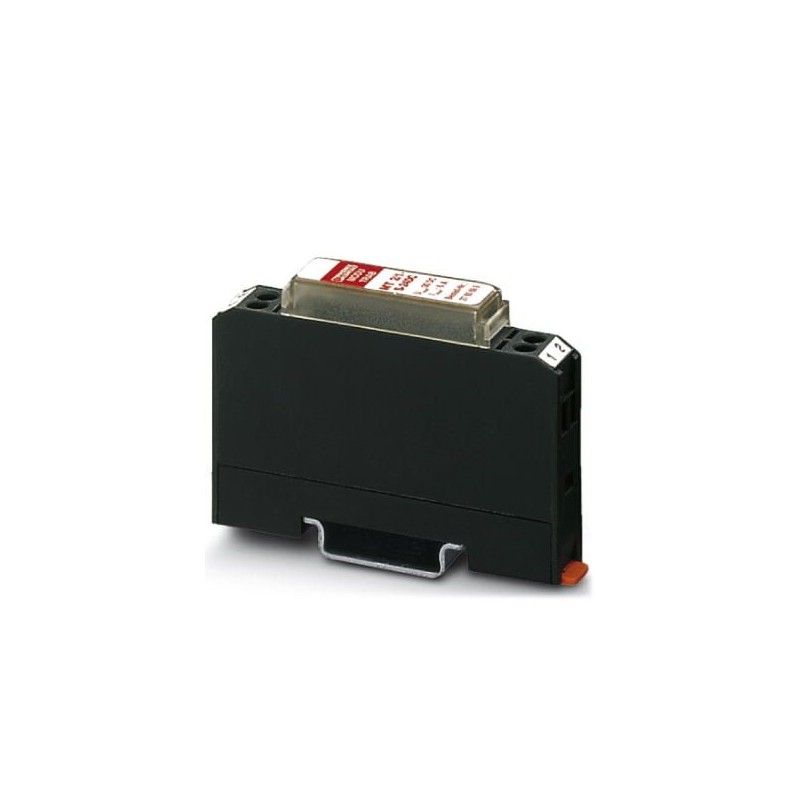

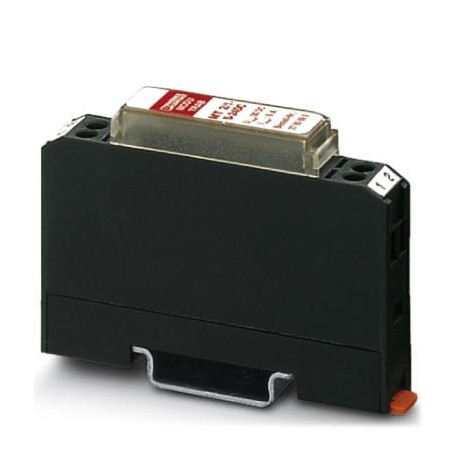

MT-2/1-S- 24DC 2765699 PHOENIX CONTACT Dispositif de protection antisurtension
MT-2/1-S- 24DC
2765699
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2765699 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 109 (TT-2009) |
| GTIN | 4017918066543 |
| Poids par pièce (hors emballage) | 0,031 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | PA |
|---|---|
| Classe d'inflammabilité selon UL 94 | V-0 |
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| Type de montage | Profilé : 35 mm |
| Type | Module pour profilés monobloc |
| Nombre de pôles | 2 |
| Sens de l'action | Line-Line |
Circuit de protection
| Classe d'essai CEI | C1 |
|---|---|
| C2 | |
| C3 | |
| Tension nominale UN | 24 V DC |
| Tension permanente maximale UC | 30 V DC |
| 21 V AC | |
| Courant de référence | 6 A |
| Courant utile de service ICpour UC | ≤ 10 µA |
| Courant nominal de décharge In(8/20) µs (fil-fil) | 1,5 kA |
| Courant de décharge global Itotal(8/20) µs | 1,5 kA |
| Courant de décharge Imax(8/20) µs maximal (fil-fil) | 1,5 kA |
| Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 185 A |
| Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 55 V |
| Tension résiduelle pour In(fil-fil) | ≤ 95 V |
| Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
| Perte d'insertion aE, asym. | |
| Capacité (fil-fil) | typ. 7 nF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-fil) | C1 - 1 kV/500 A |
| C2 - 2 kV / 1 kA | |
| C3 - 100 A |
Caractéristiques de raccordement
| Type de raccordement | Blocs de jonction à vis |
|---|---|
| Type de raccordement IN | Blocs de jonction à vis |
| Type de raccordement OUT | Blocs de jonction à vis |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Longueur à dénuder | 8 mm |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2765699-MT-2/1-S- 24DC | 135 Kbytes |
|
