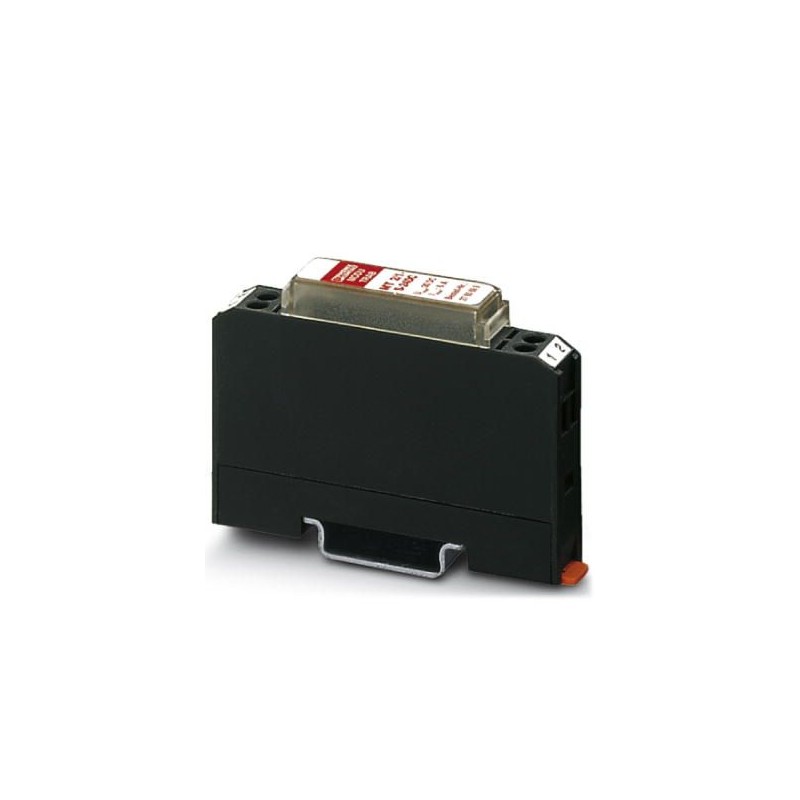

MT-2/1-S- 24DC 2765699 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
MT-2/1-S- 24DC
2765699
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Modulo per montaggio su guida con protezione contro le sovratensioni, montaggio NS 35/7.5. Tensione nominale: 24 V DC, larghezza della custodia: 12,5 mm
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2765699 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2251 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 109 (TT_2009) |
| GTIN | 4017918066543 |
| Peso per pezzo (confezione esclusa) | 31,450 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Generalità
| Materiale custodia | PA |
|---|---|
| Classe di combustibilità a norma UL 94 | V-0 |
| Colore | nero |
| Norme per distanze in aria e superficiali | VDE 0110-1 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Modulo guida monolitico |
| N. poli | 2 |
| Direzione di azione | Line-Line |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| Tensione nominale UN | 24 V DC |
| Massima tensione permanente UC | 30 V DC |
| 21 V AC | |
| Corrente di dimensionamento | 6 A |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA |
| Corrente nominale dispersa In(8/20) µs (filo-filo) | 1,5 kA |
| Corrente dispersa Itotal(8/20) µs | 1,5 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-filo) | 1,5 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-filo) | 185 A |
| Limitazione di tensione in uscita a 1KV/µs (filo-filo) stat. | ≤ 55 V |
| Tensione residua con In(conduttore-conduttore) | ≤ 95 V |
| Tempo di eccitazione tA(filo-filo) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | |
| Capacità (filo-filo) | tip. 7 nF |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Resistenza corrente impulsiva (conduttore-conduttore) | C1 - 1 kV/500 A |
| C2 - 2 kV / 1 kA | |
| C3 - 100 A |
Dati di collegamento
| Collegamento | Morsetti a vite |
|---|---|
| Tipo di collegamento IN | Morsetti a vite |
| Tipo di collegamento OUT | Morsetti a vite |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2765699-MT-2/1-S- 24DC | 135 Kbytes |
|
