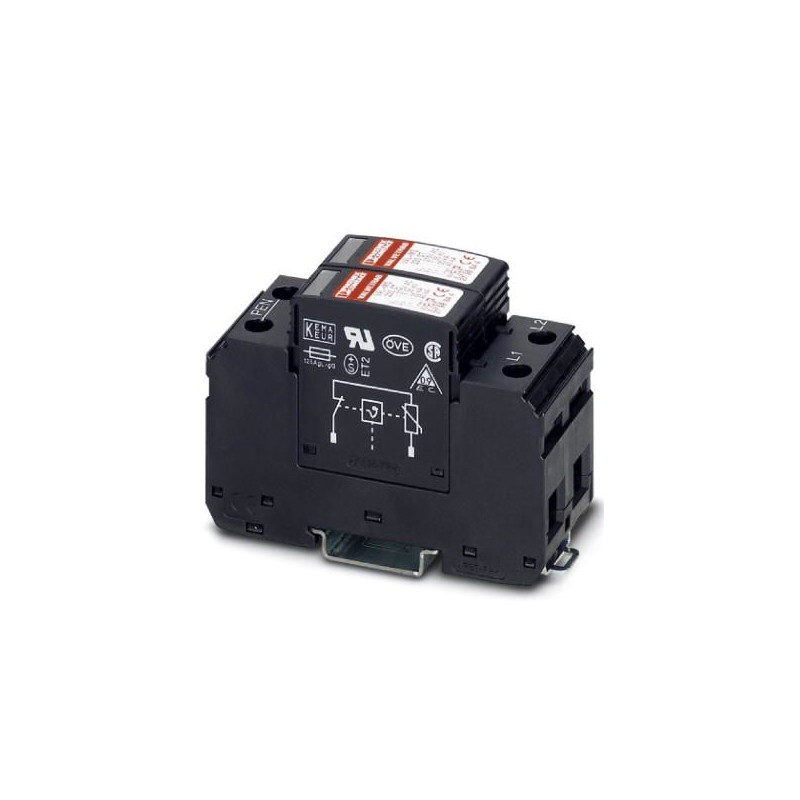

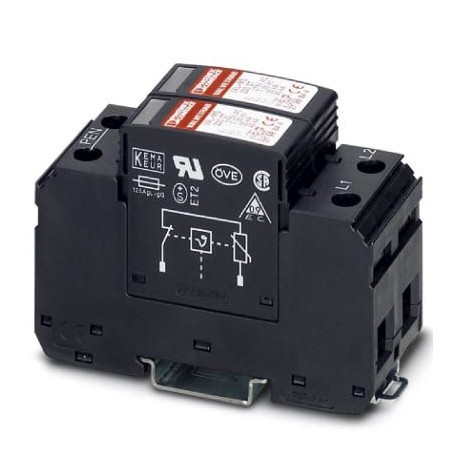

VAL-MS 230/2+0 2800103 PHOENIX CONTACT Parasurtenseur de type 2
VAL-MS 230/2+0
2800103
PHOENIX_CONTACT
Parasurtenseur de type 2
Parafoudre à 2 pôles pour montage sur rail pour circuit 2+0, avec contrôle thermique / dynamique, indication optique de défaut, tension attribuée au parafoudre : 275 V AC.
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement électrotechnique / alimentation électrique
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2800103 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 41 (C-6-2015) |
| GTIN | 4046356498845 |
| Poids par pièce (hors emballage) | 0,250 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Indice de protection | IP20 (uniquement lorsque toutes les bornes sont utilisées) |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 25g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Généralités
| Classe d'essai CEI | II |
|---|---|
| T2 | |
| Types EN | T2 |
| Système d'alimentation CEI | TN-C |
| Circuits de protection | L-PEN |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6 |
| PBT | |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Module pour profilés enfichables en deux parties |
| Message protection antisurtension défectueuse | optique |
Circuit de protection
| Tension nominale UN | 240/415 V AC (TN-C) |
|---|---|
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 275 V AC |
| Courant de charge nominal IL | 80 A |
| Courant résidual IPE | ≤ 0,9 mA |
| Consommation de puissance en veille PC | ≤ 240 mVA |
| Courant nom. de décharge In(8/20)µs | 20 kA |
| Courant de décharge maximal lmax(8/20) µs | 40 kA |
| Courant de court-circuit assigné ISCCR | 25 kA |
| Niveau de protection en tension Up | ≤ 1,35 kV |
| Tension résiduelle Ures | ≤ 1,35 kV (pour In) |
| ≤ 1,1 kV (pour 10 kA) | |
| ≤ 1 kV (à 5 kA) | |
| ≤ 0,9 kV (pour 3 kA) | |
| Réponse au TOV pour UT | 335 V AC (5 s / mode résistance) |
| Temps de réponse tA | ≤ 25 ns |
| Fusible en amont maximum pour câblage simple en V | 80 A (gG) |
| Fusible en amont maximum pour câblage de lignes de dérivation | 125 A (gG) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Filetage vis | M5 |
| Couple de serrage | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Longueur à dénuder | 16 mm |
| Section de conducteur souple | 1,5 mm² ... 25 mm² |
| Section de conducteur rigide | 1,5 mm² ... 35 mm² |
| Section conduct. AWG | 15 ... 2 |
| Type de raccordement | Cosse à fourche |
| Section de conducteur souple | 1,5 mm² ... 16 mm² |
Spécifications UL
| Type SPD | 4CA |
|---|---|
| Tension permanente maximale (MCOV L-L) | 550 V AC |
| Tension maximale permanente (MCOV L-N) | 275 V AC |
| Tension nominale | 230 V AC |
| Circuits de protection | L-L |
| L-N | |
| Système de distribution d'énergie | Split phase |
| Fréquence nominale | 50/60 Hz |
| Tension limite mesurée MLV (L-L) | 2720 V |
| Tension limite mesurée MLV (L-N) | 1910 V |
| Courant nominal de décharge In(L-L) | 20 kA |
| Courant nominal de décharge In(L-N) | 20 kA |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130805eCl@ss 8.027130805eCl@ss 9.027130805
| Caractéristique | Valeur |
|---|---|
| Forme de réseau CC (EF009926) | Non |
| Forme de réseau IT (EF009927) | Non |
| Forme de réseau TN (EF009928) | Non |
| Forme de réseau TN-C (EF009929) | Oui |
| Forme de réseau TN-C-S (EF009933) | Non |
| Forme de réseau TN-S (EF009930) | Non |
| Forme de réseau TT (EF009931) | Non |
| Autre forme de réseau (EF009932) | Non |
| Courant de décharge nominal (8/20) (EF004214) | 20 kA |
| Courant de décharge maximal (8/20) (EF012274) | 40 kA |
| Tension continue la plus élevée CA (EF004198) | 275 V |
| Niveau de protection L-N (EF004236) | 1.35 kV |
| Protection max. contre les surintensités, connexion parallèle (fusible) (EF015962) | 125 A |
| Protection max. contre les surintensités, connexion en série (fusible) (EF015963) | 80 A |
| Résistance aux courts-circuits (Isccr) (EF012627) | 25 kA |
| Fusible auxiliaire intégré (EF008797) | Oui |
| Sans courant de fuite (EF016002) | Non |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Taille (EF002566) | Autre |
| Section de conducteur rigide max. (monofilaire/multifilaire) (EF008827) | 1.5 mm² |
| Section de conducteur flexible max. (fil fin) (EF008828) | 25 mm² |
| Signalisation au niveau de l'appareil (EF004241) | Optique |
| Classe d'essai type 2 (EF004230) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2800103-VAL-MS 230/2+0 | 146 Kbytes |
|
