Conformité aux normes
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27

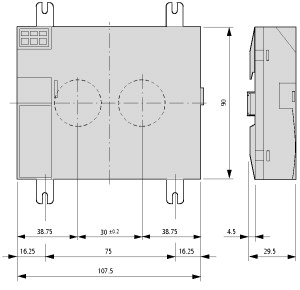

Encombrements (L x H x P)
107.5 x 90 x 30 mm
Facilité de montage et gain de place
Enfichage sur la tige de fixation de l'afficheur ou encliquetage sur profilé chapeau selon IEC/EN 60715, 35 mm de prof. (sans afficheur)
Conducteur à âme massive
0,2⁄4 (AWG 24 - 12) mm2
Conducteur souple avec embout
0,2⁄2,5 (AWG 24 - 12) mm2
Tournevis pour vis à fente
3.5 x 0.6 mm
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations (IEC/EN 60068-2-6)Amplitude constante 0.15 mm
10 - 57 Hz
Vibrations (IEC/EN 60068-2-6)Accélération constante 2 g
57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge au contact
6 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
immunité aux perturbations radioélectroniques
EN 55011 classe B, EN 55022 classe B
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Durée de sauvegarde par piles de l'horloge temps réel
Précision de l'horloge temps réel
±5 s/jour en moy. (±0.5 h⁄année) s/jour
Précision de répétition des relais temporisés
Précision des relais temporisés (par rapport à la valeur indiquée)
± 0.02 %
RésolutionPlage « S »
5 ms
RésolutionPlage « M:S »
1 s
RésolutionPlage « H:M »
1 min
Cycles d'écriture
1010(Cycles de lecture/écriture)
Tension assignée d'emploi [Ue]
100/110/115/120//230/240 AC (+10/-15 %) V
Plage admissible
85…264 V AC
Fréquence
50⁄60 (± 5%) Hz
Courant d'entréesous 115/120 V AC 60 Hz
en moyenne : 90 mA
Courant d'entréesous 230/240 V AC 50 Hz
en moyenne : 60 mA
Puissance dissipéePuissance dissipée sous 24 V DC
17 W
Puissance dissipéesous 115/120 V AC
en moyenne : 11 VA
Puissance dissipéesous 230⁄240 V AC
en moyenne : 15 VA
Participants
max. 8 Nombre
Vitesse de transmission/distance
1000 Kbits/s, 6 m
500 Kbits/s, 25 m
250 Kbits/s, 40 m
125 Kbits/s, 125 m
50 Kbits/s, 300 m
20 Kbits/s, 700 m
10 Kbits/s, 1000 m
Séparation galvaniqueavec l'alimentation
oui
Séparation galvaniquepar rapport aux entrées
oui
Séparation galvaniquepar rapport à l'interface PC, au carte mémoire, au easyNet, à easyLink
oui
Résistance de terminaison de bus (premier et dernier participants)
oui
Raccordement
RJ45, 8 pôles
