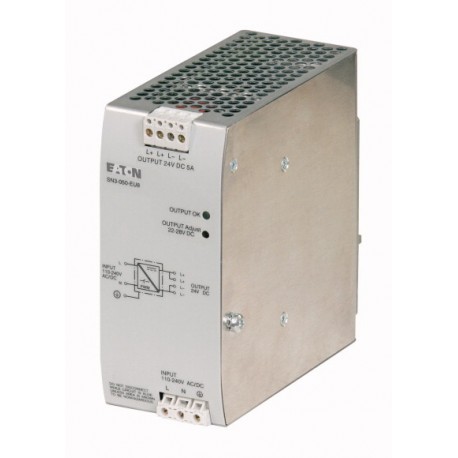

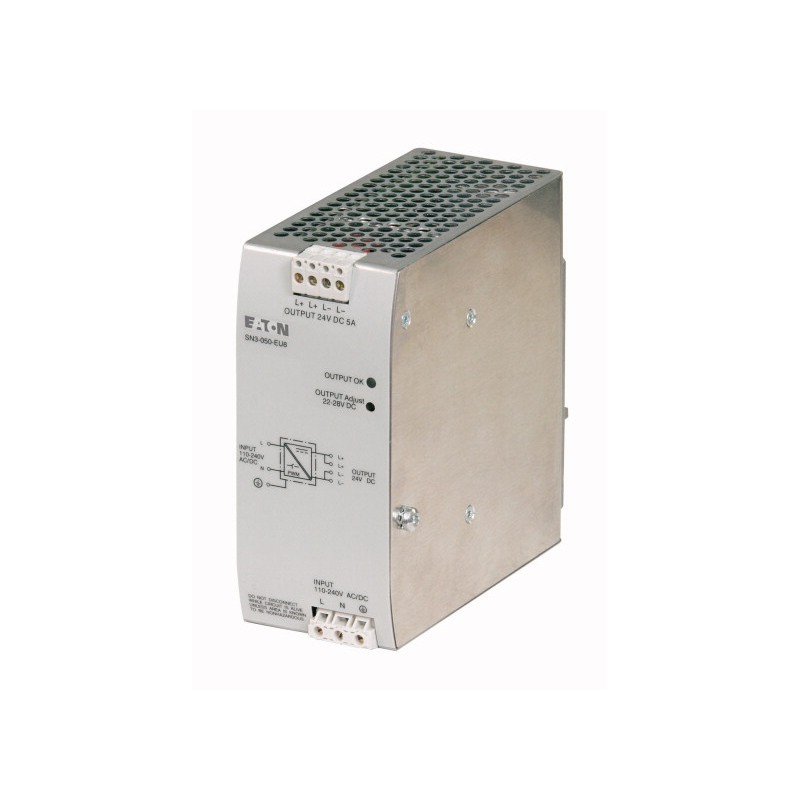

SN3-050-EU8 100643 EATON ELECTRIC Alimentation à découpage, 24-28VDC, réglable, 5A
SN3-050-EU8
100643
EATON-MOELLER
Alimentation à découpage, 24-28VDC, réglable, 5A
Home > EATON - MOELLER
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Gamme de livraison
Gamme | Alimentations à découpage SN3 | ||
Description | Alimentation à découpage primaire, réserve de puissance allant jusqu'à 50 % Possibilité de monter jusqu'à 5 appareils en parallèle pour une augmentation de puissance ou à des fins de redondance | ||
Phases | monophasé | ||
Plage de la tension d'entrée | 85 - 264 V AC 100 - 350 V DC | ||
Remarques | Lorsque U ≧ 264 V DC, utiliser en complément un fusible adapté. | ||
Tension nominale d'entrée | 110 - 240 V DC 110 - 240 V DC | ||
Tension assignée de sortie | 24 V DC (–-1/5 %) | ||
Courant assigné de sortie | A | 5 | |
Plage de réglage de la tension de sortie | 22 - 28 V DC | ||
Puissance nominale de sortie | W | 120 | |
Utilisation pour | easy… MFD… EC4P… XC-CPU… XIOC… PS4… |
Caractéristiques techniques
| Généralités | |||
Conformité aux normes | EN 61204, 2006/95/EC, 2004/108/EC, EN 50178, EN 60950, UL 60950, UL 508, SELV (EN 60950) | ||
Degré de protection | |||
Boîtiers | IP20 | ||
bornes | IP20 | ||
Classe de protection | Selon EN 611140, classe 1 | ||
Facilité de montage et gain de place | Rail DIN (IEC/EN 60715), fixation par encliquetage | ||
Position de montage | horizontale | ||
Puissance dissipée | W | en moy. ≦ 15 | |
Rendement | % | 88 | |
Poids | kg | 0.96 | |
Distance minimale par rapport aux appareils voisins | mm | Montage horizontal : 10 ; montage vertical : 80 | |
| Sections raccordables | |||
| Ne manipuler les bornes de raccordement enfichables qu'à l'état hors tension. | |||
Circuit d'entrée | |||
Conducteur souple avec embout | mm2 | 0.2 … 2.5 (22 … 14 AWG) | |
Cond. souples sans embout | mm2 | 0.2 … 2.5 (22 … 14 AWG) | |
Massif | mm2 | 0.2 … 2.5 (22 … 14 AWG) | |
Circuit de sortie | |||
Conducteur souple avec embout | mm2 | 0.12 … 2.5 (26 … 14 AWG) | |
Souple sans embout | mm2 | 0.12…2.5 (26…14 AWG) | |
Massif | mm2 | 0.12 … 2.5 (26 … 14 AWG) | |
| Caractéristiques environnementales | |||
Température ambiante (fonctionnement) | °C | -25 - +70 | |
Température ambiante (pleine charge) | °C | 0 - +60 (sans déclassement) | |
Température ambiante de stockage | °C | - 40 - + 85 | |
Résistance climatique | Selon IEC 60068-2-3, 93 % à +40 °C, sans condensation | ||
Catégorie de surtension/Degré de pollution | Selon EN 50178; 2 | ||
Classe climatique (IEC) | Selon EN 60721; 3K3 | ||
Tenue aux vibrations (IEC/EN 60068-2-6) | 1 … 57 Hz, amplitude ±0.075 mm ; 57 … 100 Hz, 5 g | ||
Tenue aux chocs (IEC 60068-2-27) | 30 g dans toutes les directions | ||
| Tension d'isolement | |||
Entrées/sorties | 3 kV AC (essai de type), 1.2 kV AC (essai individuel) | ||
Entrée | 1.5 kV AC (essai de type), 1.2 kV AC (essai individuel) | ||
Sortie | 350 V AC (essai individuel) | ||
| Compatibilité électromagnétique (CEM) | |||
Immunité | EN 61000-6-2 | ||
Décharges électrostatiques | Décharge au contact / dans l'air | kV | Selon EN 61000-4-2, niveau 4-8KV/15KV |
Champs rayonnés aux fréquences radioélectriques | Selon EN 61000-4-3, niveau 3-10 V/m | ||
Transitoires rapides en salves | Selon EN 61000-4-4, niveau 4-4 KV | ||
Ondes de choc | Selon EN 61000-4-5, niveau 4-2KV symétrique, niveau 3-3KV asymétrique | ||
HF liées aux câbles | Selon EN 61000-4-6, niveau 3-10 V | ||
Emission | EN 61000-6-3 | ||
Champs électromagnétiques | (0,08…1) / (1,4…2) / (2…2,7) GHz | V/m | Selon EN 55022 classe B |
HF liées aux câbles | Selon EN 55022 classe B | ||
| Circuit d'entrée | |||
Fréquence réseau | |||
Valeur nominale | Hz | 50/60 | |
Plage | Hz | 47 - 63 | |
Courant absorbé | |||
Sous 110 … 240 V AC | A | env. 2.2…1.2 | |
Consommation | W | en moyenne : 135 | |
Limitation du courant d'entrée/i2t (démarrage à froid) | ≦ 23 A/env. 0.9 A2s | ||
Tolérance aux microcoupures | ms | Moy. ≧ 100 | |
Temps d'accélération après application de la tension réseau | ms | Moy. ≧ 100 | |
Protection contre les surtensions transitoires | Varistances | ||
Fusible d'entrée interne (protection de l'appareil, non accessible) | 4 AT | ||
Courant de fuite par rapport au PE | mA | < 3.5 mA | |
| Circuit de sortie | |||
L+, L+, L-, L- | Résistance aux courts-circuits, à la marche à vide et aux surcharges | ||
Puissance nominale de sortie | W | 120 | |
Courant nominal de sortie Tu≦ 60 °C | A | 5 | |
Courant de sortie de crête (réserve de puissance) Tu ≦ 40 °C | A | Moy. ≦ 7.25 | |
Déclassement 60 °C ≦ Tu≦ 70 °C | 2.5 % par degré Kelvin d'élévation de température | ||
Ecart de régulation | |||
Modification de charge 10 à 90 %, statique | Moy. | ±0.05 % | |
Modification de charge 10 à 90 %, dynamique | Moy. | ±3 % | |
Temps de régulation | ms | Moy. 1 | |
Modification de la tension d'entrée ±10 % | Moy. ±0.05 % | ||
Temps de montée 10 … 90 % | ms | Moy. ≦ 30 | |
Ondulation résiduelle et pointes de commutation | 20 MHz moy. < 50 mVss | ||
Possibilité de montage en parallèle | Oui, possibilité de monter jusqu'à 5 appareils en parallèle à des fins de redondance ou pour une augmentation de puissance, asymétrie de courant | ||
Possibilité de montage en série | oui, pour une augmentation de tension (2 max.) | ||
Résistance aux réinjections | Oui, limité à env. 35 V AC | ||
Compensation de puissance réactive (PFG) | oui | ||
Visualisation d'état | OUTPUT OK (entrée OK) : LED verte | ||
Comportement en cas de surcharge | ￫ AWA2727-2318 (www.moeller.net/support) | ||
Comportement en cas de court-circuit | Poursuite du fonctionnement avec limitation de courant | ||
Limitation de courant en cas de court-circuit | A | env. 11 | |
Protection contre les courts-circuits | Protection permanente contre les courts-circuits | ||
Protection contre les surcharges | Protection thermique | ||
Démarrage de charges capacitives | Illimité | ||
| Remarques | |||
| Lorsque U ≧ 264 V DC, utiliser en complément un fusible externe adapté. | |||
Caractéristiques techniques ETIM 5.0(Afficher critères)(Masquer critères)
| (EG000024) / Alimentation réseau SPS (EC000599) | |||
| Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - bloc d’alimentation (ecl@ss8-27-24-22-09 [AKE532010]) | |||
Tension d'entrée AC 50 Hz | V | 85 - 264 | |
Tension d'entrée AC 60 Hz | V | 85 - 264 | |
Tension d'entrée DC | V | 100 - 350 | |
Type de de tension (tension d'entrée) | AC/DC | ||
Valeur maxi. du courant à l'entrée AC 50 Hz | A | 2.2 | |
Valeur maxi. du courant à l'entrée AC 60 Hz | A | 2.2 | |
Valeur maxi. du courant à l'entrée DC | A | 1.35 | |
Type de tension de sortie | DC | ||
Tension de sortie à 50Hz AC | V | 0 - 0 | |
Tension de sortie à 60Hz AC | V | 0 - 0 | |
Tension de sortie à DC | V | 0 - 0 | |
Valeur maxi. du courant de sortie AC 50 Hz | A | 0 | |
Valeur maxi. du courant de sortie AC 60 Hz | A | 0 | |
Valeur maxi. du courant de sortie DC | A | 5 | |
Capacité de redondance | Oui | ||
Approprié pour fonction de sécurité | Oui | ||
Largeur | mm | 130 | |
Hauteur | mm | 130 | |
Profondeur | mm | 57 | |
