GP34960005700 CARLO GAVAZZI Paramètres sélectionnés TYPE DE MODULE Module Maître/Interface série BOÎTIER rai..

Système pour parking Dupline®

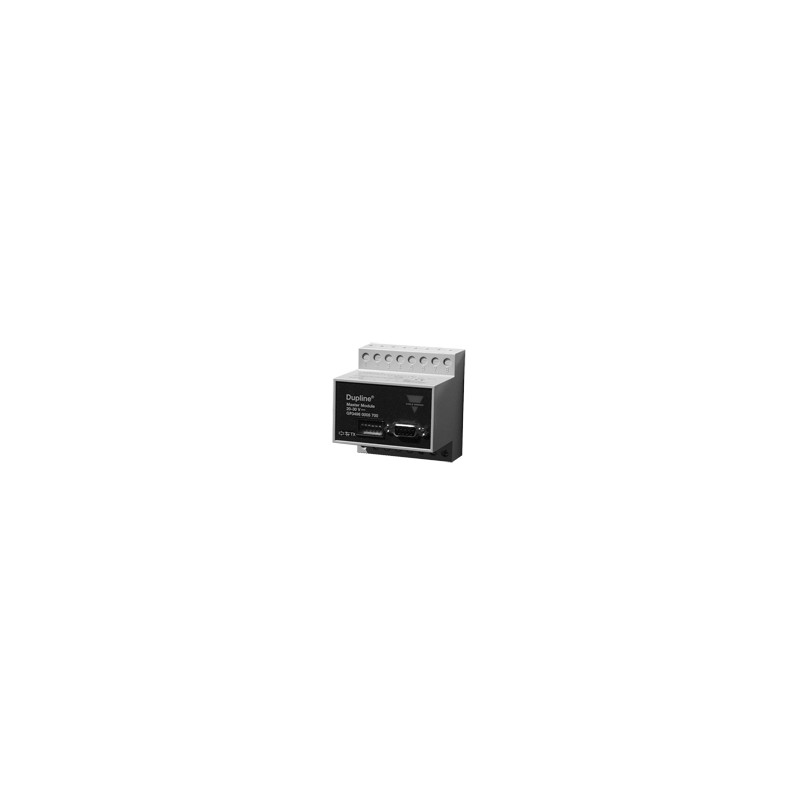

Type GP34960005
• Interface pour Modbus-RTU faisant fonction d’esclave
• Générateur de canaux intégré Dupline®
• Bus Dupline® et alimentation c.c. sur trois fils
• Port RS485 pour créer une interface avec le système de commande
• Liaison multipoints de jusqu’à 16 périphériques sur RS485
• Indications LED pour l’alimentation, le porteur Dupline® et le port de communication TX
• Port de communication à isolation galvanique alimenté par un convertisseur c.c./c.c. interne
• Transmet le signal de synchronisation pour les capteurs de parking
• 512 modules avec Identifiant exclusif peuvent être raccordés au bus Dupline®. Six Chaque module peut gérer 120 capteurs avec adresses exclusives.
• Homologationes cULus
Description du produit
Codification GP34960005700
GP 3496 0005 est conçu comme une solution Plug- and-Play rentable pour la création d’une interface entre des systèmes de com- mande et des E/S Dupline®. Le dispositif comprend quatre fonctions : généra- teur de canaux Dupline®,
synchronisation d’alimen- tation électrique (active un système à trois fils avec ali- mentation), interface RS485 et production d’un signal de synchronisation sur quatre adresses Dupline® spécifiques pour le système pour parking Dupline®.
Type : Dupline®
Boîtier H4
Module combiné Type d’interface Alimentation c.c.
Sélection de modèle
Alimentation Conformité modbus Codification
20-30 V c.c. Modbus-RTU, GP 3496 0005 700
Code fonction 01, 02, 03, 04, 05, 06 et 16
Caractéristiques des entrées/sorties
Caractéristiques générales
Puissance de sortie
Tension de sortie 20-30 V c.c. (pulsé) Courant de sortie < 3,0 A à 50 °C Protection contre les
courts-circuits Fusible à action rapide 4 A Chute de tension de sortie < 1,0 V
Porteur Dupline®
Tension de sortie 8,2 V (pulsé) Courant < 60 mA Protection contre les
courts-circuits Oui
Temps de balayage
128 canaux 132,2 ms
64 canaux 69,8 ms
Port de communication
Standard RS 485
E/S séparées / Mode normal Mode normal
Raccordement SUB-D femelle à neuf pôles
Tension diélectrique
Port de communication
– Dupline® 1 kV c.a. (efficace) Protocole Modbus-RTU Débit en baud 9600
Bits données 8
Bit départ - Bit arrêt 1
Parité Aucune Contrôle de débit Aucun Affectation des broches
RS 485 à deux fils
Ligne données S/R + (B) Broche 3
Ligne données S/R - (A) Broche 8
Masse Broche 5
Délai de mise sous tension 2 s
Indication pour
Port de communication TX LED, rouge Alimentation MARCHE LED, verte Porteur Dupline® LED, jaune
Environnement
Degré de pollution 3 (CEI 60664) Température de fonctionnement -40 à +50 °C Température de stockage -50 à +85 °C
Humidité (sans condensation) 20 à 80 %
Résistance mécanique
Chocs 15 G (11 ms) Vibrations 2 G (6 à 55 Hz)
Dimensions Boîtier H4
Matériau PC/ABS CYCOLOY C 2100
Poids 100 g Homologationes cULus (UL60950) MTBF 65.000 heures
Spécifications susceptibles d’être changées sans préavis (12.06.2013) 1
