S-PT-EX(I)-24DC
2880671
PHOENIX_CONTACT
1

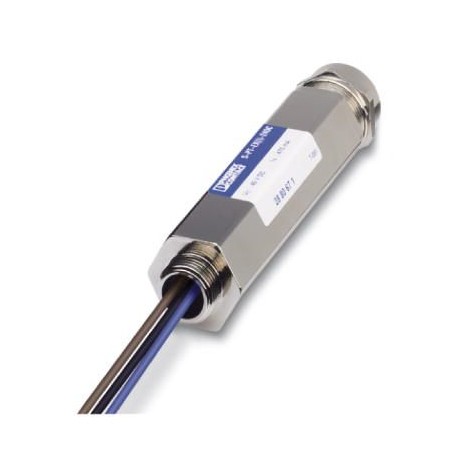

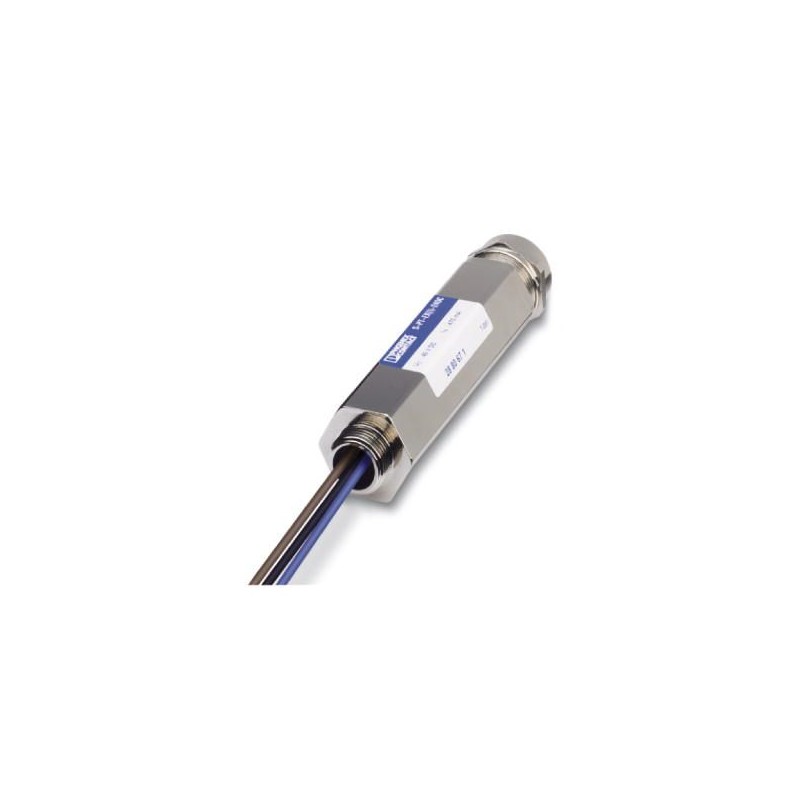

Protección contra sobretens. en módulo enroscable IP67 para sondas de medida en circ. intrínsecamente seguros, montaje directo a través de rosca ext. M20 x 1,5, prensaestopas para línea de señales, circ. de protec. de dos niveles. Apto para HART.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2880671 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CL2231 - |
Página del catálogo | Página 130 (C_4_2017) |
EAN | 4046356049016 |
Peso por unidad (sin incluir el embalaje) | 402,000 g |
Número de tarifa arancelaria | 85363010 |
País de origen | DE (Alemania) |
Temperatura ambiente (servicio) | -40 °C ... 50 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
Índice de protección | IP67 |
Material carcasa | Fundición inyectada de cinc, superficie precobreada y niquelada |
---|---|
Color | plateado |
Normas para líneas de fuga y espacios de aire | IEC 60664-1 |
EN 60079-0 | |
EN 60079-11 | |
Tipo de montaje | atornillado directo |
Construcción | Módulo enroscable |
Número de polos | 3 |
Dirección de actuación | Line-Line & Line-Earth Ground |
Clase de ensayo IEC | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Tensión nominal UN | 24 V DC |
Tensión constante máxima UC | 30 V DC |
21 V AC | |
Corriente asignada | 350 mA (50 °C) |
Corriente activa de servicio ICa UC | ≤ 10 µA |
Corriente de conductor de protección IPE | ≤ 2 µA |
Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 10 kA |
Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 10 kA (por pista) |
Corriente transitoria nominal In(8/20) µs (pantalla-tierra) | 10 kA (opcional) |
Corriente transitoria de impulso Iimp(10/350) µs | 1 kA |
Corriente transitoria Imáx.(8/20) µs máximo (conductor-conductor) | 10 kA |
Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 10 kA (por pista) |
Corriente transitoria Imáx.(8/20) µs máximo (pantalla-tierra) | 10 kA |
Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 30 A |
Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 100 A (por pista) |
Corriente de impulso nominal Ian (10/1000) µs (pantalla-tierra) | 100 A |
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike | ≤ 50 V |
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 1,4 kV (Puesta a tierra directa) |
Limitación de la tensión de salida para 1 kV/µs, (pantalla-tierra) spike | ≤ 600 V (opcional) |
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 50 V |
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 1,4 kV (Puesta a tierra directa) |
Tensión residual para In(conductor-conductor) | ≤ 50 V |
Tensión residual para Ian (10/1000) µs (conductor-conductor) | ≤ 50 V |
Nivel de protección Up(conductor-conductor) | ≤ 50 V (C1 - 0,5 kV / 250 A) |
≤ 55 V (C1 - 1 kV / 500 A) | |
≤ 55 V (C2 - 2 kV / 1 kA) | |
≤ 55 V (C2 - 10 kV / 5 kA) | |
≤ 50 V (C3 - 10 A) | |
≤ 50 V (C3 - 25 A) | |
≤ 80 V (D1 - 1 kA) | |
Nivel de protección Up(conductor-tierra) | ≤ 1,4 kV (C1 - 1 kV / 500 A) |
≤ 1,4 kV (C2 - 2 kV / 1 kA) | |
≤ 1,4 kV (C2 - 10 kV / 5 kA) | |
≤ 1,4 kV (C3 - 25 A) | |
≤ 1,4 kV (C3 - 100 A) | |
≤ 1,4 kV (D1 - 1 kA) | |
Nivel de protección Up(blindaje-tierra) | ≤ 600 V (C1 - 0,5 kV / 250 A) |
≤ 650 V (C1 - 1 kV / 500 A) | |
≤ 650 V (C2 - 2 kV / 1 kA) | |
≤ 650 V (C2 - 10 kV / 5 kA) | |
≤ 650 V (C3 - 10 A) | |
≤ 750 V (C3 - 25 A) | |
≤ 750 V (C3 - 100 A) | |
≤ 650 V (D1 - 1 kA) | |
Tiempo de reacción tA(conductor-conductor) | ≤ 1 ns |
Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
Tiempo de reacción tA (pantalla-tierra) | ≤ 100 ns |
Atenuación de inserción aE, sim. | típ. 0,5 dB (≤ 1 MHz / 50 Ω) |
típ. 0,2 dB (≤ 400 kHz / 150 Ω) | |
Frecuencia límite fg (3dB), sim. en el sistema de 50 ohmios | típ. 6 MHz |
Frecuencia límite fg (3dB), sim. en el sistema de 150 ohmios | típ. 2,5 MHz |
Resistencia en serie | 2,2 Ω ±10 % |
Mensaje Protección contra sobretensiones defectuosa | ninguna |
A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C1 - 1 kV/500 A |
C2 - 10 kV/5 kA | |
C3 - 25 A | |
D1 - 1 kA | |
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C1 - 1 kV/500 A |
C2 - 10 kV/5 kA | |
C3 - 100 A | |
D1 - 1 kA | |
A prueba de sobrecorrientes momentáneas (tierra de apantallado) | C1 - 1 kV/500 A |
C2 - 10 kV / 5 kA | |
C3 - 100 A | |
D1 - 1 kA | |
A prueba de corrientes alternas (puesta a tierra por conductor) | 10 A - 1 s |
A prueba de corrientes alternas (tierra de apantallado) | 10 A - 1s |
Tipo de conexión | Conexión por tornillo |
---|---|
Tipo de conexión IN | Bornes de tornillo |
Tipo de conexión OUT | Cable de conexión |
Técnica de conexión | Conexión por tornillo |
Rosca de tornillo | M3 |
Par de apriete | 0,6 Nm |
Longitud a desaislar | 6 mm |
Sección de conductor flexible | 0,14 mm² ... 1,5 mm² |
Sección de conductor rígido | 0,14 mm² ... 1,5 mm² |
Sección de conductor AWG | 26 ... 16 |
Normas/disposiciones | EN 61643-21 A2:2013 |
---|---|
EN 60079-0 2012 | |
EN 60079-11 2012 | |
EN 60079-26 2007 | |
IEC 60079-0 2011 | |
IEC 60079-11 2011 | |
IEC 60079-26 2006 |
Capacidad interna máxima Ci | 2 nF |
---|---|
Inductancia interna máx. Li | 1 µH |
Corriente máxima de entrada Ii | 350 mA (T4 / ≤ 50 °C) |
350 mA (T5 / ≤ 50 °C) | |
350 mA (T6 / ≤ 50 °C) | |
Tensión de entrada máx. Ui | 30 V |
Potencia de entrada máx. Pi | 3 W |
Tensión de aislamiento con respecto a tierra | 500 V AC |
Temperatura ambiente (servicio) | -40 °C ... 50 °C |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
