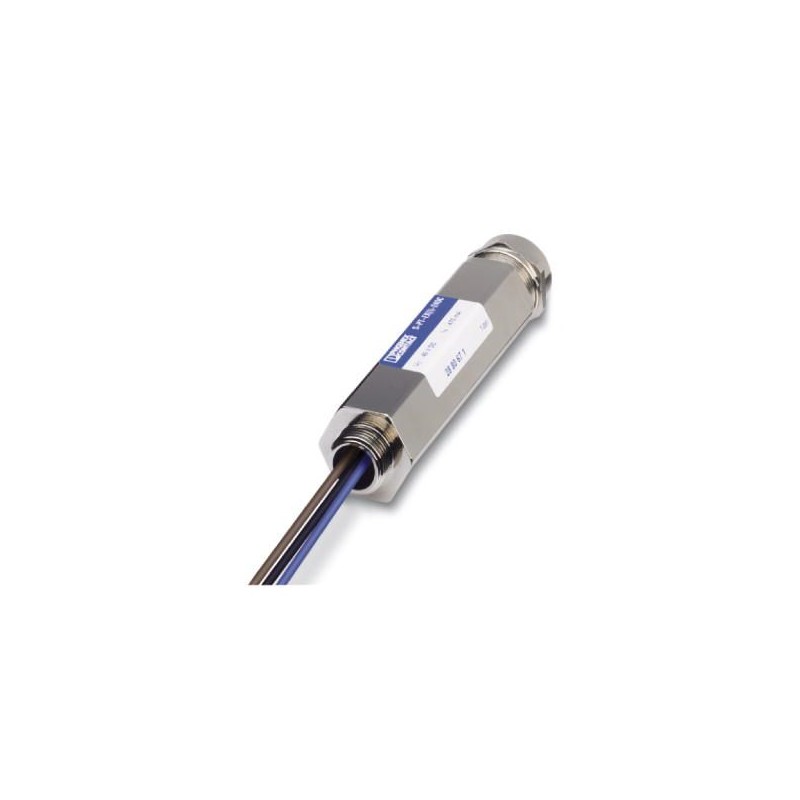

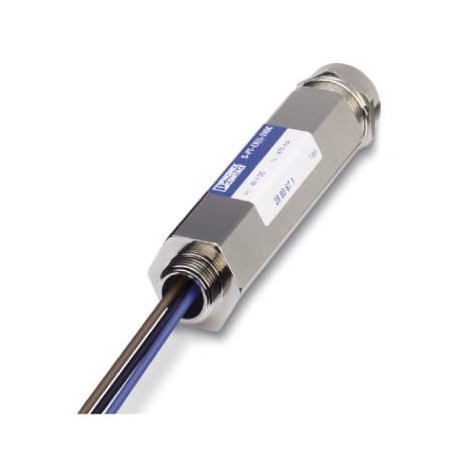

S-PT-EX(I)-24DC
2880671
PHOENIX_CONTACT
1
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2880671 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 130 (C-4-2017) |
GTIN | 4046356049016 |
Poids par pièce (hors emballage) | 0,402 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -40 °C ... 50 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
Indice de protection | IP67 |
Matériau du boîtier | Zinc coulé sous pression, surface pré-cuivrée et nickelée |
---|---|
Coloris | argenté |
Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
EN 60079-0 | |
EN 60079-11 | |
Type de montage | vissage direct |
Type | Module à visser |
Nombre de pôles | 3 |
Sens de l'action | Line-Line & Line-Earth Ground |
Classe d'essai CEI | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Tension nominale UN | 24 V DC |
Tension permanente maximale UC | 30 V DC |
21 V AC | |
Courant de référence | 350 mA (50 °C) |
Courant utile de service ICpour UC | ≤ 10 µA |
Courant résidual IPE | ≤ 2 µA |
Courant nominal de décharge In(8/20) µs (fil-fil) | 10 kA |
Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA (par circuit) |
Courant nominal de décharge In(8/20) µs (blindage-terre) | 10 kA (en option) |
Courant de décharge d'impulsion Iimp(10/350) µs | 1 kA |
Courant de décharge Imax(8/20) µs maximal (fil-fil) | 10 kA |
Courant de décharge Imax(8/20) µs maximal (fil-terre) | 10 kA (par circuit) |
Courant de décharge Imax(8/20) µs maximal (blindage-terre) | 10 kA |
Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 30 A |
Courant d'impulsion nominal Ian (10/1000)µs (fil-terre) | 100 A (par circuit) |
Courant d'impulsion nominal Ian (10/1000)µs (blindage-terre) | 100 A |
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 50 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 1,4 kV (Mise à la terre directe) |
Limitation tension de sortie pour 1 kV/µs (blindage-terre) spike | ≤ 600 V (en option) |
Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 50 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 1,4 kV (Mise à la terre directe) |
Tension résiduelle pour In(fil-fil) | ≤ 50 V |
Tension résiduelle pour Ian (10/1000) µs (fil-fil) | ≤ 50 V |
Niveau de protection Up(fil-fil) | ≤ 50 V (C1 - 0,5 kV / 250 A) |
≤ 55 V (C1 - 1 kV / 500 A) | |
≤ 55 V (C2 - 2 kV / 1 kA) | |
≤ 55 V (C2 - 10 kV / 5 kA) | |
≤ 50 V (C3 - 10 A) | |
≤ 50 V (C3 - 25 A) | |
≤ 80 V (D1 - 1 kA) | |
Niveau de protection Up(fil-terre) | ≤ 1,4 kV (C1 - 1 kV / 500 A) |
≤ 1,4 kV (C2 - 2 kV / 1 kA) | |
≤ 1,4 kV (C2 - 10 kV / 5 kA) | |
≤ 1,4 kV (C3 - 25 A) | |
≤ 1,4 kV (C3 - 100 A) | |
≤ 1,4 kV (D1 - 1 kA) | |
Niveau de protection Up(blindage-terre) | ≤ 600 V (C1 - 0,5 kV / 250 A) |
≤ 650 V (C1 - 1 kV / 500 A) | |
≤ 650 V (C2 - 2 kV / 1 kA) | |
≤ 650 V (C2 - 10 kV / 5 kA) | |
≤ 650 V (C3 - 10 A) | |
≤ 750 V (C3 - 25 A) | |
≤ 750 V (C3 - 100 A) | |
≤ 650 V (D1 - 1 kA) | |
Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
Temps d'amorçage tA (blindage-terre) | ≤ 100 ns |
Perte d'insertion aE, sym. | typ. 0,5 dB (≤ 1 MHz / 50 Ω) |
typ. 0,2 dB (≤ 400 kHz/150 Ω) | |
Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 6 MHz |
Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 2,5 MHz |
Résistance en série | 2,2 Ω ±10 % |
Message protection antisurtension défectueuse | aucun |
Résistance aux courants de choc (fil-fil) | C1 - 1 kV/500 A |
C2 - 10 kV/5 kA | |
C3 - 25 A | |
D1 - 1 kA | |
Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
C2 - 10 kV/5 kA | |
C3 - 100 A | |
D1 - 1 kA | |
Résistance aux courants de choc (blindage-terre) | C1 - 1 kV/500 A |
C2 - 10 kV / 5 kA | |
C3 - 100 A | |
D1 - 1 kA | |
Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
Résistance au courant alternatif (blindage-terre) | 10 A - 1 s |
Type de raccordement | Raccordement vissé |
---|---|
Type de raccordement IN | Blocs de jonction à vis |
Type de raccordement OUT | Cordon d'alimentation |
Technique de raccordement | Raccordement vissé |
Filetage vis | M3 |
Couple de serrage | 0,6 Nm |
Longueur à dénuder | 6 mm |
Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
Section conduct. AWG | 26 ... 16 |
Normes/prescriptions | EN 61643-21 A2:2013 |
---|---|
EN 60079-0 2012 | |
EN 60079-11 2012 | |
EN 60079-26 2007 | |
CEI 60079-0 2011 | |
CEI 60079-11 2011 | |
CEI 60079-7 2006 |
Capacité interne maximale Ci | 2 nF |
---|---|
Inductance interne max. Li | 1 µH |
Courant d’entrée max. Ii | 350 mA (T4 / ≤ 50 °C) |
350 mA (T5 / ≤ 50 °C) | |
350 mA (T6 / ≤ 50 °C) | |
Tension d'entrée max. Ui | 30 V |
Puissance d'entrée max. Pi | 3 W |
Tension d'isolement à la terre | 500 V AC |
Température ambiante (fonctionnement) | -40 °C ... 50 °C |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
