Ver más grande

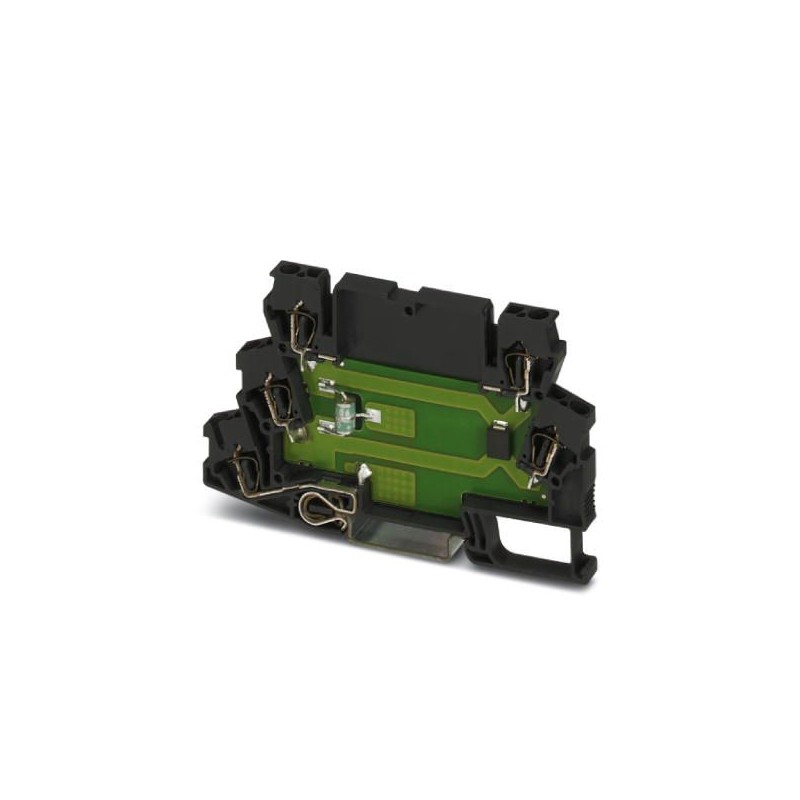

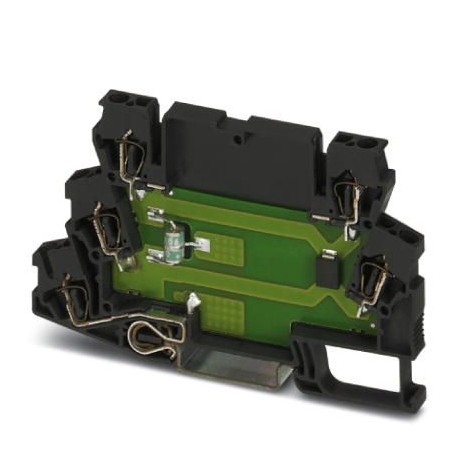

TT-ST-2-PE/S1-24DC 2801055 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
TT-ST-2-PE/S1-24DC
2801055
PHOENIX_CONTACT
Borne para carril de doble piso con protección contra sobretensiones de dos niveles para un circuito de señales de dos conductores sensible a la impedancia, conexión PE separada, tensión nominal: 24 V DC.
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2801055 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL2223 - |
| Página del catálogo | Página 273 (NTK_2012) |
| EAN | 4046356678704 |
| Peso por unidad (sin incluir el embalaje) | 20,830 g |
| Número de tarifa arancelaria | 85363030 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
|---|---|
| Altitud | máx. 2000 m |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PA 6.6 |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro |
| Normas para líneas de fuga y espacios de aire | IEC 60664-1 |
| Observar líneas de fuga y espacios de aire | 2007 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Construcción | Borne de dos pisos |
| Número de polos | 2 |
| Dirección de actuación | Line-Line & Line-Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Clase de exigencias VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensión nominal UN | 24 V DC (21 V AC) |
| Tensión constante máxima UC | 30 V DC |
| 21 V AC | |
| Corriente asignada | 350 mA |
| Corriente activa de servicio ICa UC | ≤ 1 µA |
| Corriente de conductor de protección IPE | ≤ 1 µA |
| Corriente de descarga nominal In(8/20) µs (conductor-conductor) | 300 A |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 5 kA |
| Corriente transitoria de impulso Iimp(10/350) µs | 500 A (por pista) |
| Corriente transitoria total Itotal(8/20) µs | 10 kA |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor) | 10 A |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 50 A |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática | ≤ 45 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 950 V |
| Limitación de la tensión de salida para (8/20) µs (conductor-conductor) | ≤ 50 V (con 300 A) |
| Limitación de la tensión de salida para (8/20) µs (conductor-tierra) | ≤ 950 V (con 5 kA) |
| Tensión residual para In(conductor-conductor) | ≤ 50 V |
| Tensión residual para In(conductor-tierra) | ≤ 950 V |
| Nivel de protección Up(conductor-conductor) | ≤ 50 V (C1 - 0,6 kV / 300 A) |
| ≤ 45 V (C3 - 10 A) | |
| Nivel de protección Up(conductor-tierra) | ≤ 950 V (C2 - 10 kV / 5 kA) |
| ≤ 950 V (C3 - 50 A) | |
| Tiempo de reacción tA(conductor-conductor) | ≤ 1 ns |
| Tiempo de reacción tA (conductor-tierra) | ≤ 100 ns |
| Atenuación de inserción aE, sim. | típ. 0,1 dB (500 kHz / 50 Ω) |
| típ. 0,1 dB (200 kHz / 150 Ω ) | |
| Frecuencia límite fg (3dB), sim. en el sistema de 50 ohmios | 3 MHz |
| Frecuencia límite fg (3dB), sim. en el sistema de 150 ohmios | 1 MHz |
| Capacidad (conductor-conductor) | ≤ 2 nF |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Fusible previo máximo requerido | 370 mA |
| A prueba de sobrecorrientes momentáneas (de conductor a conductor) | C1 - 0,6 kV / 300 A |
| C3 - 10 A, 50 A | |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV/5 kA |
| D1 - 500 A | |
| A prueba de corrientes alternas (puesta a tierra por conductor) | 5 A - 1 s (típ.) |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Tipo de conexión IN | Por resorte |
| Tipo de conexión OUT | Por resorte |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
