Ver más grande

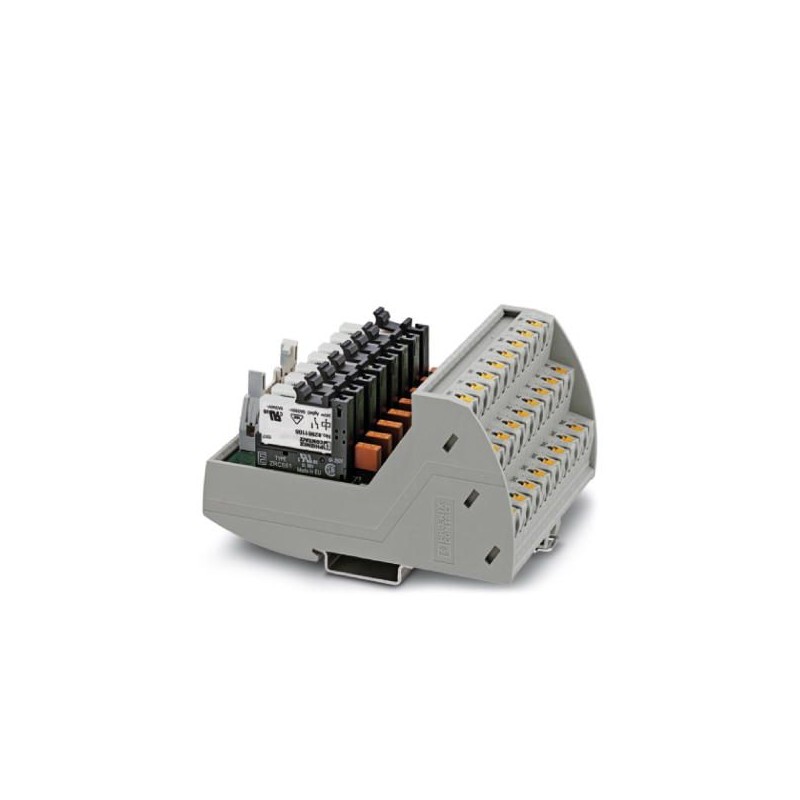

VIP-8RPT-24DC/21/DO/FU/PLC 2903601 PHOENIX CONTACT Módulo activo
VIP-8RPT-24DC/21/DO/FU/PLC
2903601
PHOENIX_CONTACT
Módulo de salida digital VARIOFACE Professional con ocho canales, cada uno con un relé de contacto conmutado, 24 V DC
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2903601 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2371 - |
| Página del catálogo | Página 542 (C_5_2017) |
| EAN | 4046356948159 |
| Peso por unidad (sin incluir el embalaje) | 320,000 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | US (Estados Unidos) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,9 ... 1,1 |
| Corriente de entrada típica a UN | 9 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 8 ms |
| Denominación de la protección | Diodo de rueda libre |
| Circuito de protección/componente de protección | Diodo de rueda libre |
| Indicación de la tensión de servicio | LED verde |
| Indicación de estado/canal | LED amarillo |
Datos de salida
| Tipo de contacto | Cont. simple, 1 contacto conm. |
|---|---|
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 12 V AC/DC |
| Corriente constante límite | 5 A (observar derating) |
| Corriente de conmutación mínima | 10 mA |
| Potencia de ruptura (carga óhmica) máxima | 120 W (24 V DC) |
| 20 W (48 V DC) | |
| 18 W (60 V DC) | |
| 23 W (110 V DC) | |
| 40 W (220 V DC) | |
| 1250 VA (250 V AC) | |
| Detección de fallos (rotura de conductor/cortocircuito) | no |
Generalidades
| Número de canales | 8 |
|---|---|
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| Modo operativo | Tiempo de trabajo 100 % |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Color | gris |
Datos de conexión, conex. 1
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 14 |
| Paso | 2,54 mm |
Datos de conexión, conex. 2
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Sistema de mando soportado
| Sistema de control pertinente | SIEMENS S7-1500 |
|---|---|
| Tarjeta E/S pertinente | 6ES7 522-1BH00-0AB0 |
| 6ES7 522-1BH01-0AB0 | |
| 6ES7 522-1BL00-0AB0 | |
| 6ES7 522-1BL01-0AB0 | |
| Sistema de control pertinente | ABB S800 I/O |
| Tarjeta E/S pertinente | DO810 |
| DO840 | |
| Sistema de control pertinente | ALLEN-BRADLEY ControlLogix |
| Tarjeta E/S pertinente | 1756-OB32 |
| 1756-OB16E | |
| Sistema de control pertinente | ALLEN-BRADLEY PLC 5 |
| Tarjeta E/S pertinente | 1771 OBN |
| Sistema de control pertinente | ALLEN-BRADLEY SLC 500 |
| Tarjeta E/S pertinente | 1746 OB16 |
| 1746 OB 32 | |
| Sistema de control pertinente | Emerson DeltaV |
| Tarjeta E/S pertinente | VE4002S1T1B3 |
| VE4002S1T2B3 | |
| VE4002S1T2B3 Series 2 | |
| VE4002S1T2B6 | |
| Sistema de control pertinente | GE-FANUC 90-30 |
| Tarjeta E/S pertinente | IC693 MDL732 |
| IC693 MDL740 | |
| IC693 MDL742 | |
| Sistema de control pertinente | GE-FANUC RX3i |
| Tarjeta E/S pertinente | IC694MDL754 |
| Sistema de control pertinente | HONEYWELL Experion PKS C200 |
| Tarjeta E/S pertinente | TC-ODD 321 |
| Sistema de control pertinente | MITSUBISHI MELSEC L |
| Tarjeta E/S pertinente | LY41PT1P |
| LY42PT1P | |
| Sistema de control pertinente | MITSUBISHI MELSEC Q |
| Tarjeta E/S pertinente | QY81P |
| QY82P | |
| Sistema de control pertinente | SIEMENS S7-300 / ET 200 M |
| Tarjeta E/S pertinente | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Sistema de control pertinente | SIEMENS S7-400 |
| Tarjeta E/S pertinente | 6ES7 422-1BL00-0AA0 |
| 6ES7 422-7BL00-0AB0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2903601-VIP-8RPT-24DC/21/DO/FU/PLC | 130 Kbytes |
|
