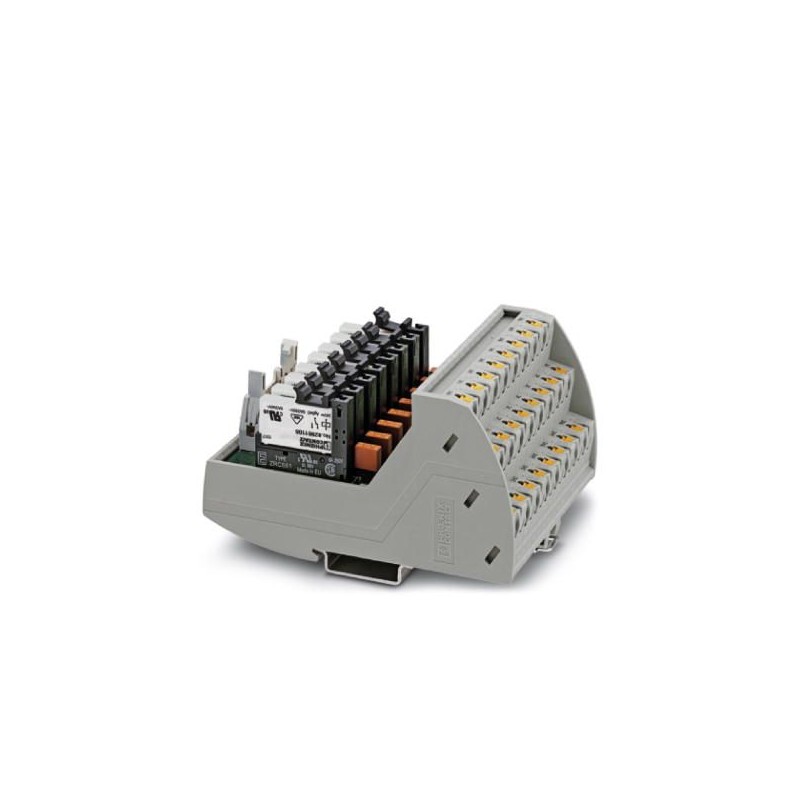

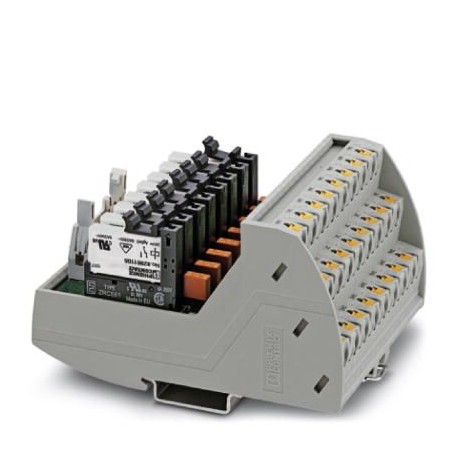

VIP-8RPT-24DC/21/DO/FU/PLC 2903601 PHOENIX CONTACT Module actif Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

VIP-8RPT-24DC/21/DO/FU/PLC 2903601 PHOENIX CONTACT Module actif

VIP-8RPT-24DC/21/DO/FU/PLC

2903601

PHOENIX_CONTACT

Module actif

VARIOFACE Module de sortie numérique professionnel à huit canaux, chacun avec un relais de contact commuté, 24 V DC

Plus de détails


Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données commerciales

Code de commande2903601
Unité de conditionnement1 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 542 (C-5-2017)
GTIN4046356948159
Poids par pièce (hors emballage)0,320 KGM
Numéro du tarif douanier85369010
Pays d'origineUS (Etats-Unis)

Remarque

Restriction d'utilisationCEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements

Cotes

Largeur87,6 mm
Hauteur109,8 mm
Profondeur63 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C

Données d'entrée

Tension nominale d'entrée UN24 V DC
Plage de tension d'entrée rapportée à UN0,9 ... 1,1
Courant d'entrée typique pour UN9 mA
Temps d'amorçage typique5 ms
Temps de retombée typique8 ms
Dénomination de la protectiondiode de roue libre
Circuit/composant de protectionDiode roue libre
Témoin de présence de la tension de serviceLED verte
Affichage d'état/voieLED jaune

Données de sortie

Type de contactContact simple, 1 inverseur
Matériau des contactsAgSnO
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale12 V AC/DC
Intensité permanente limite5 A (tenir compte du derating)
Courant de commutation minimal10 mA
Puissance de coupure (charge ohmique) max.120 W (24 V DC)
20 W (48 V DC)
18 W (60 V DC)
23 W (110 V DC)
40 W (220 V DC)
1250 VA (250 V AC)
Détection de défaut (rupture de fil/court-circuit)non

Généralités

Nombre de voies8
Durée de vie mécanique2x 107cycles
Mode de fonctionnement100 % ED
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Colorisgris

Caractéristiques de raccordement 1

Dénomination connexionNiveau des automates
Type de raccordementIDC/FLK connecteur mâle
Nombre de connexions1
Nombre de pôles14
Pas2,54 mm

Caractéristiques de raccordement 2

Dénomination connexionNiveau terrain
Type de raccordementRaccordement Push-in
Longueur à dénuder8 mm
Section de conducteur rigide0,14 mm² ... 2,5 mm²
Section de conducteur souple0,14 mm² ... 2,5 mm²
Section conduct. AWG26 ... 14

Commande prise en charge

Commande correspondanteSIEMENS S7-1500
Carte E/S correspondante6ES7 522-1BH00-0AB0
6ES7 522-1BH01-0AB0
6ES7 522-1BL00-0AB0
6ES7 522-1BL01-0AB0
Commande correspondanteABB S800 I/O
Carte E/S correspondanteDO810
DO840
Commande correspondanteALLEN-BRADLEY ControlLogix
Carte E/S correspondante1756-OB32
1756-OB16E
Commande correspondanteALLEN-BRADLEY PLC 5
Carte E/S correspondante1771 OBN
Commande correspondanteALLEN-BRADLEY SLC 500
Carte E/S correspondante1746 OB16
1746 OB 32
Commande correspondanteEmerson DeltaV
Carte E/S correspondanteVE4002S1T1B3
VE4002S1T2B3
VE4002S1T2B3 Series 2
VE4002S1T2B6
Commande correspondanteGE-FANUC 90-30
Carte E/S correspondanteIC693 MDL732
IC693 MDL740
IC693 MDL742
Commande correspondanteGE-FANUC RX3i
Carte E/S correspondanteIC694MDL754
Commande correspondanteHONEYWELL Experion PKS C200
Carte E/S correspondanteTC-ODD 321
Commande correspondanteMITSUBISHI MELSEC L
Carte E/S correspondanteLY41PT1P
LY42PT1P
Commande correspondanteMITSUBISHI MELSEC Q
Carte E/S correspondanteQY81P
QY82P
Commande correspondanteSIEMENS S7-300 / ET 200 M
Carte E/S correspondanteCPU 313C-2DP
CPU 314C-2DP
CPU 314C-2PtP
6ES7 322-1BH01-0AA0
6ES7 322-1BL00-0AA0
6ES7 323-1BH01-0AA0
6ES7 323-1BL00-0AA0
CPU 313C
CPU 313C-2PtP
Commande correspondanteSIEMENS S7-400
Carte E/S correspondante6ES7 422-1BL00-0AA0
6ES7 422-7BL00-0AB0

Normes et spécifications

Connexion selon la normeCSA
Normes/PrescriptionsDIN EN 50178

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.

Classifications
