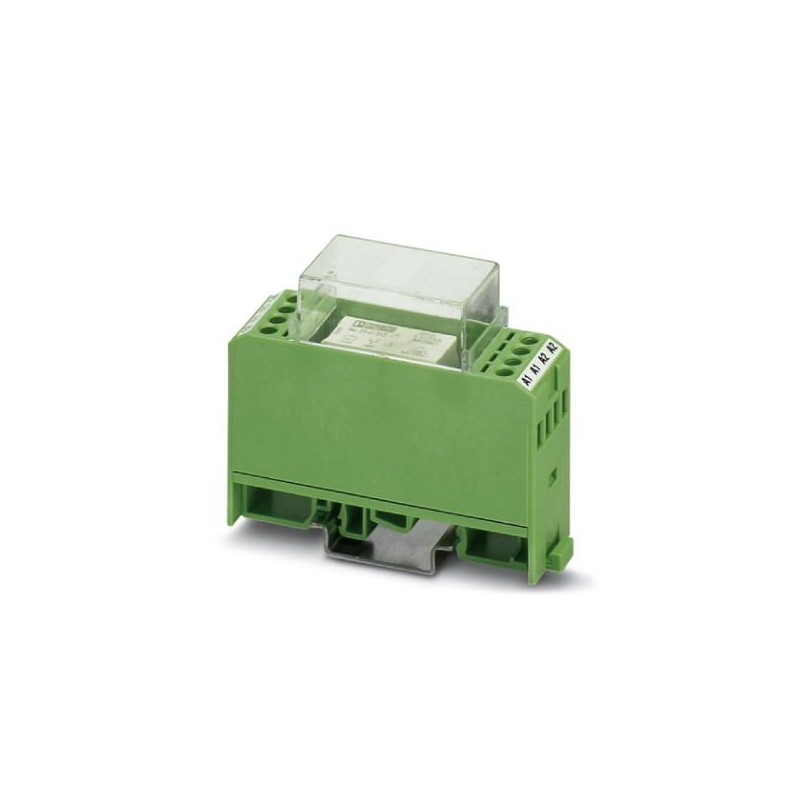

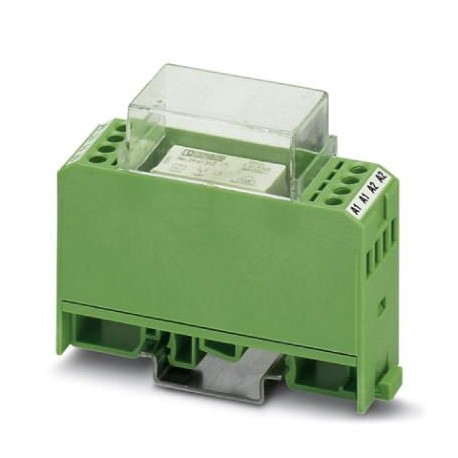

EMG 22-REL/KSR-230/21
2952855
PHOENIX_CONTACT
10
Módulo de relés, con mini-relé de conmutación soldado, contacto (AgNi): Potencias medianas hasta grandes, 1 contacto conmutado, tensión de entrada 230 V AC/DC
relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2952855 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | CK6142 - |
Página del catálogo | Página 135 (IF_2011) |
EAN | 4017918084493 |
Peso por unidad (sin incluir el embalaje) | 63,330 g |
Número de tarifa arancelaria | 85364900 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|
Temperatura ambiente (servicio) | -20 °C ... 50 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Tensión nominal de entrada UN | 230 V AC/DC |
---|---|
Margen de tensión de entrada referido a UN | 0,9 ... 1,06 |
Corriente de entrada típica a UN | 5 mA |
Tiempo de reacción típico | 8 ms |
Tiempo típico de apertura | 10 ms |
Circuito de protección | Puente rectificador Puente rectificador |
Varistor Varistor | |
Indicación de la tensión de servicio | LED amarillo |
Disipación con condición nominal | 1,15 W |
Tipo de contacto | Cont. simple, 1 contacto conm. |
---|---|
Tipo de contacto de conmutación | Contacto simple |
Material del contacto | AgNi |
Tensión de conmutación máxima | 250 V AC/DC |
Corriente de conexión máxima | 8 A |
Corriente constante límite | 6 A |
Potencia de ruptura (carga óhmica) máxima | 144 W (con 24 V DC) |
58 W (con 48 V DC) | |
48 W (con 60 V DC) | |
50 W (con 110 V DC) | |
80 W (con 220 V DC) | |
1500 VA (Para 250 V AC) |
Tensión de prueba Bobina de relé/contacto de relé | 5 kVeff(50 Hz, 1 min) |
---|---|
Tensión de prueba Contacto de relé/Contacto de relé | 1 kV AC (50 Hz, 1 min) |
Modo operativo | Tiempo de trabajo 100 % |
Índice de protección | IP20 |
Vida útil mecánica | aprox. 5x 107periodicidades de cambio de estado |
Posición para el montaje | discrecional |
Indicaciones de montaje | Alineables sin separación |
Peso neto (SAP) | 63,33 g |
Denominación Conexión | Lado de excitación |
---|---|
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 12 |
Denominación Conexión | Lado de contactos |
---|---|
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,2 mm² ... 4 mm² |
Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
Sección de conductor AWG | 24 ... 12 |
Normas/especificaciones | EN 50178 |
---|---|
Tensión de aislamiento de dimensionamiento | 260 V AC |
Tensión transitoria de dimensionamiento | 4 kV |
Aislamiento | Aislamiento básico |
Separación segura, aislamiento reforzado y 6 kV entre el circuito de intensidad de entrada y las pistas de los contactos de salida | |
Grado de polución | 2 |
Categoría de sobretensiones | III |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes | |
PHOENIX CONTACT-2952855-EMG 22-REL/KSR-230/21 | 107 Kbytes |
