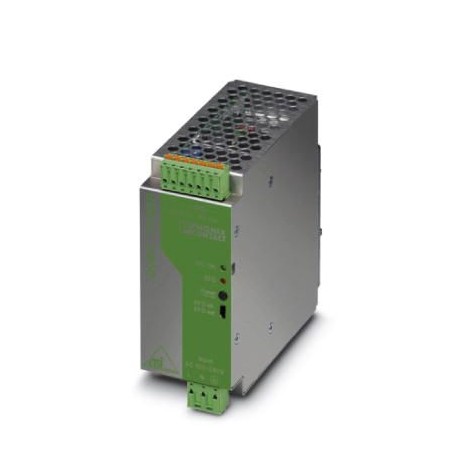

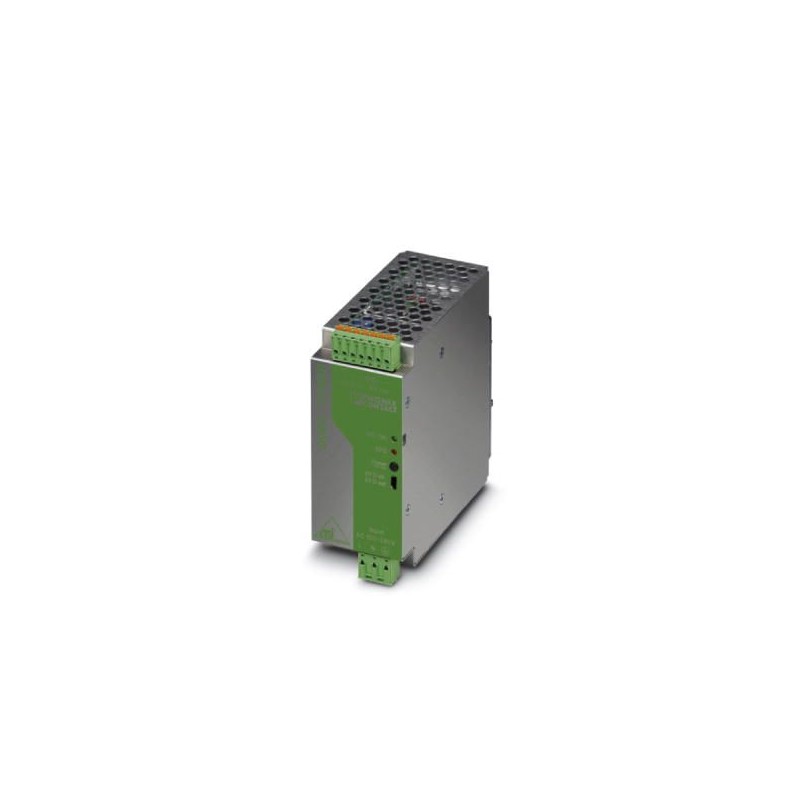

ASI QUINT 100-240/2.4 EFD 2736686 PHOENIX CONTACT Alimentación de corriente
ASI QUINT 100-240/2.4 EFD
2736686
PHOENIX_CONTACT
Fuente de alimentación para AS-Interface, 2,4 A, controlador de falla a tierra integrado, grado de protección IP20
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2736686 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI6N1 - |
| Página del catálogo | Página 232 (C_6_2017) |
| EAN | 4017918959678 |
| Peso por unidad (sin incluir el embalaje) | 750,000 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | TH (Tailandia) |
Medidas
| Anchura | 55 mm |
|---|---|
| Altura | 145 mm |
| Profundidad | 125 mm |
| Anchura en montaje alternativo | 122 mm |
| Altura en montaje alternativo | 145 mm |
| Profundidad en montaje alternativo | 58 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 95 % (a 25 °C, sin condensación) |
Datos de entrada
| Margen de tensión nominal de entrada | 100 V AC ... 240 V AC |
|---|---|
| Gama de frecuencias AC | 45 Hz ... 65 Hz |
| Gama de frecuencias DC | 0 Hz |
| Absorción de corriente | aprox. 1 A (120 V AC) |
| 0,5 A (230 V AC) | |
| Potencia nominal absorbida | 72 W |
| Extracorriente de cierre | < 15 A (típico) |
| Puenteo en fallo de red | > 20 ms (120 V AC) |
| > 80 ms (230 V AC) | |
| Fusible de entrada | 5 A (Lento, interno) |
| Selección de fusibles apropiados | 6 A ... 16 A (Característica B, C, D, K) |
Datos de salida
| Tensión nominal de salida | 30,1 V DC ±1,5 % |
|---|---|
| Gama de tensión de salida | 28 V DC ... 30 V DC |
| Corriente nominal de salida (IN) | 2,4 A |
| Posibilidad de conexión en paralelo | No |
| Posibilidad de conexión en serie | Sí |
| Ondulación residual | < 30 mVPP |
| Potencia de salida | 72 W |
| Tiempo de conexión típico | < 0,5 s |
| Puntas de conexión Carga nominal | < 50 mVPP |
| Disipación máxima de circuito abierto | 3 W |
| Disipación de carga nominal máxima | 11 W |
Generalidades
| Peso neto | 0,75 kg |
|---|---|
| Indicación de la tensión de servicio | LED |
| Rendimiento | > 86 % (con 230 V AC y valores nominales) |
| Tensión de aislamiento entrada/salida | 4 kV AC (ensayo de tipo) |
| 2 kV AC (Ensayo individual) | |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | bornes de conexión por resorte enchufables |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 14 |
| Longitud a desaislar | 9 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por resorte |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Rosca de tornillo | M3 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM 2004/108/CE |
|---|---|
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Descarga en contacto | 4 kV (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 1,4 GHz ... 2 GHz |
| Intensidad del campo de prueba | 3 V/m |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Señal | 1 kV (Severidad del ensayo 2, asimétrica) |
| Normas/especificaciones | EN 61000-4-6 |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V (Severidad del ensayo 3) |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma de seguridad de transformadores | EN 61558-2-17 |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| DIN VDE 0100-410 | |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Separación segura | DIN VDE 0100-410 |
| DIN VDE 0106-1010 | |
| Norma - Limitación de corrientes armónicas de la red | EN 61000-3-2 |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250202eCl@ss 4.127250202eCl@ss 5.027259205eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242611eCl@ss 8.027242611eCl@ss 9.027242611
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2736686-ASI QUINT 100-240/2.4 EFD | 123 Kbytes |
|
