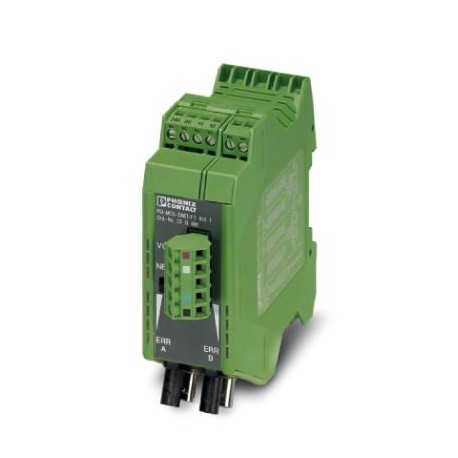

PSI-MOS-DNET/FO 850 T 2313986 PHOENIX CONTACT Convertidor de fibra óptica
PSI-MOS-DNET/FO 850 T
2313986
PHOENIX_CONTACT
Convertidor de fibra óptica, con diagnóstico óptico integrado, para DeviceNet™, CAN, CANopen® hasta 1000 kbit/s, acoplador T, interfaces: 1 x CAN, 1 x alarma, 2 x fibra óptica (B-FOC), 850 nm, para cable PCF/de fibra de vidrio (multimodo)
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2313986 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC213 - |
| Página del catálogo | Página 327 (C_6_2017) |
| EAN | 4046356513814 |
| Peso por unidad (sin incluir el embalaje) | 250,300 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
| Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
| Índice de protección | IP20 |
| Resistencia a interferencias | EN 61000-6-2 |
Interfaz serie
| Interfaz 1 | Interfaz CAN, según ISO/IS 11898 para DeviceNet, CAN, CANopen |
|---|---|
| Modo operativo | Semidúplex |
| Número de puertos | 2 (CAN_High / CAN_Low) |
| Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
| Formato de fichero/codificación | Bit stuffing, NRZ |
| Medio de transmisión | 2 hilos, par trenzado, apantallado |
| Procedimiento de transmisión | CSMA/CA |
| Longitud de transmisión | ≤ 5000 m (En función de la velocidad de transmisión de datos y del protocolo utilizado) |
| Número de participantes de bus | ≤ 64 (por segmento de potencial) |
| ≤ 63 (DeviceNet™, direccionable lógicamente) | |
| ≤ 128 (CANopen®, direccionable lógicamente) | |
| Resistencia terminal | 124 Ω (integrado con opción de conexión) |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
Interfaz óptica Fibra óptica
| Potencia de emisión mínima | -14,5 dBm (50/125 µm) |
|---|---|
| -13,3 dBm (62,5/125 µm) | |
| -10,2 dBm (200/230 µm) | |
| Sensibilidad de receptor mínima | -28,1 dBm (50/125 µm) |
| -28,1 dBm (62,5/125 µm) | |
| -28,1 dBm (200/230 µm) | |
| Longitud de onda | 850 nm |
| Longitud de transmisión, incl. reserva del sistema de 3 dB | 4200 m (Con F-G 50/125 2,5 dB/km) |
| 3900 m (Con F-G 62,5/125 3,0 dB/km) | |
| 1800 m (con F-K 200/230 8 dB/km con conector de montaje rápido) | |
| Medio de transmisión | Fibra PCF |
| Fibra de vidrio multimodo | |
| Protocolo de transmisión | Protocolo transparente para interfaz CAN |
| Tipo de conexión | B-FOC (ST®) |
Salidas digitales
| Denominación Salida | Salida de relé |
|---|---|
| Número de salidas | 1 |
| Tipo de contacto | Contacto abierto |
| Tensión mínima de activación | 11 V DC |
| Tensión de conmutación máxima | 30 V DC |
Alimentación
| Tensión nominal de alimentación | 24 V DC (Según homologación UL) |
|---|---|
| Tensión de alimentación | 11 V DC ... 30 V DC (a través de borne enchufable de conexión por tornillo COMBICON) |
| Absorción de corriente típica | 150 mA (24 V DC) |
Generalidades
| Distorsión de bits entrada | ± 35 % (Admisible) |
|---|---|
| Distorsión de bits, salida | < 6,25 % |
| Separación galvánica | VCC // CAN |
| Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
| Emisión de interferencias | EN 55011 |
| Peso neto | 250,3 g |
| Material carcasa | PA 6.6-FR |
| Color | verde |
| MTBF | 400 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 64 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| MTTF | 543 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
| 247 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
| 102 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) | |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) |
| UL, EE.UU. / Canadá | 508 Listed |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Tipo de ensayo | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 |
| Resultado del ensayo | 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
| Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
| Resultado del ensayo | 15g, duración 11 ms, impulso de choque en forma de semisinusoide |
| Emisión de interferencias | EN 55011 |
| Resistencia a interferencias | EN 61000-6-2 |
| Libre de sustancias humectantes de barniz perturbadoras | según la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | ± 6 kV |
| Normas/especificaciones | EN 61000-4-3 |
| EN 61000-4-4 | |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-4-5 |
| Señal | ± 1 kV |
| Normas/especificaciones | EN 55011 |
| EN 61000-4-6 | |
| Choque | 15g todas las direcciones del espacio, según IEC 60068-2-27 |
| Vibración (servicio) | según IEC 60068-2-6: 5g, 150 Hz |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | 508 Listed |
| Temperatura DNV GL | B |
| Humedad DNV GL | A |
| Vibración DNV GL | A |
| DNV GL-EMC | B |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
| Homologación Construcción naval | DNV GL |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027230207eCl@ss 4.127230207eCl@ss 5.027230207eCl@ss 5.127230200eCl@ss 6.027230200eCl@ss 7.019170114eCl@ss 8.019170114eCl@ss 9.019170114
