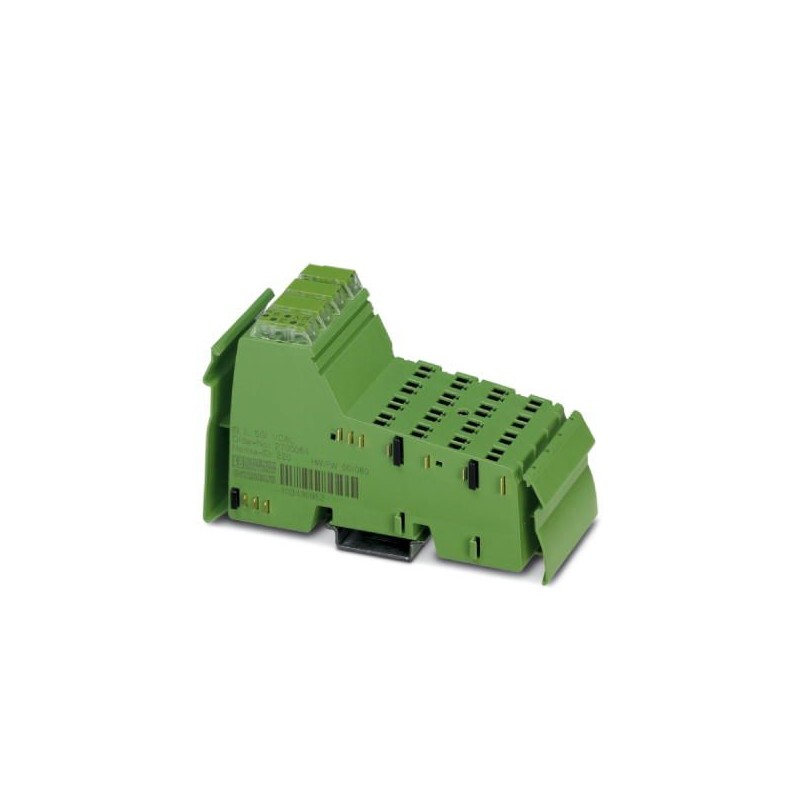

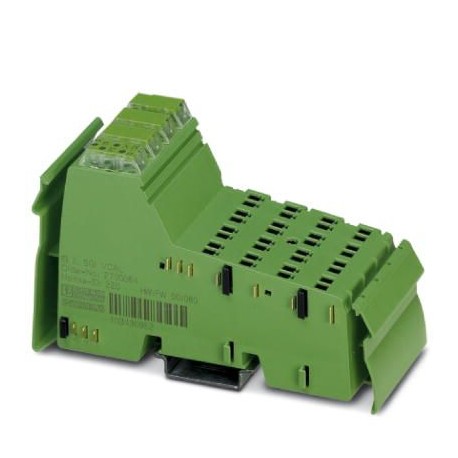

IB IL SGI 1/CAL 2700064 PHOENIX CONTACT Módulo Inline
IB IL SGI 1/CAL
2700064
PHOENIX_CONTACT
Módulo Inline
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2700064 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI144 - |
| Página del catálogo | Página 163 (C_6_2017) |
| EAN | 4046356484022 |
| Peso por unidad (sin incluir el embalaje) | 160,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 48,8 mm |
| Altura | 120 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones con tapa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C (Homologación de tipo de construcción según DIN EN 45501 y OIML R76: -10 °C ... 40 °C) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 160 g |
| Modo operativo | Servicio de datos de proceso con 2 palabras, PCP con 2 palabras |
| Mensajes de diagnóstico | Fallo de la alimentación de tensión en UANA Mensaje de error en los datos de proceso |
| Fallo o la tensión lógica UL demasiado baja Mensaje de error periférico en el acoplador de bus | |
| Error en periferia Mensaje de error en los datos de proceso | |
| Error de usuario Mensaje de error en los datos de proceso |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
Interfaz en serie
| Denominación | RS-485 |
|---|---|
| Red | sí |
| Direccionamiento | Dirección 0 = broadcast, indicador alterno del valor medido bruto / neto y el valor medido tara |
| Dirección 1 = valor medido bruto / neto | |
| Dirección 2 = valor medido tara | |
| Dirección 3 ... 9 = reservado | |
| Resistencia de cierre | 120 Ω |
| Protocolo de transmisión | STX/ETX |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | típ. 80 mA |
| máx. 100 mA | |
| Denominación | Suministro de los módulos analógicos (UANA) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 12 mA (con carga típica de 350 Ω e indicador) |
| 43 mA (con carga máxima de 55 Ω e indicador) | |
| máx. 50 mA | |
| Consumo de potencia | típ. 1 W (Aparato en funcionamiento nominal) |
Contactos
| Descripción | Bloqueo de parámetros |
|---|---|
| Número | 1 (PSa - PSb) |
| Lógica | PSa - PSb unido = parámetro bloqueado |
| Tiempo de reacción típico | < 100 ms |
Entradas analógicas
| Descripción de la entrada | Canal de entrada para extensómetros |
|---|---|
| Número de entradas | 1 |
| Técnica de conexión | Cable de 6 conductores, de par trenzado, apantallado |
| Diferencia de puente Ud | Rango de medición fijado al seleccionar el valor característico |
| Tensión de puente U0 | 5 V |
| Valores nominales | ±1 mV/V, ±2 mV/V, ±3 mV/V, ±3,33 mV/V, ±4 mV/V, ±5 mV/V |
| Representación del valor de medición | Datos de proceso: bits de estado y valor comprobado, incluidas las cifras después de coma de la indicación bruto/neto |
| Actualización de los datos de proceso | típ. 100 ms |
Salidas analógicas
| Denominación de la protección | Protección contra cortocircuitos de las salidas de tensión. |
|---|---|
| Circuito de protección/componente de protección | sí, al menos 1 minuto a través del control de temperatura |
| Descripción de la salida | Salida de tensión |
| Número de salidas | 1 |
| Impedancia | > 55 Ω |
| Tensión de salida | típ. 5 V ±2 % |
| máx. 5 V ±5 % | |
| Corriente de salida | máx. 90 mA |
| Corriente máxima de salida | máx. 90 mA |
Separación de potencial
| Trayecto de comprobación | Lógica / periférico analógico (aislador digital) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación 24V (UANA) / periférico analógico (convertidor DC/DC) 500 V AC 50 Hz 1 min. | |
| RS-485 / periférico analógico (aislamiento) 500 V AC 50 Hz 1 min. | |
| Contactos PSa - PSb / periferia analógica (aislamiento) 500 V AC 50 Hz 1 min. | |
| Tierra funcional / periférico analógico (aislamiento) 500 V AC 50 Hz 1 min. | |
| Lógica / alimentación de 24 V (UANA) (convertidor DC/DC) 500 V AC 50 Hz 1 min. | |
| RS-485 / Alimentación 24V (UANA) (convertidor DC/DC) 500 V AC 50 Hz 1 min. | |
| Tierra funcional / Alimentación 24V (UANA) (aislamiento) 500 V AC 50 Hz 1 min. | |
| Lógica / RS-485 (aislador digital) 500 V AC 50 Hz 1 min. | |
| Tierra funcional / RS-485 (aislamiento) 500 V AC 50 Hz 1 min. | |
| Lógica / contactos PSa - PSb (optoacoplador) 500 V AC 50 Hz 1 min. | |
| Tierra funcional / contactos PSa - PSb (aislamiento) 500 V AC 50 Hz 1 min. | |
| Lógica / Tierra funcional (aislamiento) 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027240405eCl@ss 4.127240405eCl@ss 5.027242201eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700064-IB IL SGI 1/CAL | 122 Kbytes |
|
