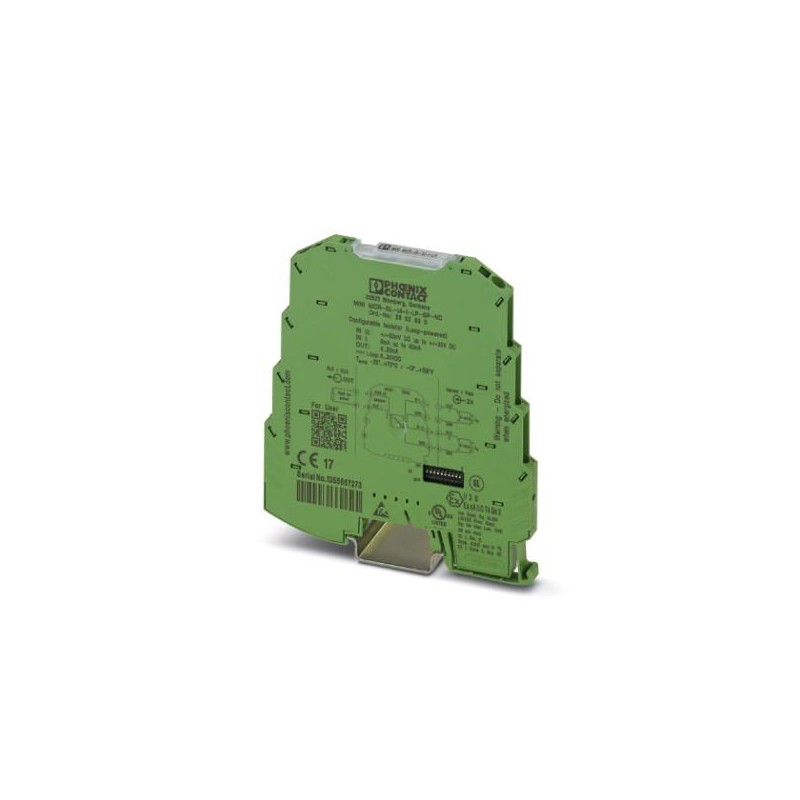

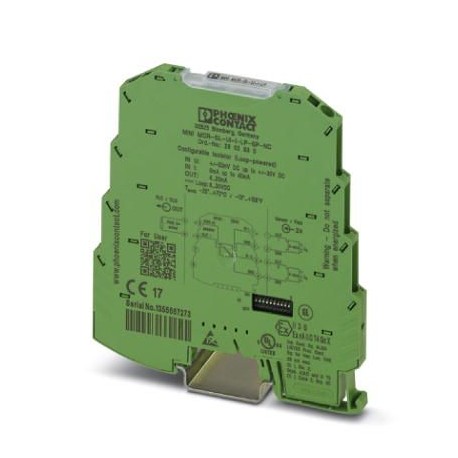

MINI MCR-SL-UI-I-LP-SP-NC
2902830
PHOENIX_CONTACT
1
Amplif. separación
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2902830 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | CK1213 - |
Página del catálogo | Página 102 (C_7_2015) |
EAN | 4046356681865 |
Peso por unidad (sin incluir el embalaje) | 74,400 g |
Número de tarifa arancelaria | 85437090 |
País de origen | DE (Alemania) |
Temperatura ambiente (servicio) | -25 °C ... 70 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Número de entradas | 1 |
---|---|
Señal de entrada Tensión | 0 mV ... 1000 mV |
0 mV ... 750 mV | |
0 mV ... 500 mV | |
0 mV ... 300 mV | |
0 mV ... 250 mV | |
0 mV ... 200 mV | |
0 mV ... 150 mV | |
0 mV ... 125 mV | |
0 mV ... 120 mV | |
0 mV ... 100 mV | |
0 mV ... 75 mV | |
0 mV ... 60 mV | |
0 mV ... 50 mV | |
0 V ... 10 V | |
0 V ... 7,5 V | |
0 V ... 5 V | |
0 V ... 3 V | |
0 V ... 2,5 V | |
0 V ... 2 V | |
0 V ... 1,5 V | |
0 V ... 1,25 V | |
0 V ... 1,2 V | |
0 V ... 30 V | |
0 V ... 25 V | |
0 V ... 20 V | |
0 V ... 12,5 V | |
0 V ... 12 V | |
0 V ... 15 V | |
-1000 mV ... 1000 mV | |
-750 mV ... 750 mV | |
-500 mV ... 500 mV | |
-300 mV ... 300 mV | |
-250 mV ... 250 mV | |
-200 mV ... 200 mV | |
-125 mV ... 125 mV | |
-120 mV ... 120 mV | |
-150 mV ... 150 mV | |
-100 mV ... 100 mV | |
-75 mV ... 75 mV | |
-60 mV ... 60 mV | |
-50 mV ... 50 mV | |
-10 V ... 10 V | |
-7,5 V ... 7,5 V | |
-5 V ... 5 V | |
-3 V ... 3 V | |
-2,5 V ... 2,5 V | |
-2 V ... 2 V | |
-1,25 V ... 1,25 V | |
-1,2 V ... 1,2 V | |
-1,5 V ... 1,5 V | |
-30 V ... 30 V | |
-25 V ... 25 V | |
-20 V ... 20 V | |
-12,5 V ... 12,5 V | |
-12 V ... 12 V | |
-15 V ... 15 V | |
200 mV ... 1000 mV | |
150 mV ... 750 mV | |
100 mV ... 500 mV | |
60 mV ... 300 mV | |
50 mV ... 250 mV | |
40 mV ... 200 mV | |
25 mV ... 125 mV | |
24 mV ... 120 mV | |
30 mV ... 150 mV | |
20 mV ... 100 mV | |
15 mV ... 75 mV | |
12 mV ... 60 mV | |
10 mV ... 50 mV | |
2 V ... 10 V | |
1,5 V ... 7,5 V | |
1 V ... 5 V | |
0,6 V ... 3 V | |
0,5 V ... 2,5 V | |
0,4 V ... 2 V | |
0,25 V ... 1,25 V | |
0,24 V ... 1,2 V | |
0,3 V ... 1,5 V | |
6 V ... 30 V | |
5 V ... 25 V | |
4 V ... 20 V | |
2,5 V ... 12,5 V | |
2,4 V ... 12 V | |
3 V ... 15 V | |
Señal de entrada Corriente | 0 mA ... 40 mA |
0 mA ... 30 mA | |
0 mA ... 20 mA | |
0 mA ... 12 mA | |
0 mA ... 10 mA | |
0 mA ... 8 mA | |
0 mA ... 7,5 mA | |
0 mA ... 5 mA | |
0 mA ... 6 mA | |
0 mA ... 4 mA | |
0 mA ... 3 mA | |
0 mA ... 2,5 mA | |
0 mA ... 2 mA | |
-40 mA ... 40 mA | |
-30 mA ... 30 mA | |
-20 mA ... 20 mA | |
-12 mA ... 12 mA | |
-10 mA ... 10 mA | |
-8 mA ... 8 mA | |
-7,5 mA ... 7,5 mA | |
-5 mA ... 5 mA | |
-6 mA ... 6 mA | |
-4 mA ... 4 mA | |
-3 mA ... 3 mA | |
-2,5 mA ... 2,5 mA | |
-2 mA ... 2 mA | |
8 mA ... 40 mA | |
6 mA ... 30 mA | |
4 mA ... 20 mA | |
2,4 mA ... 12 mA | |
2 mA ... 10 mA | |
1,6 mA ... 8 mA | |
1,5 mA ... 7,5 mA | |
1 mA ... 5 mA | |
1,2 mA ... 6 mA | |
0,8 mA ... 4 mA | |
0,6 mA ... 3 mA | |
0,5 mA ... 2,5 mA | |
0,4 mA ... 2 mA | |
Tensión máx. de entrada | < 40 V |
Corriente máxima de entrada | < 50 mA (Resistente a tensión hasta 30 V) |
Resistencia de entrada Entrada de tensión | aprox. 100 kΩ (a ≤ 1 V, de lo contrario aprox. 1 MΩ) |
Resistencia de entrada Entrada de corriente | ≤ 50 Ω |
Número de salidas | 1 |
---|---|
Configurable/Programable | Sí, preconfigurado |
Señal de salida corriente | 4 mA ... 20 mA |
Corriente máx. de salida | 35 mA (limitación de salida) |
Carga/Carga de salida Salida de corriente | < 1000 Ω ((UB- 8 V) / 22 mA) |
Ripple | < 20 mVPP(en 500 Ω) |
Tensión de alimentación | No se necesita energía auxiliar separada |
---|---|
Consumo de potencia | 28 mW (sin señal) |
Tipo de conexión | Conexión por resorte |
---|---|
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 12 |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Longitud a desaislar | 8 mm |
Número de canales | 1 |
---|---|
Error de transmisión máximo | < 0,1 % (del valor final) |
< 0,2 % (sin ajuste) | |
Coeficiente de temperatura máximo | 0,01 %/K |
Coeficiente de temperatura típico | 0,005 %/K |
Frecuencia límite (3 dB) | aprox. 30 Hz |
Ajuste Zero | ± 2 % |
Ajuste Span | ± 2 % |
Respuesta gradual (10-90%) | aprox. 16 ms |
Separación galvánica | Aislamiento básico según EN 61010 |
Categoría de sobretensiones | II |
Grado de polución | 2 |
Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
Tensión de prueba Entrada/salida | 1,5 kV (50 Hz, 1 min) |
Compatibilidad electromagnética | Conformidad con la directiva CEM |
Emisión de interferencias | EN 61000-6-4 |
Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
Color | verde |
Material carcasa | PBT |
Posición para el montaje | discrecional |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, EE.UU. / Canadá | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T5 | |
Class I, Zone 2, Group IIC | |
Certificado de navegación | DNV GL 14085-15HH |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Denominación | Campo electromagnético HF |
---|---|
Normas/especificaciones | EN 61000-4-3 |
Desviación típica del valor final del margen de medición | 0,5 % |
Denominación | Averías transitorias rápidas (ráfaga) |
Normas/especificaciones | EN 61000-4-4 |
Desviación típica del valor final del margen de medición | 2 % |
Denominación | Magnitudes perturbadoras conducidas |
Normas/especificaciones | EN 61000-4-6 |
Desviación típica del valor final del margen de medición | 0,5 % |
Compatibilidad electromagnética | Conformidad con la directiva CEM |
---|---|
Emisión de interferencias | EN 61000-6-4 |
Normas/especificaciones | EN 61000-4-2 |
Denominación | Campo electromagnético HF |
Normas/especificaciones | EN 61000-4-3 |
EN 61000-4-4 | |
Observación | Criterio B |
Normas/especificaciones | EN 61000-4-5 |
Denominación | Magnitudes perturbadoras conducidas |
Normas/especificaciones | EN 61000-4-6 |
Separación galvánica | Aislamiento básico según EN 61010 |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, EE.UU. / Canadá | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T5 | |
Class I, Zone 2, Group IIC | |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
