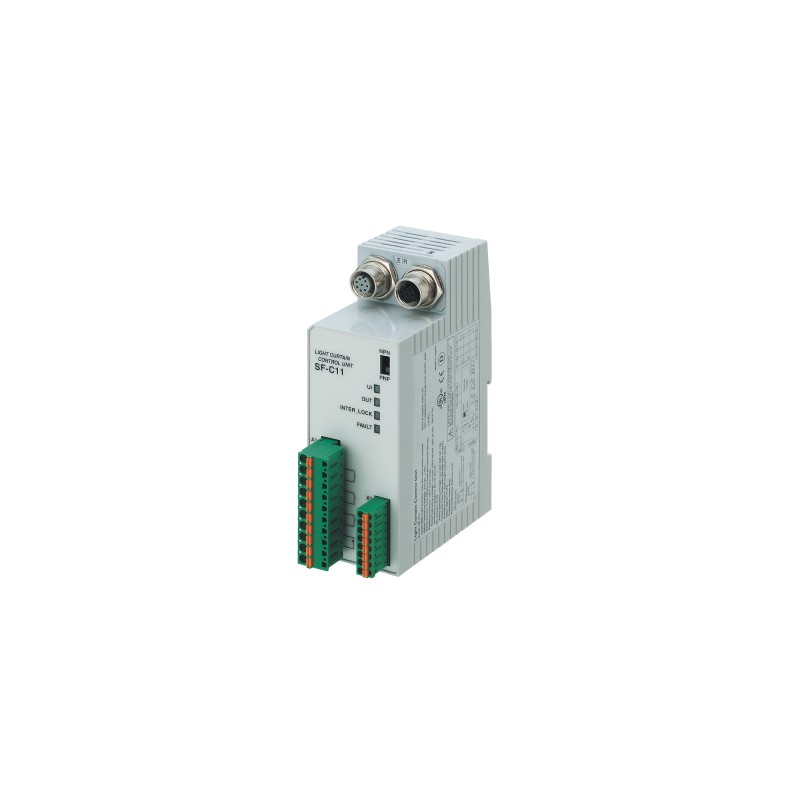

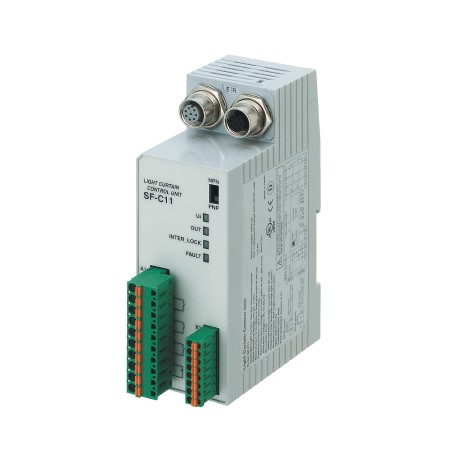

SFC11 SF-C11 PANASONIC Unidad de control a carril DIN para SF2B/SF4B, aplicable a cables de 8 hilos con cone.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SFC11 SF-C11 PANASONIC Unidad de control a carril DIN para SF2B/SF4B, aplicable a cables de 8 hilos con cone..

SFC11

SF-C11

PANASONIC

Unidad de control a carril DIN para SF2B/SF4B, aplicable a cables de 8 hilos con conector, control hasta categoría 4

SF-C11_Exclusive Unidad de Control para Luz de Seguridad Curtain_Exclusive Unidad de Control para la Cortina de Luz de Seguridad SF-C10_Connector tipo de conexión de la unidad de control

Más detalles


Seguridad - PANASONIC > SF4B Barreras de seguridad categoría 4, IP67. ACCE - PANASONIC

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PANASONIC

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Número De ProductoSF-C11
Número De ParteSF-C11
ProductoExclusivo de la Unidad de Control para la Cortina de Luz de Seguridad
DetallesConector tipo de conexión de la unidad de control
Nombre del productoExclusivo de la Unidad de Control para la Cortina de Luz de Seguridad SF-C10

ElementoEspecificaciones
Número De ProductoSF-C11
Número De ParteSF-C11
Conectable cortinas de luz de seguridadSF4D / SF4B / SF4B-G / SF2Bla serie
Normas aplicables:estándar InternacionalIEC 61496-1 (Tipo 4)
Marcado CE de la directiva de cumplimientoLa maquinaria de la Directiva de Baja Tensión (SF-C11/C13 sólo) de la Directiva, la Directiva de EMC, Directiva RoHS
Normas aplicables:JapónJIS B 9704-1 (Tipo 4), JIS B 9705-1(Categoría 4),
Normas aplicables:Europa (UE)EN 61496-1 (Tipo 4), EN 55011, EN ISO 13849-1 (Categoría 4, PLe), ISO 13849-1 (Categoría 4, PLe)
Normas aplicables:América del NorteANSI/UL 61496-1 (Tipo 4), UL 1998 (Clase 2) (Nota:SF-C11ySF-C13cumplir con UL 1998 (Clase 2).)
Voltaje de alimentación24 V DC ±10 % v de onda (P-P 10 % o menos / 100 mA o menos (sin cortina de luz de seguridad)
Consumo de corriente100 mA o menos (sin cortina de luz)
La intensidad nominal del fusibleConstruido en el fusible electrónico, Activación de la corriente: 0,5 ó más, se Restablece después de apagar
Salida de seguridadNO hay contacto × 3 (13-14, 23-24, 33-34)
Salida de seguridad:la categoría de la AplicaciónAC-15, DC-13 (IEC 60947-5-1)
Salida de seguridad:Nominal tensión de funcionamiento (Ue) /Nominal corriente de operación (le)6 a / 30 V CC, 6 A / 230 V AC, carga resistiva (Para carga inductiva, durante el contacto de protección) Min. carga aplicable: 10 mA (a 24 V CC)
(Nota: Si variosSF-C11oSF-C13las unidades están siendo utilizados en una línea juntos, leavea espacio de 5 mm0.197 ino más entre cada unidad. Si las unidades están en contacto el uno con el otro, reducir la corriente nominal de operación de salida de seguridad de acuerdo con la temperatura ambiente de funcionamiento como se muestra en los gráficos a continuación).
Salida de seguridad:material de Contacto / contactosAgSnO, la limpieza de uno mismo, de forma forzada
Salida de seguridad:resistencia de Contacto100 mOhm o menos (valor inicial)
Salida de seguridad:Contacto fusible de protección nominal6 Un (quemado lento)
Salida de seguridad:vida Mecánica10.000.000 de veces o más (abrir/cerrar la frecuencia de 180 ciclos/min)
(Nota:La esperanza de vida de la retransmisión varía dependiendo del tipo de carga, apertura / cierre de la frecuencia, condiciones ambientales y otros).
Salida de seguridad:Eléctrica de toda la vida100.000 veces o más (abrir/cerrar frecuencia de 20 veces/min, 230 V CA, 3 A, con la resistencia de carga)
(Nota:La esperanza de vida de la retransmisión varía dependiendo del tipo de carga, apertura / cierre de la frecuencia, condiciones ambientales y otros).
Pick-up delay(restablecimiento Automático / Manual reset)80 ms o menos / 90 ms o menos
El tiempo de respuesta10 ms o menos
Salidas auxiliaresLa seguridad de los contactos del relé (contacto NC) × 1 (41-42) (Relacionadas con la activación de la ruta de acceso)
Salida auxiliar:Nominal tensión de funcionamiento / corriente24 V DC / 2 A, Min. carga aplicable: 10 mA (a 24 V CC)
Salida auxiliar:Contacto fusible de protección nominal2 Un (quemado lento)
Semiconductores salida auxiliar(AUX)<Menos tierra (Configuración PNP)>
PNP colector abierto transistor
・Max. fuente de corriente: 60 mA
・Tensión aplicada: de la misma
como la tensión de alimentación(entre el semiconductor salida auxiliar y +V)
・Tensión Residual: 2.3 V o menos (en la fuente de corriente de 60 mA)
La fuga de corriente: 2 mA o menos
<Y tierra (Configuración de NPN)>
NPN colector abierto transistor
・Max. disipador de corriente: 60 mA
・Tensión aplicada: igual que la tensión de alimentación
(entre el semiconductor
salida auxiliar y 0 V)
・Tensión Residual: 1.5 V o menos
(en el fregadero de la actual 60 mA)
La fuga de corriente: 2 mA o menos
Semiconductores salida auxiliar(AUX):la operación de Salida aRelativa a la salida auxiliar de la cortina de luz de seguridad
Categoría de sobretensiónII
Indicadores:Alimentación (interfaz de usuario)LED verde (se ilumina cuando la alimentación está activada)
Indicadores:salida de Seguridad [OUT]LED verde (se enciende cuando la salida de seguridad está cerrado)
(Nota:El indicador de funcionamiento está marcado como "Habilitación" de la unidad paraSF-C12.)
Indicadores:Enclavamiento (INTER_LOCK)LED amarillo (se enciende cuando la salida de seguridad se abre)
Indicadores:la Culpa (CULPA)LED amarillo (parpadea cuando se produce un error)
Relé externo de la función de monitorizaciónIncorporado
Borde de salida de la funciónIncorporado
Selección de polaridad de la funciónIncorporated (interruptor Deslizante permite la selección de más/menos tierra)Menos la tierra: Corresponden a los de la PNP salida de luz de seguridad curtainPlus suelo: Corresponden a los NPN salida de cortina de luz de seguridad
(Nota: por Favor cambie el interruptor deslizante a la PNP lado para menos terreno y a los NPN lado para más suelo).
Grado de contaminaciónDos
Resistencia ambiental:Grado de protecciónGrado de protección: IP40
Terminal: IP20
Temperatura ambiente-10 a +55 ℃+14 a +131
(Sin condensación o a formación de hielo permitido),
De almacenamiento: de -25 a +70 ℃-13 a +158℉
La humedad ambientalDe 30 a 85 % RH, Almacenamiento: de 30 a 95 % RH
Resistencia a la vibraciónResistencia / mal funcionamiento de 10 a 55 Hz, 0,35 mm0.014 enla amplitud de la
en X, y y Z, las direcciones de veinte veces cada uno
Material de cerramientoABS
Terminal de conexiónDesmontable de la primavera-jaula terminal
PesoPeso neto: 320 g aprox.

Datasheet - PDF

Título: Tamaño: Tipo:
Ficha técnica 1: SFC11 - SFC11 | SF-C11 77 Kbytes   Ficha técnica 1: SFC11 - SFC11 | SF-C11
