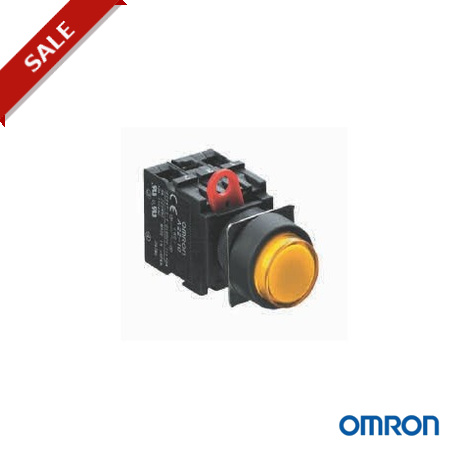

A22-24 160830 OMRON Final de Carrera Industrial / Pulsadores, Lámpara 24Vca/Vcc Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

A22-24 160830 OMRON Final de Carrera Industrial / Pulsadores, Lámpara 24Vca/Vcc

A22-24

160830

OMRON

Disponible

Envío el hoy

Final de Carrera Industrial / Pulsadores, Lámpara 24Vca/Vcc

Más detalles


Selectores Pulsadores Auxiliar Mando

Pulsadores - Indicadores - OMRON

Pulsadores - Indicadores - M22 - OMRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



A22 Pulsadores estándar
Interruptor pulsador de 22 mm
A22 se presenta en una gran variedad de formas y colores, y se puede instalar en
secciones de panel de diámetro 22 o 25. La unidad de interruptor se puede montar fácilmente. A22 se monta con terminales de crimpar abiertos (tipo horquilla)
o cerrados (tipo redondo).
• De serie se proporciona mecanismo para proteger los dedos en la unidad de interruptor
• Mayor eficacia del cableado con montaje de bloques de contactos en tres filas
• Categoría de resistencia al aceite IP65 (modelos sin iluminación), IP65 (modelos con iluminación)
• Versiones con iluminación y sin iluminación, enrasados, saliente, protegido y semiprotegido
• Homologación EN60947-5-1, UL y cUL
Tabla de selección
Pulsador
Iluminación Color Modelo
Tipo enrasado Tipo saliente Tipo protegido Tipo semi- protegido
Tipo cuadrado/
saliente
Tipo cuadrado/
protegido
Tipo redondo/
seta (cabeza de
30 diá.)
Tipo redondo/
seta (cabeza de
40 diá.)
Sin luz Rojo A22-FR A22-TR A22-GR A22-HR A22-CR A22-DR A22-SR A22-MR Verde A22-FG A22-TG A22-TG A22-HG A22-CG A22-DG A22-SG A22-MG Amarillo A22-FY A22-TY A22-GY A22-HY A22-CY A22-DY A22-SY A22-MY Blanco A22-FW A22-TW A22-GW A22-HW A22-CW A22-DW A22-SW A22-MW Azul A22-FA A22-TA A22-GA A22-HA A22-CA A22-DA A22-SA A22-MA Negro A22-FB A22-TB A22-GB A22-HB A22-CB A22-DB A22-SB A22-MB
Con luz Rojo – A22L-TR A22L-GR A22L-HR A22L-CR A22L-DR – – Verde – A22L-TG A22L-GG A22L-HG A22L-CG A22L-DG – – Amarillo – A22L-TY A22L-GY A22L-HY A22L-CY A22L-DY – – Blanco – A22L-TW A22L-GW A22L-HW A22L-CW A22L-DW – – Azul – A22L-TA A22L-GA A22L-HA A22L-CA A22L-DA – –
Tamaño del botón, en mm 29,7 diá. × 12 F 29,7 diá. × 19 F 29,7 diá. × 19 F 29,7 diá. × 12/18,5 F 29,8 mm2 × 18 F 29,8 mm2 × 18 F 30 de diám. × 32 F 40 diá. × 32 F
Finales de carrera
Indicador luminoso: LED
Operación del interruptor
Contactos Modelo
Modelossin Modelos con iluminación iluminación
Sin transformador Con transformador
110 Vc.a. 220 Vc.a.
c.a./c.c. LED Modelo
Tensión de operación
6 V 12 V 24 V Superbrillan- te de 24 V
c.c. Rojo A22-6DR – – – Verde A22-6DG – – –
Amarillo*1
A22-6DY – – –
Momentáneo SPST-NA A22-10M A22L-10M A22L-10M-T1 A22L-10M-T2
SPST-NC A22-01M A22L-01M A22L-01M-T1 A22L-01M-T2
Azul A22-6DA – – – AC Rojo A22-6AR – – – Verde A22-6AG – – –
SPST-NA +
SPST-NC
A22-11M A22L-11M A22L-11M-T1 A22L-11M-T2
Amarillo*1 A22-6AY – – – Azul A22-6AA – – –
DPST-NA A22-20M A22L-20M A22L-20M-T1 A22L-20M-T2
DPST-NC A22-02M A22L-02M A22L-02M-T1 A22L-02M-T2
Alternar SPST-NA A22-10A A22L-10A A22L-10A-T1 A22L-10A-T2
SPST-NC A22-01A A22L-01A A22L-01A-T1 A22L-01A-T2
c.a. y c.c. Rojo – A22-12AR A22-24AR A22-24ASR Verde – A22-12AG A22-24AG A22-24ASG Amarillo*1 – A22-12AY A22-24AY A22-24ASY Azul – A22-12AA A22-24AA A22-24ASA
SPST-NA +
SPST-NC
A22-11A A22L-11A A22L-11A-T1 A22L-11A-T2
*1 Se utiliza cuando el color del pulsador es amarillo o blanco.
DPST-NA A22-20A A22L-20A A22L-20A-T1 A22L-20A-T2
DPST-NC A22-02A A22L-02A A22L-02A-T1 A22L-02A-T2
Bloques de contactos
Carga normal Modelo
Bloques de contactos SPST-NA A22-10
SPST-NC A22-01
DPST-NA A22-20
DPST-NC A22-02
Indicador luminoso - lámpara incandescente
Modelo
Tensión de operación
5 Vc.a./Vc.c. 12 Vc.a./Vc.c. 24 Vc.a./Vc.c.
A22-5 A22-12 A22-24
409
A22 Pulsadores estándar
Accesorios
Elemento Observaciones Modelo Zócalos de indi- Iluminación directa Se utiliza al cambiar el método de iluminación (sólo LED) A22-TN cador luminoso Iluminación con transformador 220 Vc.a. A22-T2
Pestillos
de montaje
Para modelos de operación instantánea Solicite los pestillos de montaje solamente si va a montar bloques de contactos o zócalos de iluminación adquiridos individualmente
A22-3200
Marcos para etiquetas
Tapas de sellado
Tamaño grande Con etiquetas de montaje a presión, sin texto, negro La etiqueta de montaje a presión es de material acrílico A22Z-3333
Sin etiquetas de montaje a presión A22Z-3330
Para modelos salientes Se utiliza para impedir la entrada de agua o polvo a la unidad A22Z-3600T
operativa (pulsador, etc.), color: opaco, material: silicona
Espaciador de tres filas Se utiliza para montar tres interruptores sin iluminación A22Z-3003
Cuadros
Exclusivamente para los modelos A22 Un orificio No utilice interruptores DPST NA ni DPST NC,
A22Z-B101
de control
(carcasas)
Dos orificios
material: resina de policarbonato
A22Z-B102
Tres orificios A22Z-B103
Etiquetas
Tamaño normal Sin texto Blanco Se fijan a la placa de etiquetas de tamaño normal
A22Z-3443W
de montaje a presión
Transparente
material: acrílico
A22Z-3443C
Texto blanco sobre fondo negro ACTIVADA A22Z-3443B-5
DESACTIVADA A22Z-3443B-6
ABAJO A22Z-3443B-8
ENCENDIDA A22Z-3443B-9
Tamaño grande Sin texto Blanco Se fijan a la placa de etiquetas de tamaño grande
A22Z-3453W
Para interrup- tor de parada de emergencia
Transparente
Etiqueta redonda de 60 diám. con letras blancas sobre fondo amarillo
Etiqueta redonda de 90 diám. con letras blancas sobre fondo amarillo
material: acrílico
La etiqueta lleva grabado el texto “EMERGENCY STOP”. Se utiliza como etiqueta de interruptor de parada
de emergencia
A22Z-3453C A22Z-3466-1
A22Z-3476-1
Extractor de indicadores luminosos Herramienta de goma utilizada para sustituir fácilmente los indicadores luminosos
A22Z-3901
Llave de apriete Se utiliza para apretar las tuercas de la parte posterior del panel A22Z-3905
Especificaciones
Organización reconocida Normas Número de archivo
UL/cUL UL508 E41515
– EN60947-5-1 –
Valores nominales de contactos (carga normal)
Indicadores LED sin transformador
Tensión nominal Corriente nominal Tensión de operación
6 Vc.c. 60 mA (20 mA) 6 Vc.c. ±5%
6 Vc.a. 60 mA (20 mA) 6 Vc.a./Vc.c. ±5%
12 Vc.a./Vc.c. 30 mA (10 mA) 12 Vc.a./Vc.c. ±5%
Corriente
Tensión
Corriente nominal (A)
nominal de carga (A)
nominal
AC15 (carga inductiva)
AC12 (carga resistiva)
DC13 (carga inductiva)
DC12 (carga resistiva)
24 Vc.a./Vc.c. 15 mA (10 mA) 24 Vc.a./Vc.c. ±5%
Indicador LED superbrillo
10 24 Vc.a. 10 10 – –
110 Vc.a. 5 10 – –
220 Vc.a. 3 6 – –
380 Vc.a. 2 3 – –
440 Vc.a. 1 2 – –
24 Vc.c. – – 1,5 10
110 Vc.c. – – 0,5 2
220 Vc.c. – – 0,2 0,6
380 Vc.c. – – 0,1 0,2
Contactos (microcarga)
Carga aplicable nominal Carga mínima aplicable
50 mA a 5 Vc.c. (carga resistiva) 1 mA para 5 Vc.c.
Tensión nominal Corriente nominal Tensión de operación
24 Vc.a./Vc.c. 15 mA 24 Vc.a./Vc.c. ±5%
Lámpara incandescente
Tensión nominal Corriente nominal Tensión de operación
6 Vc.a./Vc.c. 200 mA 5 Vc.a./Vc.c.
14 Vc.a./Vc.c. 80 mA 12 Vc.a./Vc.c.
28 Vc.a./Vc.c. 40 mA 24 Vc.a./Vc.c.
130 Vc.a./Vc.c. 20 mA 100 Vc.a./Vc.c.
Iluminación con transformador
Tensión nominal Tensión de operación Indicador luminoso
(BA8S/13_ oro)
110 Vc.a. De 95 a 115 Vc.a. Lámpara LED (A22-24A_)
220 Vc.a. De 190 a 230 Vc.a.
Elemento Pulsadores Interruptores de parada de emergencia
Interruptores selector de maneta Interruptor selector de llave
Sin luz Con luz Sin luz Con luz Sin luz Con luz Sin luz
Frecuencia
de operación
Mecánica Operación instantánea:
60 operaciones/minuto máx.
30 operaciones/minuto máx. Rearme manual: 30 operaciones/minuto máx., rearme manual: 30 operaciones/minuto máx.
permitida
Eléctrica 30 operaciones/minuto máx. 30 operaciones/minuto máx.
Vida útil (nú- mero de opera-
Mecánica Operación momentánea:
5.000.000
Operación momentánea: 300.000 500.000 100.000 500.000
ciones min.)
Temperatura
Eléctrica 500.000 300.000 500.000 100.000 500.000
En operación de –20 a 70°C de –20 a 55°C de –20 a 70°C de –20 a 55°C de –20 a 70°C de –20 a 55°C de –20 a 70°C
ambiente
Almacena- miento
de –40 a 70°C de –40 a 70°C de –40 a 70°C de –40 a 70°C de –40 a 70°C de –40 a 70°C de –40 a 70°C
Grado de protección IP65 (resistente al aceite)
IP65 IP65 (resistente al aceite)
IP65 IP65 (resistente al aceite) IP65 IP65 (resistente al aceite)
Dimensiones en mm (solo en panel)
34 H × 34 A × 54,7 F, 34 H × 34 A × 72,7 F para interruptores DPST
