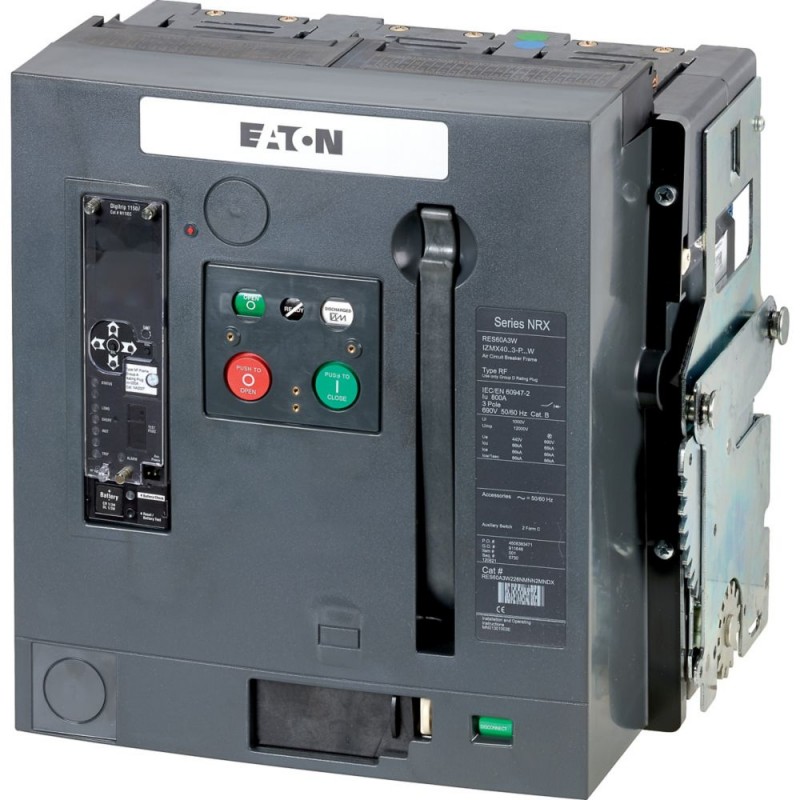

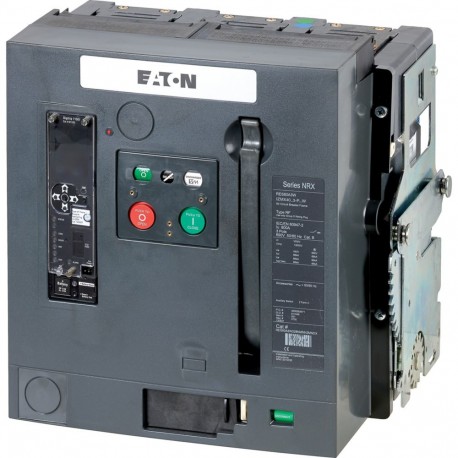

Gama de productos | Aire interruptores/interruptores-seccionadores | ||
Gama de productos | Abrir interruptores de circuito | ||
Rango De Corriente | Hasta 4000 a | ||
Función de protección | Protección profesional | ||
Tipo de instalación | Desmontables | ||
Tamaño de construcción | IZMX40 | ||
Sistema de liberación | Electrónica de liberación | ||
Norma/Autorización | IEC | ||
Número de polos | De 3 polos | ||
Grado de Protección | IP20, IP55 con tapa protectora, IP41 puerta de sellado marco | ||
adecuado para la zona de selectividad adecuado para la comunicación con el sistema integrado de monitor integrado con posibilidad de prueba con gráficos a color LCD de pantalla opcionalmente fittable por el usuario con la gama completa de accesorios | |||
Corriente nominal = corriente ininterrumpida nominal | Yon= You | Un | 3200 |
hasta 440 V 50/60 Hz | Yocu | kA | 105 |
hasta 440 V 50/60 Hz | Yocs | kA | 105 |
La sobrecarga de la liberación, min. | Yor | Un | 1600 |
La sobrecarga de la liberación, max. | Yor | Un | 3200 |
No demorados | |||
General | |||
Normas | IEC/EN 60947 | ||
Temperatura ambiente | |||
Almacenamiento | na de na | °C | -25 - +70 (aparato con display LCD -20 - +70) |
Operativo (abierto) | °C | -25 - +70 (aparato con display LCD -20 - +70) | |
Posición de montaje | |||
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 3200 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 560 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 70 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
