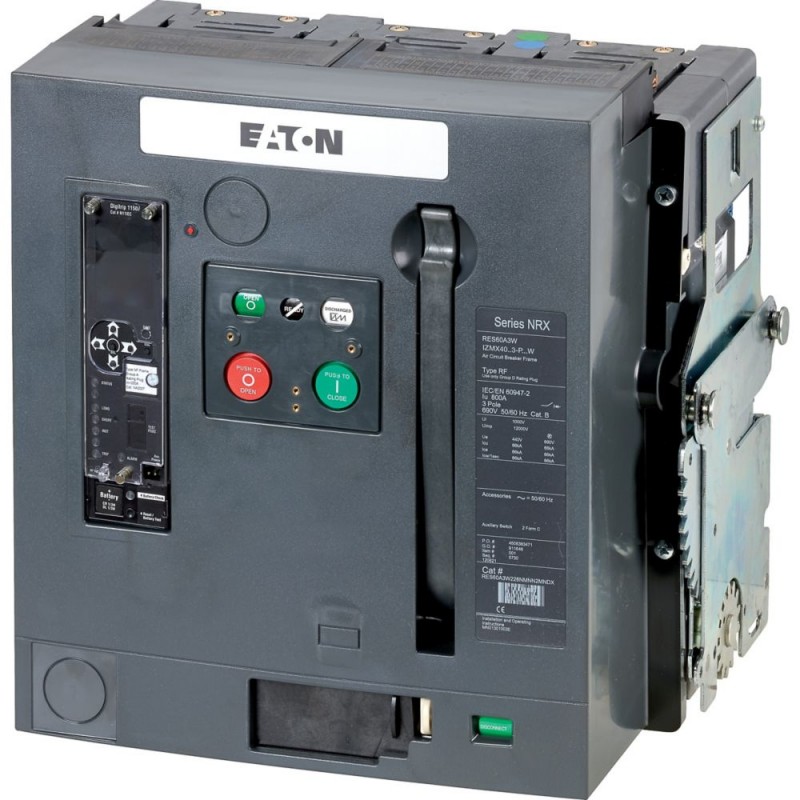

IZMX40H3-P32W 149851 EATON ELECTRIC Disjoncteur, 3p, 3200 A, technique débrochable
IZMX40H3-P32W
149851
EATON-MOELLER
Disjoncteur, 3p, 3200 A, technique débrochable
Home > EATON - MOELLER
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Gamme de livraison
Gamme | Disjoncteurs ouverts/interrupteurs-sectionneurs | ||
Gamme | Disjoncteurs ouverts | ||
Plage de courants | jusqu'à 4000 A | ||
Fonction de protection | Protection professionnelle | ||
Technique de montage | technique débrochable | ||
| Berceau à commander séparément. | |||
| Module voltmètre externe IZMX-DTP-PTM requis | |||
Taille | IZMX40 | ||
Technique de déclenchement | Déclencheur électronique | ||
norme / homologation | IEC | ||
Nombre de pôles | tripolaire | ||
Degré de protection | IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41 | ||
| convient pour la sélectivité de zones convient pour la communication avec surveillance du système intégrée avec possibilité de test intégrée avec afficheur LCD graphique en option possibilité d'équipement ultérieur avec de nombreux équipements complémentaires | |||
Courant assigné d'emploi = courant assigné ininterrompu | In = Iu | A | 3200 |
jusqu'à 440 V 50/60 Hz | Icu | kA | 105 |
jusqu'à 440 V 50/60 Hz | Ics | kA | 105 |
Déclencheur sur surchage min. | Ir | A | 1600 |
Déclencheur sur surcharge max. | Ir | A | 3200 |
instantané | Ii = In x … | 2 - 12, OFF | |
temporisé | Isd = Ir x … | 2 - 10 |
Caractéristiques techniques
| Généralités | |||
Conformité aux normes | IEC/EN 60947 | ||
Température ambiante | |||
Stockage | ϑ | °C | -40 - +70 (appareils avec afficheur à cristaux liquides -20 - +70) |
Monté (nu) | °C | -25 - +70 (appareils avec afficheur à cristaux liquides -20 - +70) | |
Position de montage | |||
Catégorie d'emploi | B | ||
Degré de protection | IP20, IP55 avec capot de protection, cadres d'étanchéité de porte IP41 | ||
Sens d'alimentation en énergie | quelconque | ||
| Circuits principaux | |||
Courant assigné = courant assigné ininterrompu | In = Iu | A | 3200 |
Courant assigné ininterrompu à 50 °C | Iu | A | 3200 |
Courant assigné ininterrompu à 60 °C | Iu | A | 3200 |
Courant assigné ininterrompu à 70 °C | Iu | A | 75 |
Tension assignée de tenue aux chocs | Uimp | V AC | 12000 |
Tension assignée d'emploi | Ue | V AC | 690 |
Utilisation en schéma IT jusqu'à U = 440 V | IIT | kA | 57.6 |
Catégorie de surtension/Degré de pollution | III/3 | ||
Tension assignée d'isolement | Ui | V | 1000 |
| Pouvoir de coupure | |||
Pouvoir assigné de fermeture en court-circuit | Icm | ||
jusqu'à 440 V 50/60 Hz | Icm | kA | 231 |
jusqu'à 690 V 50/60 Hz | Icm | kA | 166 |
Courant assigné de courte durée admissible 50/60 Hz | |||
t = 1 s | Icw | kA | 85 |
t = 3 s | Icw | kA | 66 |
Pouvoir assigné de coupure en court-circuit Icn | Icn | ||
Icu IEC/EN 60947 cycle d'essai O-t-CO | |||
jusqu'à 240 V 50/60 Hz | Icu | kA | 105 |
jusqu'à 440 V 50/60 Hz | Icu | kA | 105 |
jusqu'à 690 V 50/60 Hz | Icu | kA | 75 |
Ics IEC/EN 60947 cycle d'essai O-t-CO-t-CO | |||
jusqu'à 240 V 50/60 Hz | Ics | kA | 105 |
jusqu'à 440 V 50/60 Hz | Ics | kA | 105 |
jusqu'à 690 V 50/60 Hz | Ics | kA | 75 |
Temps caractéristiques | |||
Temps de fermeture contrôlée par bobine d'enclenchement | ms | 35 | |
Temps total de coupure avec déclencheur à émission de tension | ms | 22 | |
Temps de coupure total avec déclencheur à manque de tension | ms | 37 | |
Temps de coupure total lors du déclenchement instantané sur court-circuit (jusqu'à extinction complète de l'arc) | ms | ≦ 45 | |
Fréquence de manœuvres max. | Man./h | 60 | |
Puissance dissipée sous le courant assigné In | |||
Technique débrochable (disjoncteur avec berceau) | W | 560 | |
| Poids | |||
technique débrochable | |||
Tripolaires | kg | 70 | |
Tétrapolaires | kg | 86 | |
Berceau vide | |||
3 pôles | kg | 27 | |
tétrapolaire | kg | 35 | |
| Sections raccordables | |||
Barre Cu | |||
Appareils débrochables | |||
Conducteurs noirs | mm | 3 x 80 x 10 | |
| Il s'agit de valeurs utilisées dans les installations particulières. Les valeurs dépendent de la température régnant autour du disjoncteur et subissant les influences de la température ambiante, du degré de protection (IP), de la hauteur d'installation, des cloisons et éventuellement de la ventilation externe. De ce fait, selon la configuration de l'installation, il peut résulter un déclassement ("derating"), compensable par une augmentation de section. Des indications exactes peuvent être données par les essais d'échauffement au niveau de chaque installation. | |||
| Courant ininterrompu admissible pour les disjoncteurs utilisés à différentes températures dans une même installation. Les températures intérieures escomptées peuvent être estimées sur la base des directives IEC applicables. | |||
Remarques | Module voltmètre externe IZMX-DTP-PTM requis | ||
Caractéristiques techniques ETIM 7.0
| Commutateurs basse tension (EG000017) / Disjoncteur pour protection de transformateur, de générateur et d'installation (EC000228) | |||
| Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Interrupteur de puissance de protection de transformateur, générateur et système ([email protected] [AJZ716013]) | |||
courant permanent nominal (Iu) | A | 3200 | |
tension assignée (Ue) | V | 690 - 690 | |
courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz | kA | 105 | |
réglage de courant du déclencheur de surcharge | A | 1600 - 3200 | |
plage de réglage du déclencheur de court-circuit retardé de courte durée | A | 6400 - 32000 | |
plage de réglage du déclencheur de court-circuit non retardé | A | 6400 - 38400 | |
protection intégrée contre les mises à la terre accidentelles | non | ||
type de raccordement du circuit principal | raccordement par rail | ||
type de construction de l'appareil | technique de tiroir pour appareil encastré | ||
adapté à un montage de profilés chapeaux | non | ||
montage de profilés chapeaux en option | non | ||
nombre de contacts auxiliaires à ouverture | 0 | ||
nombre de contacts auxiliaires à fermeture | 0 | ||
nombre de contacts auxiliaires à deux directions | 2 | ||
relais de signalisation de déclenchement disponible | oui | ||
avec déclencheur à sous-tension | non | ||
nombre de pôles | 3 | ||
position du raccordement de circuit principal | arrière | ||
position du raccordement de circuit principal | arrière | ||
finition de l'élément d'actionnement | à poussoir | ||
appareil complet avec unité de protection | oui | ||
commande motorisée intégrée | non | ||
commande motorisée en option | oui | ||
indice de protection (IP) | IP20 | ||
