> >>XN-PLC-CANOPEN 140157 ELECTRIC Gateway CANopen con PLC 85 50 274124
Anterior producto Siguiente producto

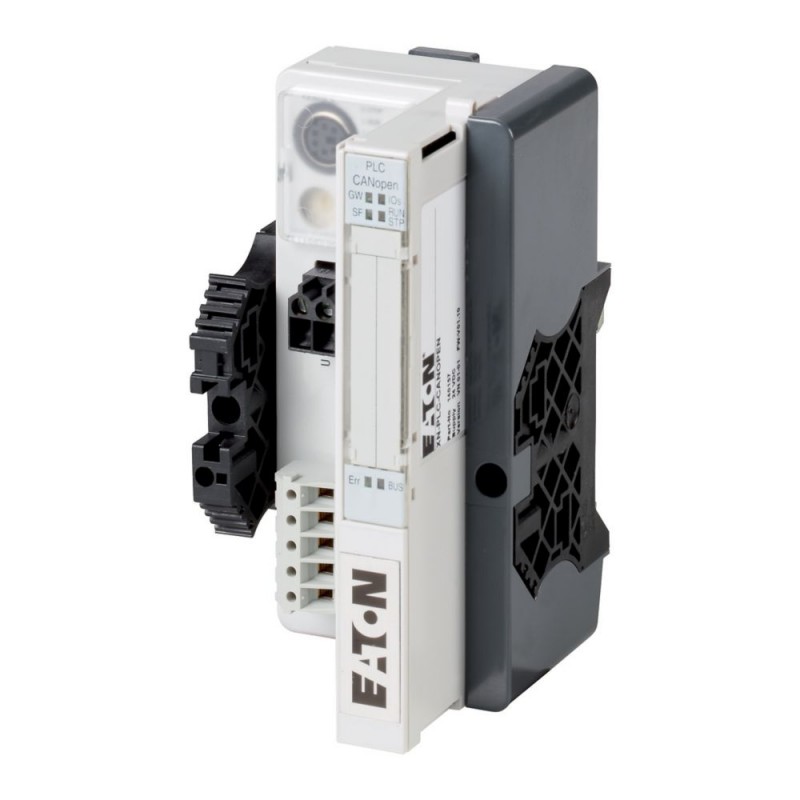

XN-PLC-CANOPEN 140157 EATON ELECTRIC Gateway CANopen con PLC 85 50 274124 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XN-PLC-CANOPEN 140157 EATON ELECTRIC Gateway CANopen con PLC 85 50 274124

XN-PLC-CANOPEN

140157

EATON-MOELLER

Gateway CANopen con PLC 85 50 274124

Más detalles


Controladores industriales (PLC) > Unidad base de PLC

Módulos E/S Remotas XION

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Entrega de programa
La función
 Un sistema de control Modular XN-PLC
Técnica de conexión
 RJ45
La función
 XN-Puerta de enlace de suministro integrada, programable
Breve Descripción
 soporta hasta 74 disco-tipo de módulos (XN, XNE a medida limitada)
1 x Conector de Estilo Abierto
Modo de funcionamiento y el ajuste de la dirección con dos hexadecimal giratorio de codificación interruptores
De bus de campo conexión
 CANopen®
Capacidad del Terminal (bus de campo/voltaje de la fuente)
 Terminales de tornillo
Interfaz de servicio de
 PS/2 toma
Velocidad de transferencia de datos
 ajustable hasta 1 Mbit/s
La memoria de usuario
 128 Kbyte
Servidor Web integrado
 no
Instrucciones de Autobús refrescante módulo ya está integrado.
La información acerca de los equipos suministrados en El paquete de entrega para todas las puertas de enlace incluye: 2 x soporte de extremo XN-CME-32/2-SW, 1 x placa final XN-ABPL
Datos técnicos
General
Normas
 EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potencial de aislamiento
 Sí, a través de un optoacoplador
Temperatura ambiente
 °C 0 - +55
Almacenamiento
 °C -25 - +85
Humedad relativa
 5 - 95 % (interior), Nivel RH-2, sin condensación (almacenamiento a 45°C)
Gases nocivos
 ppm ASÍ2: 10 (rel. humedad < 75%, sin condensación)
H2S: 1.0 (rel. humedad < 75 %,sin condensación)
La vibración
 de acuerdo a la norma IEC/EN 60068-2-6
Mecánica de resistencia a los golpes
 g de acuerdo con IEC 60068-2-27
Continua resistencia a los golpes (IEC/EN 60068-2-29)
 De acuerdo a la norma IEC 60068-2-29
Caída y derrocar a
 De acuerdo a la norma IEC 60068-2-31, caída libre según IEC 60068-2-32
Grado de Protección
 IP20
Compatibilidad electromagnética (EMC)
ESD
 kV EN 61100-4-2
Los campos electromagnéticos
 V/m EN 61100-4-2
Ráfaga
 EN 61100-4-4
Sobretensiones
 EN 61100-4-5
Irradiaba RFI
 V EN 61100-4-6
Emite interferencias radiadas, de alta frecuencia)
 dB EN 55016-2-3
Las fluctuaciones de tensión/de huecos de tensión
 EN 61131-2
Tipo de prueba
 a EN 61131-2
Aprobaciones
 CE, cULus
Estática de la disipación de calor, no dependiente de la corriente
 Pvs W 10
Otros datos técnicos (hoja de catálogo)
 >Datos Técnicos
Terminaciones
Clasificados de datos
 de acuerdo a VDE 0611 Parte 1/8.92/IEC/EN 60947-7-1
El diseño de la conexión en la dirección SUPERIOR
 Resorte/tornillo de la terminal
Pelar longitud
 mm 8
Rango de sujeción
 max. 0.5 - 2.5 mm2
Conectable conductores
Sólido
 mm2 0.5 - 2.5
Flexible sin casquillo
 mm2 0.5 - 1.5
Flexible con el casquillo
 mm2 0.5 - 1.5
Flexible con el casquillo
 mm2 0.5 - 1.5
Indicador de pin IEC/EN 60947-1
 A1
La creación de redes
Autobús
 CANopen®
Bus protocolo
 CANopen®
La máxima configuración de la estación de
 74 tarjetas (XN, XNE con limitaciones) de la parte de diseño o max. la longitud de la estación: 1 m
Sistema de suministro de
 Usys V DC 24 /5
Coordinación tipo 2
 Usys V DC
Coordinación tipo 1
 Usys V DC
La tensión de campo
 UL 24 V DC
Margen admisible
 18-30 V DC
Ondulación Residual
 % Según EN 61131-2
Interfaz de servicio de
 PS/2 toma
El diseño de la conexión de bus de campo
 Abierto tipo de conector
Velocidad de transferencia de datos
 kBit/s 10, 20, 50, 125, 250, 500, 800, 1000
Velocidad de transferencia de datos de configuración
 Software
Abordar
 Software
Campo de terminación de bus
 Externo
Rango de direcciones
 1 - 127 decimal
Código de programa/datos
 kByte 128/96
El tiempo de ciclo de 1 k de instrucciones (Bit, Byte)
 ms < 0.5
Reloj de tiempo Real
 Sí
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 0
La disipación de calor por polo, dependiente de la corriente
 Pvid W 0
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 0
Estática de la disipación de calor, no dependiente de la corriente
 Pvs W 10
La disipación de calor de la capacidad
 Pdiss W 0
Temperatura ambiente de operación min.
 °C 0
Ambiente de funcionamiento temperatura máx.
 °C 55
Grado de Protección
 IP20
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 Cumple con la norma de producto.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Aprobaciones
Normas De Producto UL 508; CSA-C22.2 Nº 142; IEC/EN 6113-2; marcado CE
UL File No. E205091
UL Categoría de Control No. NRAQ, NRAQ7
Archivo CSA No. UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No. 2252-01, 2252-81
América Del Norte Certificación Reconocido por UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte No
Limitación De La Corriente En El Disyuntor No
Grado de Protección IEC: IP20, UL/CSA Tipo: -
Dimensiones
MN05002017Z manual de Usuario XI/ON XN-PLC-CANopen puerta de enlace
>>

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 18 Mbytes
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
