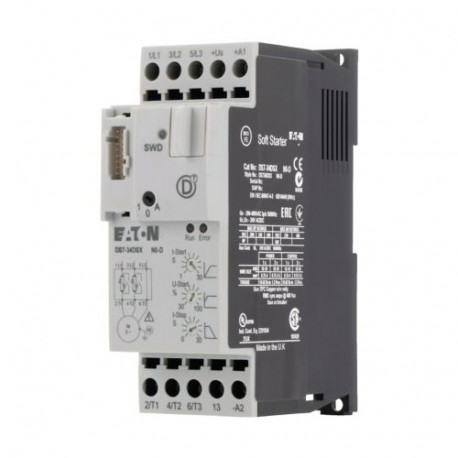

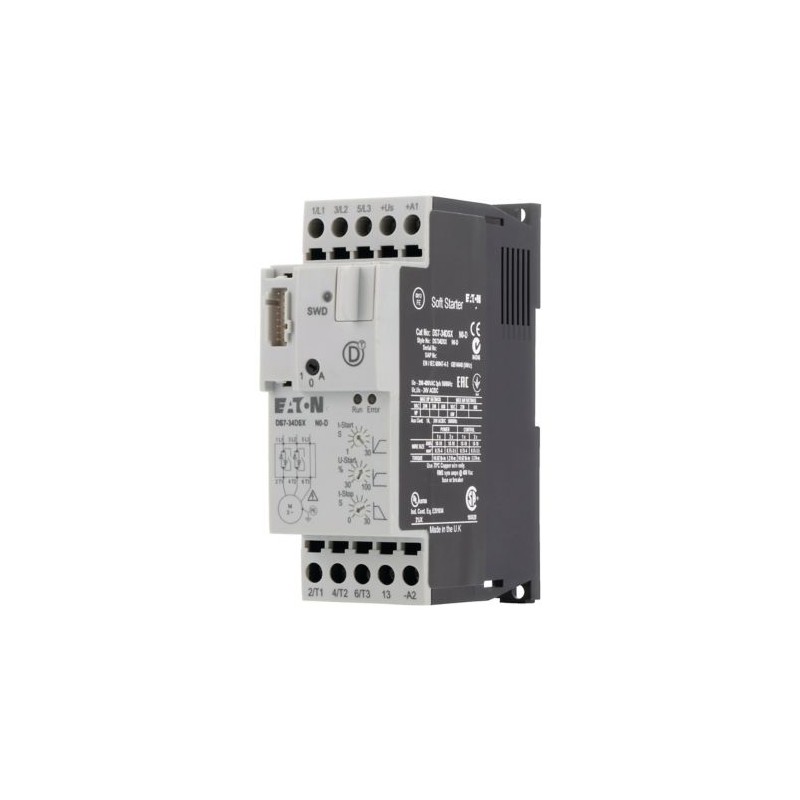

Normas
IEC/EN 60947-4-2
UL 508
CSA22.2-14
Aprobaciones
UL
CSA
C-Tick
UkrSEPRO
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-3
El calor húmedo, cíclico, IEC 60068-2-10
Temperatura ambienteOperación [ϑ]
-5 - +40
hasta 60 en el 2% de reducción de potencia por Kelvin, el aumento de temperatura °C
Temperatura ambienteAlmacenamiento [ϑ]
-25 - +60 °C
Altitud
0 - 1000 m, por encima de que el 1% de reducción de potencia por cada 100 m , hasta 2000 m m
Posición de montaje
Vertical
Grado de protecciónGrado de Protección
IP20
Protección contra los contactos directos
De los dedos y la parte posterior de la mano a prueba de
Categoría de sobretensión/grado de contaminación
II/2
Resistencia a los golpes
8 g/11 ms
Resistencia a la vibración según EN 60721-3-2
2M2
Nivel de interferencia de Radio (IEC/EN 55011)
B
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0.45 W
Principal la realización de rutas de
Voltaje nominal de funcionamiento [Ue]
200 - 480 V CA
Frecuencia de alimentación [fLN]
50/60 Hz
Corriente de operación nominal [Ie]CA-53 [Ie]
9 Un
Asignado potencia del motor (conexión Estándar, En Línea)a 230 V, 50 Hz [P]
2.2 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 400 V, 50 Hz [P]
4 kW
Asignado potencia del motor (conexión Estándar, En Línea)a 200 V, 60 Hz [P]
2 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 230 V, 60 Hz [P]
3 HP
Asignado potencia del motor (conexión Estándar, En Línea)a 460 V, 60 Hz [P]
5 HP
La sobrecarga de ciclo IEC/EN 60947-4-2AC-53a
9: AC-53a: 3 - 5: 75 - 10
La sobrecarga de ciclo IEC/EN 60947-4-2Derivación interna contactos
✓
Clasificación de cortocircuitoEscriba "1" coordinación
PKM0-10 (+ CL-PKZ0)
Clasificación de cortocircuitoEscriba "2" coordinación (adicionales con los fusibles para la coordinación de tipo "1")
3 x 170M1362
Portafusibles (número x de la parte no.)
3 x 170H1007
Longitudes de CableSólido
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDos
Longitudes de CableFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Longitudes de CableSólido o trenzado
18 - 10 AWG
Longitudes de CablePar de apriete
1.2 Nm
Longitudes de CableDestornillador (PZ: Pozidriv)
PZ2; 1 x 6 mm mm
Los cables de ControlSólido
1 x (0.75 - 4)
2 x (0.75 - 2.5) mmDos
Los cables de ControlFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Los cables de ControlSólido o trenzado
18 - 10 AWG
Los cables de ControlPar de apriete
1.2 Nm
Los cables de ControlDestornillador
0,8 x 5,5
1 x 6 mm
Entradas digitalesLa tensión de ControlDC-operado
24 V DC +10 %/- 15 % oder über SWD V DC
Entradas digitalesConsumo de corriente 24 VExterna De 24 V
1.6 mA
Entradas digitalesPick-up de voltajeDC-operado
17.3 - 27 V DC
Entradas digitalesCaída de voltaje [x Us]CC operada
0 - 3 V DC
Entradas digitalesLa hora de recogidaCC operada
250 ms
Entradas digitalesTiempo de caídaCC operada
350 ms
Regulador de suministro deTensión [Us]
24 V DC +10 %/- 15 % V
Regulador de suministro deConsumo de corriente [Ie]
50 mA
Regulador de suministro deNotas
Externa tensión de alimentación
Salidas de reléNúmero de
1 (TOR)
Salidas de reléRango de tensión de
=UsV AC
Salidas de reléAC-11 rango de corriente
1 A, AC-11
Función de arranque suave
Tiempos de rampaLa aceleración
1 - 30 s
Tiempos de rampaLa desaceleración
0 - 30 s
Inicio de voltaje (= apagado voltaje)
30100 %
Inicio pedestal
30 - 100 %
Limitación de corriente
(0 - 8) x Ie
Campos de aplicaciónCampos de aplicación
El arranque suave de las tres fases en motores asíncronos
Campos de aplicación1-los motores de fase
●
Campos de aplicación3-fase de motores
✓
De conmutación rápida (semiconductor contactor)
- (mínimo tiempo de rampa 1s)
Función de arranque suave
✓
Arrancador inversor
Solución externa necesaria
La supresión de transitorios de cierre
✓
Limitación de corriente
●, con PKE
La memoria de averías
8 Fallos
La supresión de la DC componentes para motores
✓
Potencial de aislamiento entre la alimentación y el control de secciones
✓
Interfaces De Comunicación
SmartWire-DT
Nominal soportada de impulso de voltaje:
- 1.2 µs/50 µs (tiempo de subida/bajada del pulso de la IEC/EN 60947-2 o -3)
- Se aplica para el circuito de control de alimentación/sección/caja
