Vergrößern

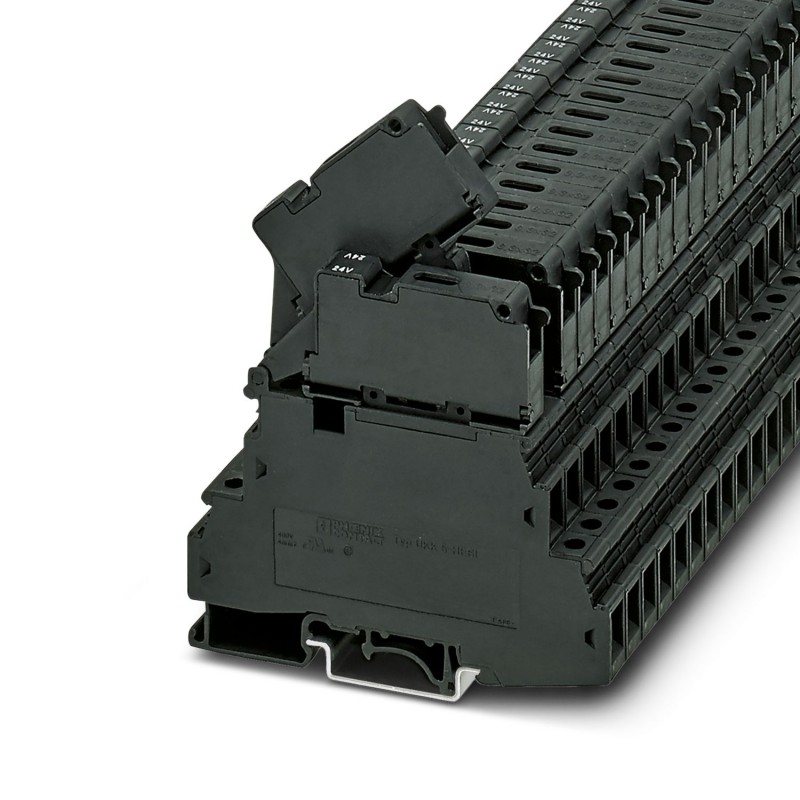

UKK 5-HESILED 24 (6,3X32) 0711632 PHOENIX CONTACT Sicherungsreihenklemme
UKK 5-HESILED 24 (6,3X32)
0711632
PHOENIX_CONTACT
50
Sicherungsreihenklemme
Reihenklemmen > Sicherungs-Reihenklemme
Terminals
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 0711632 |
|---|---|
| Verpackungseinheit | 50 STK |
| Verkaufsschlüssel | A1 - Reihenklemmen |
| Katalogseite | Seite 457 (C-1-2017) |
| GTIN | 4017918838935 |
| Gewicht pro Stück (exklusive Verpackung) | 36,810 g |
| Gewicht pro Stück (inklusive Verpackung) | 37,530 g |
| Zolltarifnummer | 85369095 |
| Herkunftsland | PL (Polen) |
Allgemein
| Anzahl der Etagen | 2 |
|---|---|
| Anzahl der Anschlüsse | 4 |
| Nennquerschnitt | 4 mm² |
| Farbe | schwarz |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Maximale Verlustleistung bei Nennbedingung | 1,02 W (beim Anschluss mehrerer Etagen vervielfältigt sich der Wert) |
| Sicherung | G / 6,3 x 32 |
| Art der Sicherung | Glas / Keramik / ... |
| Bemessungsstoßspannung | 6 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Anschluss gemäß Norm | IEC 60947-7-3 |
| Belastungsstrom maximal | 32 A |
| Nennstrom IN | 32 A |
| Nennspannung UN | 400 V |
| Belastungsstrom maximal (obere Etage) | 10 A |
| Nennstrom IN(obere Etage) | 10 A |
| Nennspannung UN | 400 V |
| Offene Seitenwand | Nein |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Brandverhalten für Schienenfahrzeuge (DIN 5510-2) | Prüfung bestanden |
| Prüfverfahren mit einer Prüfflamme (DIN EN 60695-11-10) | V0 |
| Sauerstoffindex (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Klasse I | 2 |
| NF F16-101, NF F10-102 Klasse F | 2 |
| Oberflächen Flammbarkeit NFPA 130 (ASTM E 162) | bestanden |
| Spezifisch optische Rauchgasdichte NFPA 130 (ASTM E 662) | bestanden |
| Rauchgastoxität NFPA 130 (SMP 800C) | bestanden |
| Wärmeabgabe kalorimetrisch NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Anschlussdaten
| Leiterquerschnitt starr min | 0,2 mm² |
|---|---|
| Leiterquerschnitt starr max | 4 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 4 mm² |
| 2 Leiter gleichen Querschnitts starr min | 0,2 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 1,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 1,5 mm² |
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Lehrdorn | A4 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,8 Nm |
Normen und Bestimmungen
| Anschluss gemäß Norm | CSA |
|---|---|
| IEC 60947-7-3 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.0 27141116 eCl@ss 4.1 27141116 eCl@ss 5.0 27141116 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141116 eCl@ss 8.0 27141116 eCl@ss 9.0 27141116
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX REIHENKLEMMEN DE.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-0711632-UKK 5-HESILED 24 (6,3X32) | 106 Kbytes |
|
