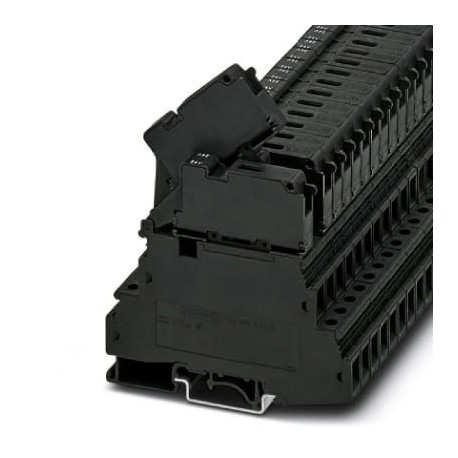

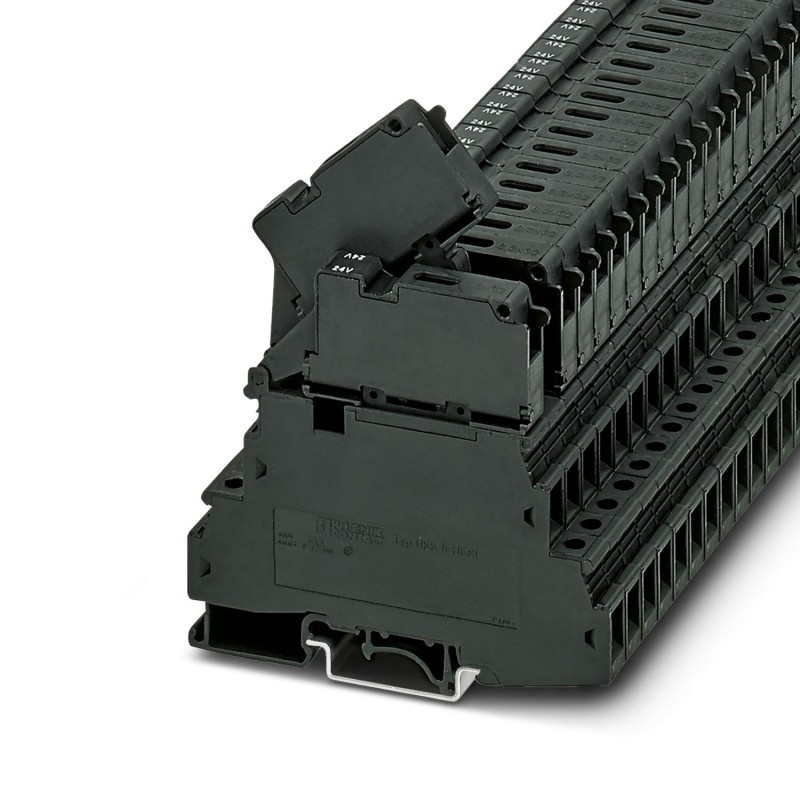

UKK 5-HESILED 24 (6,3X32) 0711632 PHOENIX CONTACT Borne de carril para fusible
UKK 5-HESILED 24 (6,3X32)
0711632
PHOENIX_CONTACT
50
Borne de carril para fusible, tipo de fusible: Vidrio/cerámica/..., tipo de conexión: Conexión por tornillo, sección: 0,2 mm²- 4 mm², AWG: 24 - 12, corriente nominal: 32 A, tensión nominal: 400 V, anchura: 8,2 mm, tipo de fusible: G/6,3 x 32, clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: negro
Borne de carril para fusible, tipo de fusible: Vidrio/cerámica/..., tipo de fusible: G/6,3 x 32, tensión nominal: 400 V, corriente nominal: 32 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 1,5 mm², sección: 0,2 mm²- 4 mm², Sección de dimensionamiento: 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: negro
Bloques de terminales > Boque de terminales para fusible
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 0711632 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1234 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 457 (C_1_2017) |
| EAN | 4017918838935 |
| Peso por unidad (sin incluir el embalaje) | 36,810 g |
| Número de tarifa arancelaria | 85369095 |
| País de origen | PL (Polonia) |
Generalidades
| Número de pisos | 2 |
|---|---|
| Número de conexiones | 4 |
| Sección nominal | 4 mm² |
| Color | negro |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Potencia disipada máxima con condición nominal | 1,02 W (al conectar varios pisos se reproduce el valor) |
| Fusible | G/6,3 x 32 |
| Tipo de fusible | Vidrio/cerámica/... |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-3 |
| Corriente de carga máxima | 32 A |
| Corriente nominal IN | 32 A |
| Tensión nominal UN | 400 V |
| Corriente de carga máxima (piso superior) | 10 A |
| Corriente nominal IN(piso superior) | 10 A |
| Tensión nominal UN | 400 V |
| Pared lateral abierta | No |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 8,2 mm |
|---|---|
| Longitud | 86,5 mm |
| Altura NS 35/7,5 | 79 mm |
| Altura NS 35/15 | 86,5 mm |
| Altura NS 32 | 84 mm |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1,5 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Calibre macho | A4 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,8 Nm |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-3 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0 27141116 eCl@ss 4.1 27141116 eCl@ss 5.0 27141116 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141116 eCl@ss 8.0 27141116 eCl@ss 9.0 27141116
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
