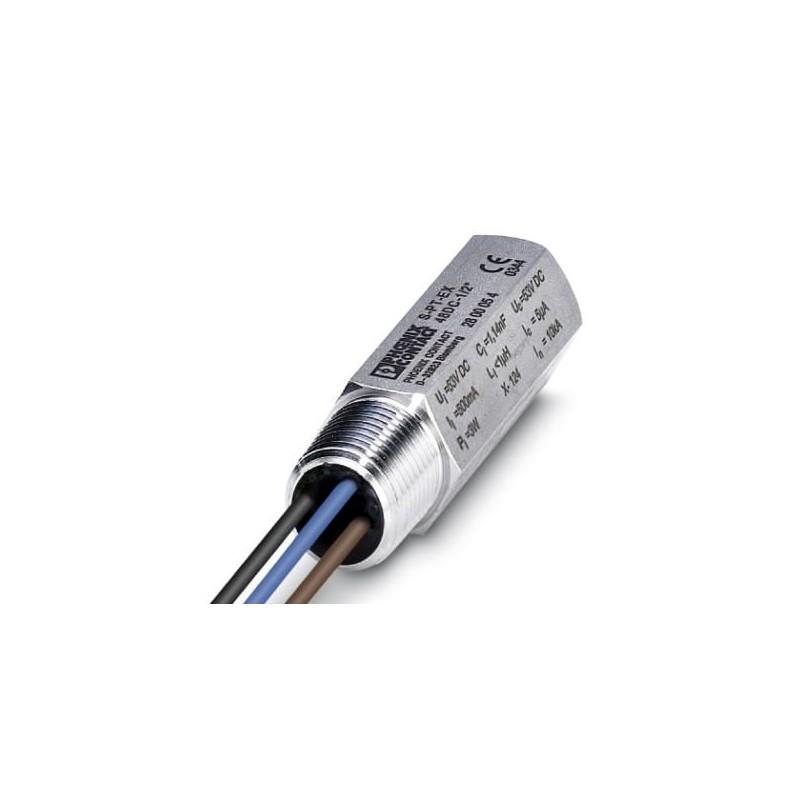

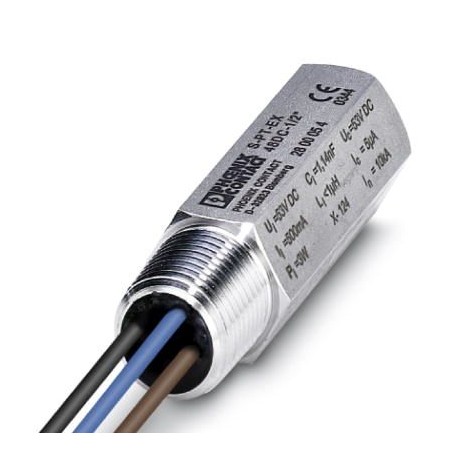

S-PT-EX-48DC-1/2"
2800054
PHOENIX_CONTACT
1
Überspannungsschutzgerät
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2800054 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | K1 - Überspannungsschutz |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 130 (C-4-2017) |
GTIN | 4046356445689 |
Gewicht pro Stück (exklusive Verpackung) | 198,620 g |
Gewicht pro Stück (inklusive Verpackung) | 219,230 g |
Zolltarifnummer | 85363010 |
Herkunftsland | DE (Deutschland) |
Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (non-Ex) |
---|---|
Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
Schutzart | IP67 |
Material Gehäuse | Edelstahl |
---|---|
Farbe | silberfarben |
Normen für Luft- und Kriechstrecken | IEC 60664-1 |
IEC 60079-11 | |
Montageart | 1/2" NPT |
Bauform | Einschraubmodul |
Polzahl | 2 |
Wirkungsrichtung | Line-Line & Line-Earth Ground |
IEC-Prüfklasse | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Nennspannung UN | 48 V DC |
Höchste Dauerspannung UC | 53 V DC |
37 V AC | |
Betriebswirkstrom ICbei UC | ≤ 5 µA |
Schutzleiterstrom IPE | ≤ 2 µA |
Nennableitstoßstrom In(8/20) µs (Ader-Ader) | 170 A |
Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 10 kA |
Impulsableitstoßstrom Iimp(10/350) µs | 1 kA |
Gesamtableitstoßstrom Itotal(8/20) µs | 20 kA |
Gesamtableitstoßstrom Itotal(10/350) µs | 2 kA |
Nennimpulsstrom Ian (10/1000)µs (Ader-Ader) | 34 A |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) spike | ≤ 160 V |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike | ≤ 1,1 kV |
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Ader) statisch | ≤ 80 V |
Schutzpegel Up(Ader-Ader) | ≤ 90 V (C3 - 10 A) |
Schutzpegel Up(Ader-Erde) | ≤ 1,1 kV (C3 - 100 A) |
≤ 1,1 kV (C1 - 1 kV / 500 A) | |
≤ 1,2 kV (C2 - 10 kV / 5 kA) | |
Ansprechzeit tA(Ader-Ader) | ≤ 1 ns |
Ansprechzeit tA (Ader-Erde) | ≤ 100 ns |
Einfügungsdämpfung aE, sym. | typ. 0,1 dB (30 MHz / 50 Ω) |
typ. 0,1 dB (6 MHz / 150 Ω) | |
Grenzfrequenz fg (3dB), sym. im 50 Ohm-System | typ. 70 MHz |
Grenzfrequenz fg (3dB), sym. im 150 Ohm-System | typ. 40 MHz |
Kapazität (Ader-Ader) | typ. 20 pF |
Kapazität (Ader-Erde) | typ. 5 pF |
Meldung Überspannungsschutz defekt | keine |
Stoßstromfestigkeit (Ader-Ader) | C3 - 10 A |
Stoßstromfestigkeit (Ader-Erde) | C1 - 1 kV/500 A |
C2 - 10 kV/5 kA | |
C3 - 100 A | |
D1 - 1 kA | |
Wechselstromfestigkeit (Ader-Erde) | 10 A - 1 s |
Normen/Bestimmungen | EN 61643-21 A2:2013 |
---|---|
EN 60079-0 2012 | |
EN 60079-1 2007 | |
EN 60079-11 2012 | |
EN 60079-31 2009 | |
IEC 60079-0 2011 | |
IEC 60079-1 2007 | |
IEC 60079-11 2011 | |
IEC 60079-31 2008 |
Maximale innere Kapazität Ci | 1,14 nF |
---|---|
Max. innere Induktivität Li | 1 µH |
Maximaler Eingangsstrom Ii | 500 mA (T4 / ≤ 75 °C) |
500 mA (T5 / ≤ 75 °C) | |
500 mA (T6 / ≤ 60 °C) | |
max. Eingangsspannung Ui | 53 V DC |
max. Eingangsleistung Pi | 3 W |
Isolationsspannung gegen Erde | 500 V AC |
Umgebungstemperatur (Betrieb) | -40 °C ... 75 °C (T4) |
-40 °C ... 75 °C (T5) | |
-40 °C ... 60 °C (T6) |
ATEX | II 1 G Ex ia IIC T4...T6 |
---|---|
II 2 G Ex d IIC T4...T6 | |
II 1 D Ex iaD 20 IP6x T85 °C...135 °C | |
II 2 D Ex tD A21 IP6x T85 °C...135 °C | |
IECEx | Ga Ex ia IIC T4...T6 |
Ex d IIC T4...T6 | |
Ex iaD IP6x T85 °C...135 °C | |
Ex tD A21 IP6x T85 °C...135 °C |
