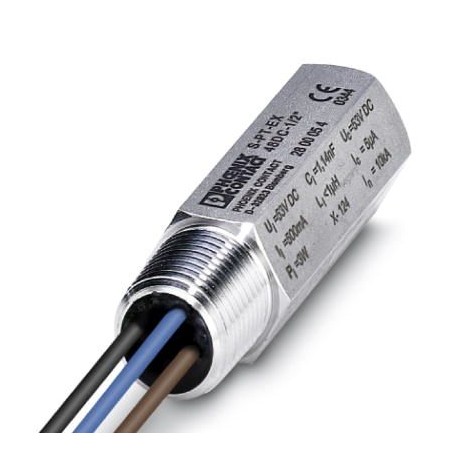

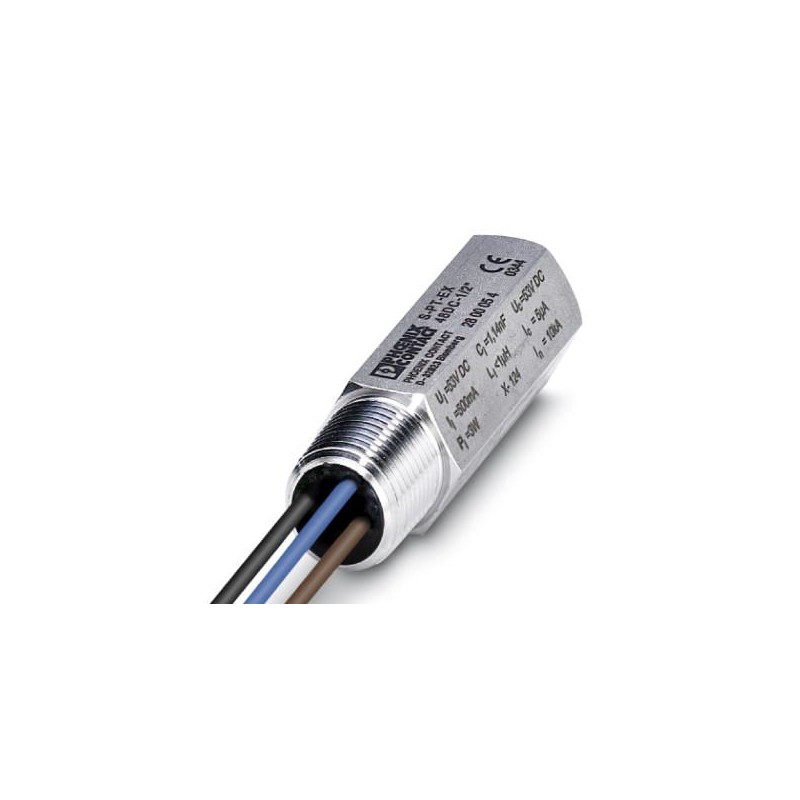

S-PT-EX-48DC-1/2"
2800054
PHOENIX_CONTACT
1
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2800054 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 130 (C-4-2017) |
GTIN | 4046356445689 |
Poids par pièce (hors emballage) | 0,199 KGM |
Numéro du tarif douanier | 85363010 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (non Ex) |
---|---|
Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
Indice de protection | IP67 |
Matériau du boîtier | Acier inoxydable |
---|---|
Coloris | argenté |
Normes pour les lignes de fuite et distances dans l'air | CEI 60664-1 |
CEI 60079-11 | |
Type de montage | 1/2" NPT |
Type | Module à visser |
Nombre de pôles | 2 |
Sens de l'action | Line-Line & Line-Earth Ground |
Classe d'essai CEI | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Tension nominale UN | 48 V DC |
Tension permanente maximale UC | 53 V DC |
37 V AC | |
Courant utile de service ICpour UC | ≤ 5 µA |
Courant résidual IPE | ≤ 2 µA |
Courant nominal de décharge In(8/20) µs (fil-fil) | 170 A |
Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
Courant de décharge d'impulsion Iimp(10/350) µs | 1 kA |
Courant de décharge global Itotal(8/20) µs | 20 kA |
Courant de décharge global Itotal(10/350) µs | 2 kA |
Courant d'impulsion nominal Ian (10/1000)µs (fil-fil) | 34 A |
Limitation tension de sortie pour 1 kV/µs (fil-fil) spike | ≤ 160 V |
Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 1,1 kV |
Limitation tension de sortie pour 1 kV/µs (fil-fil) statique | ≤ 80 V |
Niveau de protection Up(fil-fil) | ≤ 90 V (C3 - 10 A) |
Niveau de protection Up(fil-terre) | ≤ 1,1 kV (C3 - 100 A) |
≤ 1,1 kV (C1 - 1 kV / 500 A) | |
≤ 1,2 kV (C2 - 10 kV / 5 kA) | |
Temps d'amorçage tA(fil-fil) | ≤ 1 ns |
Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
Perte d'insertion aE, sym. | typ. 0,1 dB (30 MHz / 50 Ω) |
typ. 0,1 dB (6 MHz / 150 Ω) | |
Fréquence limite fg (3 dB), sym., dans le système 50 Ohm | typ. 70 MHz |
Fréquence limite fg (3 dB), sym., dans le système 150 Ohm | typ. 40 MHz |
Capacité (fil-fil) | typ. 20 pF |
Capacité (fil-terre) | typ. 5 pF |
Message protection antisurtension défectueuse | aucun |
Résistance aux courants de choc (fil-fil) | C3 - 10 A |
Résistance aux courants de choc (fil-terre) | C1 - 1 kV/500 A |
C2 - 10 kV/5 kA | |
C3 - 100 A | |
D1 - 1 kA | |
Résistance au courant alternatif (fil-terre) | 10 A - 1 s |
Normes/prescriptions | EN 61643-21 A2:2013 |
---|---|
EN 60079-0 2012 | |
EN 60079-1 2007 | |
EN 60079-11 2012 | |
EN 60079-31 2009 | |
CEI 60079-0 2011 | |
CEI 60079-1 2007 | |
CEI 60079-11 2011 | |
CEI 60079-31 2008 |
Capacité interne maximale Ci | 1,14 nF |
---|---|
Inductance interne max. Li | 1 µH |
Courant d’entrée max. Ii | 500 mA (T4 / ≤ 75 °C) |
500 mA (T5 / ≤ 75 °C) | |
500 mA (T6 / ≤ 60 °C) | |
Tension d'entrée max. Ui | 53 V DC |
Puissance d'entrée max. Pi | 3 W |
Tension d'isolement à la terre | 500 V AC |
Température ambiante (fonctionnement) | -40 °C ... 75 °C (T4) |
-40 °C ... 75 °C (T5) | |
-40 °C ... 60 °C (T6) |
ATEX | II 1 G Ex ia IIC T4...T6 |
---|---|
II 2 G Ex d IIC T4...T6 | |
II 1 D Ex iaD 20 IP6x T85 °C...135 °C | |
II 2 D Ex tD A21 IP6x T85 °C...135 °C | |
IECEx | Ga Ex ia IIC T4...T6 |
Ex d IIC T4...T6 | |
Ex iaD IP6x T85 °C...135 °C | |
Ex tD A21 IP6x T85 °C...135 °C |
