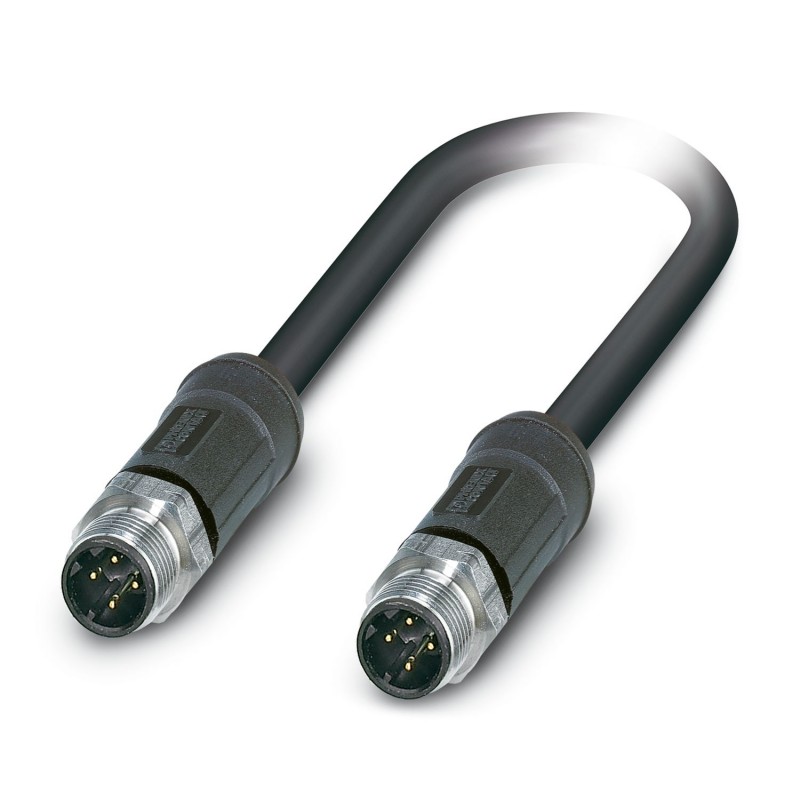

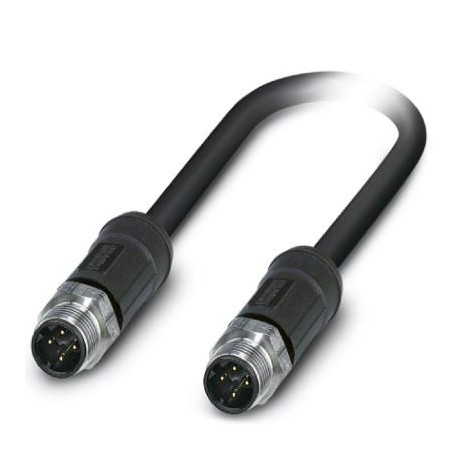

VS-M12MSD/5,0-93X/M12MSDOD 1454244 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

VS-M12MSD/5,0-93X/M12MSDOD 1454244 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 ..

VS-M12MSD/5,0-93X/M12MSDOD

1454244

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polig, RADOX® GKW S halogenfrei, schwarzgrau RAL 7021, geschirmt, Stecker gerade M12 / IP69K, Kodierung: D, auf Stecker gerade M12 / IP69K, Kodierung: D, Kabellänge: 5 m, für Außenanwendungen, mit Edelstahlrändel

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$79.61
3+$75.83
6+$74.01
8+$73.36
11+$72.75
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Kabellänge5 m

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 105 °C
-40 °C ... 85 °C (bei raschen Temperaturwechseln (nach IEC 60512-11-4))
SchutzartIP65
IP67
IP68
IP69K

Allgemein

Bemessungsstrom bei 40 °C4 A
Bemessungsspannung250 V
Polzahl4
KodierungD - Daten
Normen/BestimmungenM12-Steckverbinder IEC 61076-2-101
Signalart/KategoriePROFINET CAT5 (IEC 11801), 100 MBit/s
Ethernet CAT5 (IEC 11801), 100 MBit/s
StatusanzeigeNein
Verschmutzungsgrad3
Steckzyklen≥ 100
Anzugsdrehmoment0,4 Nm (M12-Steckverbinder)

Material

Brennbarkeitsklasse nach UL 94V0
Material KontaktCuSn
Material KontaktoberflächeNi/Au
Material KontaktträgerPP
Material GriffkörperPP
Material RändelEdelstahl
Material DichtungFPM

Leitung

KabeltypPROFINET Außenbereich
Kabeltyp (Kurzzeichen)93X
Kabelaufbau1x4xAWG22/7; SF/TQ
Leiterquerschnitt4x 0,34 mm²
AWG Signalleitung22
Leiteraufbau Signalleitung7x 0,25 mm
Aderdurchmesser inkl. Isolierung1,95 mm
Aderfarbenweiß-blau, orange-gelb
GesamtverseilungSternvierer
SchirmungKunststoffkaschierte Alu-Folie, Geflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung100 %
Außenmantel, Farbeschwarz RAL 9005
Wandstärke Außenmantel≥ 0,8 mm
Kabelaußendurchmesser D7,25 mm ±0,3 mm
Mindestbiegeradius, fest verlegt6 x D
Mindestbiegeradius, flexibel verlegt10 x D
Kabelgewicht81 g/m
Außenmantel, MaterialRADOX® GKW S
Material AderisolationRADOX® Com
Material Leiterversilberte Cu-Litze
Leiterwiderstand≤ 54,4 Ω/km
Betriebskapazität≤ 65 pF (Ader-Ader)
≤ 100 pF (Ader-Schirm)
Wellenwiderstand100 Ω ±5 Ω (f = 100 MHz)
Signalgeschwindigkeit66 c
Schirmdämpfung40 dB (30 MHz ≤ f ≤ 100 MHz)
Kopplungswiderstand200,00 mΩ/m (f ≤ 30 MHz)
Nennspannung Leitung300 V AC
Prüfspannung Leitung2000 V AC (50 Hz, 5 Minuten)
Besondere EigenschaftenBrandschutz in Schienenfahrzeugen nach DIN 5510-2 Brandschutzstufe 1, 2, 3, 4
Brandschutz in Schienenfahrzeugen nach BS 6853 Kabel im und außerhalb vom Fahrzeug, Kat. Ia, Ib, II
gefertigt nach EN 50288-2-2 mehradrige metallische Daten- und Kontrollkabel
Brandschutz in Schienenfahrzeugen nach CEI 11170
Brandschutz in Schienenfahrzeugen EN 45545-2 Gefahrenniveau HL1 - HL3
Ölbeständigkeitnach EN 50306-3 Abs. 4.8
Sonstige Beständigkeitbeständig gegen Kraftstoffe nach EN 50306-3 Abs. 4.9
beständig gegen Säuren und Laugen nach EN 50306-3 Abs. 4.10
Umgebungstemperatur (Betrieb)-50 °C ... 90 °C (Kabel, feste Verlegung)
-40 °C ... 90 °C (Kabel, bewegliche Verlegung)

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1454244-VS-M12MSD/5,0-93X/M12MSDODEnglish154 KbytesPHOENIX CONTACT-1454244-VS-M12MSD/5,0-93X/M12MSDOD
