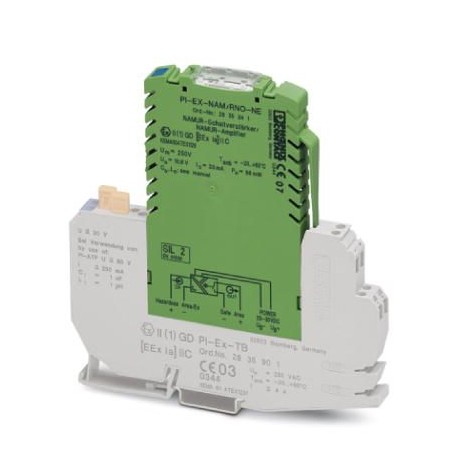

PI-EX-NAM/RNO-NE 2835341 PHOENIX CONTACT Ex-i Binär Eingang: NAMUR-Trennschaltverstärker. Zum Betrieb von Nä.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PI-EX-NAM/RNO-NE 2835341 PHOENIX CONTACT Ex-i Binär Eingang: NAMUR-Trennschaltverstärker. Zum Betrieb von Nä..

PI-EX-NAM/RNO-NE

2835341

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Ex-i Binär Eingang: NAMUR-Trennschaltverstärker. Zum Betrieb von Näherungsinitiatoren und Schaltern im Ex-Bereich. Die Binärsignale werden in den sicheren Bereich übertragen. Relais-Ausgang (Schließer), Leitungsfehlererkennung. Galvanische 3-Wege Trennung.

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$166.09
2+$161.76
3+$159.62
4+$158.25
5+$157.34
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite12,4 mm
Höhe145 mm
Tiefe147 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)max. -20 °C ... 60 °C (siehe Datenblatt)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
SchutzartIP20

Eingangsdaten

Leerlaufspannung8,2 V DC ±10 %
Schaltpunkte (bedämpft)< 1,2 mA (sperrend)
Schaltpunkte (unbedämpft)> 2,1 mA (leitend)

Ausgangsdaten

SchaltausgangRelaisausgang
Konfigurierbar/Programmierbarinvertierbar über Schiebeschalter
KontaktausführungSchließer
KontaktmaterialAgSnO, hartvergoldet
Grenzdauerstrom1 A (30 V DC)
0,5 A (125 V AC)
min. Kontaktstrom1 mA
Lebensdauer mechanisch107 Schaltspiele
Lebensdauer elektrisch2 x 105 Schaltspiele bei Volllast

Versorgung

Versorgungsspannungsbereich20 V DC ... 30 V DC
Stromaufnahme maximalmax. 40 mA
Leistungsaufnahmemax. 0,8 W (24 V)

Anschlussdaten

AnschlussartSchraubanschluss

Allgemein

Anzahl der Kanäle1
StatusanzeigeLED grün (Versorgungsspannung)
LED gelb (Statusanzeige)
LED rot (Leitungsfehler)
Brennbarkeitsklasse nach UL 94V0
Normen/BestimmungenNAMUR-Empfehlung NE 21
Material GehäusePBT und Polyamid PA unverstärkt
Farbegrün
LeitungsüberwachungNE 21
BenennungEingang/Ausgang
Galvanische Trennung375 V (Scheitelwert, nach EN 50020 / EN 60079-11)
BenennungEingang/Versorgung
Galvanische Trennung375 V (Scheitelwert, nach EN 50020 / EN 60079-11)
BenennungAusgang/Versorgung
Galvanische Trennung1,5 kV (50 Hz, 1 min., Prüfspannung)
KonformitätCE-konform
ATEXEx II (1) GD [EEx ia] IIC
Ex II 3 G Ex nAC IIC T4 X
UL, USA / KanadaUL beantragt
Funktionale Sicherheit (SIL)SIL 2

Sicherheitstechnische Kenngrößen

IntegritätsanforderungIEC 61508 - Low-Demand
GerätetypTyp A
Safety Integrity Level (SIL)bis 2
Anteil ungefährlicher Ausfälle (SFF)73 %
λSU1,94 x 10-7 (194 FIT)
λSD6 x 10-9 (6 FIT)
λDU7,4 x 10-8 (74 FIT)
λDD8 x 10-9 (8 FIT)
Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Anforderung (PFDAVG)3,25 x 10-4 (1 Jahr)
1,625 x 10-3 (5 Jahre)
3,25 x 10-3 (10 Jahre)
Diagnosedeckungsgrad (DC)DCS=3%, DCD=9%

Sicherheitstechnische Daten

Max. Ausgangsspannung Uo10,6 V
Max. Ausgangsstrom Io33 mA
Max. Ausgangsleistung Po86 mW
GruppeIIA
max. äußere Induktivität Lo230 mH
max. äußere Kapazität Co72 µF
GruppeIIB
max. äußere Induktivität Lo110 mH
max. äußere Kapazität Co16,2 µF
GruppeIIC
max. äußere Induktivität Lo30 mH
max. äußere Kapazität Co2,3 µF
Sicherheitstechnische Maximalspannung Um250 V AC
