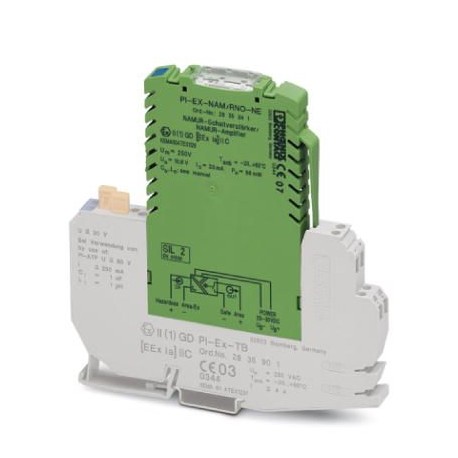

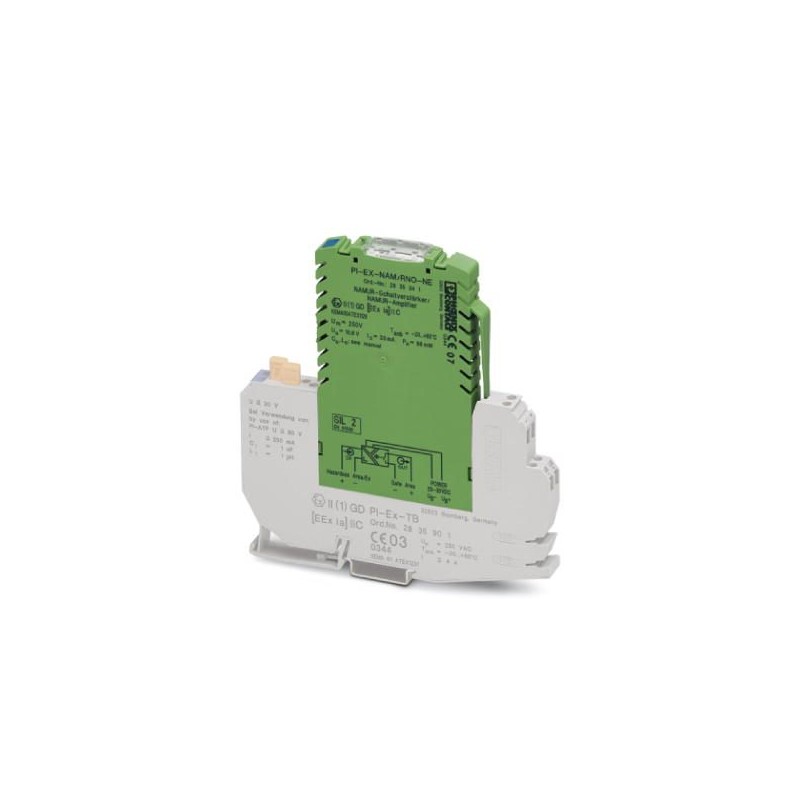

PI-EX-NAM/RNO-NE 2835341 PHOENIX CONTACT Séparateur de signaux
PI-EX-NAM/RNO-NE
2835341
PHOENIX_CONTACT
Séparateur de signaux
Entrée binaire Ex i : amplificateur de séparation NAMUR. Pour le service des détecteurs de proximité et des interrupteurs dans la zone Ex. Les signaux binaires sont transmis à la zone de sécurité. Sortie relais (contact ouvert), détection de défaut de câble. Séparation galvanique à 3 voies.
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2835341 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 458 (IF-2009) |
| GTIN | 4017918178468 |
| Poids par pièce (hors emballage) | 0,099 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | max. -20 °C ... 60 °C (cf. fiche technique) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Données d'entrée
| Tension de marche à vide | 8,2 V DC ±10 % |
|---|---|
| Points de commutation (avec amortissement) | < 1,2 mA (bloquant) |
| Points de commutation (sans amortissement) | > 2,1 mA (conducteur) |
| Entrée de signal | à sécurité intrinsèque |
| Sources d'entrée utilisables | Détecteurs de proximité NAMUR (EN 60947-5-6) |
Données de sortie
| Sortie de couplage | Sortie à relais |
|---|---|
| Configurable/programmable | inversable via commutateur coulissant |
| Type de contact | Contact NO |
| Matériau des contacts | AgSnO, plaqué or |
| Intensité permanente limite | 1 A (30 V DC) |
| 0,5 A (125 V AC) | |
| Courant de contact min. | 1 mA |
| Durée de vie mécanique | 107cycles |
| Durée de vie électrique | 2x 105cycles (en pleine charge) |
| Fréquence de commutation | max. 14 Hz (indépendamment de la charge) |
Alimentation
| Plage de tension d'alimentation | 20 V DC ... 30 V DC |
|---|---|
| Courant max. absorbé | max. 40 mA |
| Consommation de puissance | max. 0,8 W (24 V) |
Généralités
| Nombre de voies | 1 |
|---|---|
| Affichage d'état | LED verte (tension d'alimentation) |
| LED jaune (affichage d'état) | |
| LED rouge (défaut sur la ligne) | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Normes/Prescriptions | Recommandation NAMUR NE 21 |
| Matériau du boîtier | PBT et polyamide PA non renforcés |
| Coloris | vert |
| Surveillance de la ligne | NE 21 |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête, selon EN 50020, EN 60079-11) |
| Dénomination | Entrée/alimentation |
| Isolation galvanique | 375 V (Valeur de crête, selon EN 50020, EN 60079-11) |
| Dénomination | Sortie/alimentation |
| Isolation galvanique | 1,5 kV (50 Hz, 1 min., tension d'essai) |
| Conformité | Conformité CE |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nAC IIC T4 X | |
| UL, USA/Canada | UL en cours |
| Sécurité fonctionnelle (SIL) | SIL 2 |
| SIL | 2 |
Caractéristiques de sécurité
| Exigence en matière d'intégrité | CEI 61508 - Faible demande |
|---|---|
| Type d'appareil | Type A |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Proportion des défaillances en sécurité (SFF) | 73 % |
| λSU | 1,94 x 10-7(194 FIT) |
| λSD | 6 x 10-9(6 FIT) |
| λDU | 7,4 x 10-8(74 FIT) |
| λDD | 8 x 10-9(8 FIT) |
| Probabilité d'une défaillance matérielle dangereuse par requête (PFDAVG) | 3,25 x 10-4(1 an) |
| 1,625 x 10-3(5 ans) | |
| 3,25 x 10-3(10 ans) | |
| Taux de couverture du diagnostic (DC) | DCS= 3 %, DCD= 9 % |
Données relatives à la sécurité
| Tension de sortie max. Uo | 10,6 V |
|---|---|
| Courant de sortie max. Io | 33 mA |
| Puissance de sortie max. Po | 86 mW |
| Groupe | IIA |
| Inductance extérieure maximale Lo | 230 mH |
| Capacité extérieure maximale Co | 72 µF |
| Groupe | IIB |
| Inductance extérieure maximale Lo | 110 mH |
| Capacité extérieure maximale Co | 16,2 µF |
| Groupe | IIC |
| Inductance extérieure maximale Lo | 30 mH |
| Capacité extérieure maximale Co | 2,3 µF |
| Tension maximale de sécurité Um | 250 V AC |
Normes et spécifications
| Normes/Prescriptions | Recommandation NAMUR NE 21 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conformité CE |
| ATEX | II (1) GD [EEx ia] IIC |
| II 3 G Ex nAC IIC T4 X | |
| UL, USA/Canada | UL en cours |
| Groupe | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121
